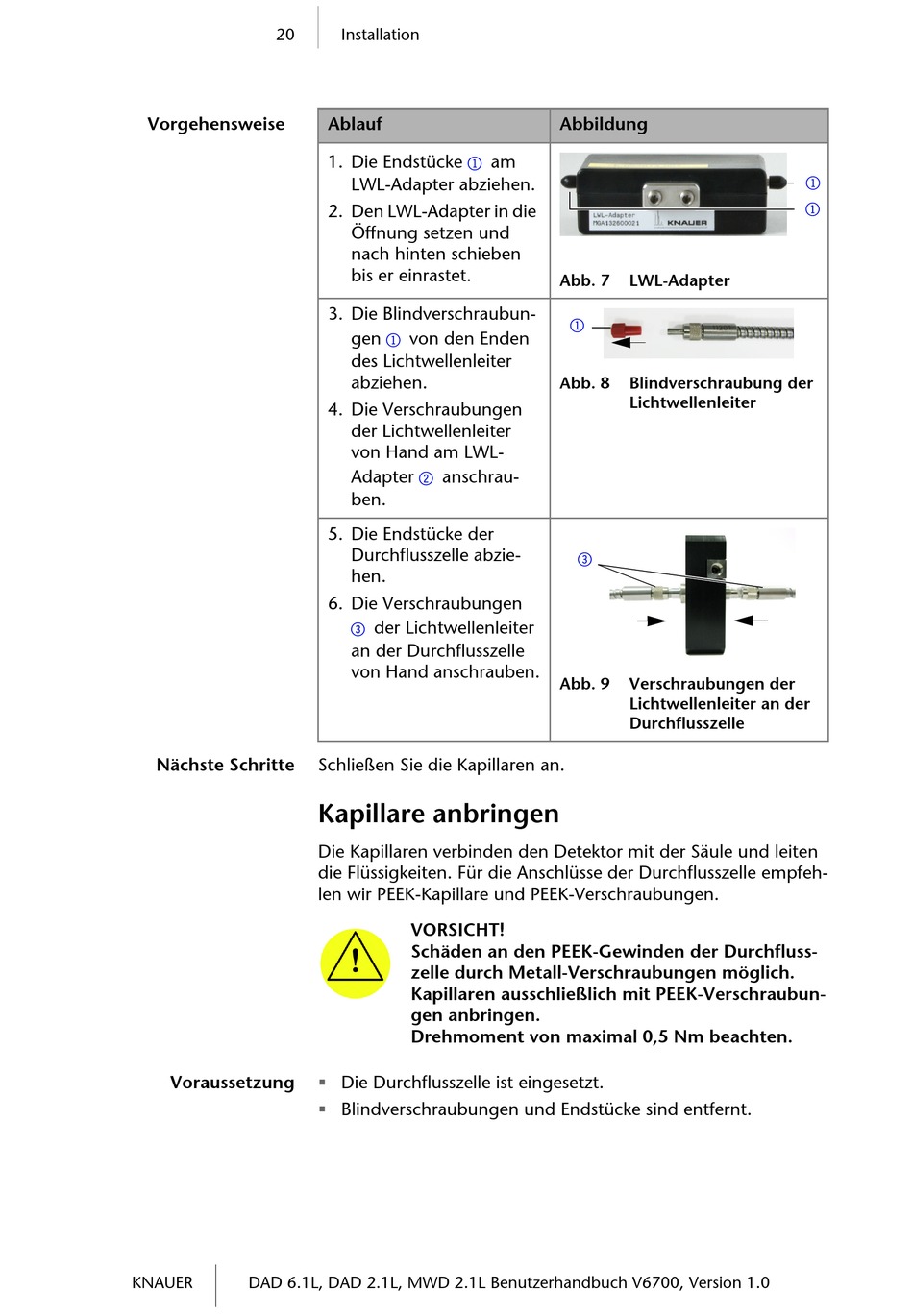

20
Vorgehensweise
Nächste Schritte
Voraussetzung
KNAUER DAD 6.1L, DAD 2.1L, MWD 2.1L Benutzerhandbuch V6700, Version 1.0
Installation
Ablauf
1. Die Endstücke am
1
LWL-Adapter abziehen.
2. Den LWL-Adapter in die
Öffnung setzen und
nach hinten schieben
bis er einrastet.
3. Die Blindverschraubun-
gen von den Enden
1
des Lichtwellenleiter
abziehen.
4. Die Verschraubungen
der Lichtwellenleiter
von Hand am LWL-
Adapter anschrau-
2
ben.
5. Die Endstücke der
Durchflusszelle abzie-
hen.
6. Die Verschraubungen
der Lichtwellenleiter
3
an der Durchflusszelle
von Hand anschrauben.
Schließen Sie die Kapillaren an.

Kapillare anbringen

Die Kapillaren verbinden den Detektor mit der Säule und leiten
die Flüssigkeiten. Für die Anschlüsse der Durchflusszelle empfeh-
len wir PEEK-Kapillare und PEEK-Verschraubungen.
VORSICHT!
Schäden an den PEEK-Gewinden der Durchfluss-
zelle durch Metall-Verschraubungen möglich. 
Kapillaren ausschließlich mit PEEK-Verschraubun-
gen anbringen.
Drehmoment von maximal 0,5 Nm beachten.

Die Durchflusszelle ist eingesetzt.

Blindverschraubungen und Endstücke sind entfernt.
Abbildung
Abb. 7 LWL-Adapter
1
Abb. 8 Blindverschraubung der
Lichtwellenleiter
3
Abb. 9 Verschraubungen der
Lichtwellenleiter an der
Durchflusszelle
1
1
