+49 30 8015010 Thank you. A qui que ce soit Si jamais vous préfériez un manuel en francais pour ce poduit contacter KNAUER par email ou par fax avec le no. de série: support@knauer.net +49 30 8015010 Merci beaucoup.

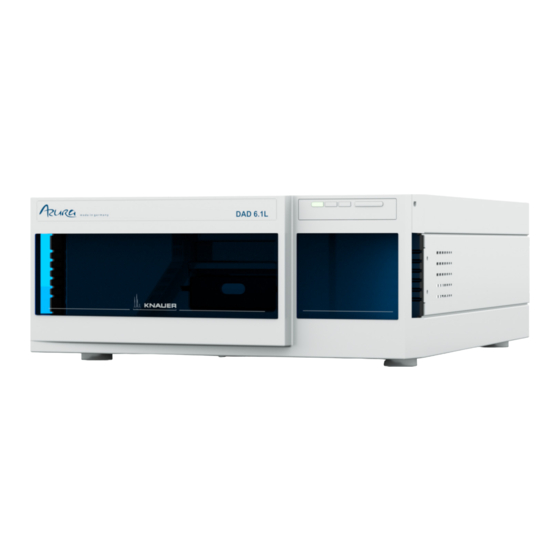

(on/off). RS-232, service interface Please note that the service interface is solely used for repair and maintenance tasks performed by service technicians. KNAUER DAD 6.1L, DAD 2.1L, MWD 2.1L User Manual V6700, Version 1.0...
The split light falls onto a geometric array of 1024 (DAD 6.1L) or 256 (DAD 2.1L, MWD 2.1L) separate photodiodes – the photodiode array. KNAUER DAD 6.1L, DAD 2.1L, MWD 2.1L User Manual V6700, Version 1.0...
Flow cell cartridges with standard and KNAUER LightGuide technology are available. KNAUER LightGuide KNAUER LightGuide flow cell cartridges combine a maximum flow cell cartridge light transmission (using total reflection) with a minimum cell volume to offer an ideal signal-to-noise ratio.
Methanol Phosphate buffer solutions (0.5 M) Toluol Water valid for the specified temperature range not recommended in combination with PEEK small parts and PEEK capillary KNAUER DAD 6.1L, DAD 2.1L, MWD 2.1L User Manual V6700, Version 1.0...
Seite 9
Hexafluoroisopropanol Hexanes (60 % n-Hexane) Hydro fluoro solvents ® Perfluorinated solvents, e.g. Fluorinert FC-75, FC-40 ® Perfluorinated polyether, e.g. Fomblin Solvents containing particles KNAUER DAD 6.1L, DAD 2.1L, MWD 2.1L User Manual V6700, Version 1.0...
Scope of Delivery Scope of Delivery Note Only use spare parts and accessories made by KNAUER or a company authorized by KNAUER. DAD 6.1L Detector Power cable User manual English/German Installation Qualification documents Accessory kit DAD 6.1L AZURA DAD 2.1L...
Only use a given PEEK fitting for one specific port and never re-use it for other ports. Always install new PEEK fittings on each separate port. Follow KNAUER or manufacturer's instructions on caring for the columns KNAUER DAD 6.1L, DAD 2.1L, MWD 2.1L User Manual V6700, Version 1.0...
Seite 12
Opening the device The device may be opened by the KNAUER Technical Support or any company authorized by KNAUER only. KNAUER DAD 6.1L, DAD 2.1L, MWD 2.1L User Manual V6700, Version 1.0...
All materials or fluids used for decontamination must be col- lected separately and disposed of properly. KNAUER DAD 6.1L, DAD 2.1L, MWD 2.1L User Manual V6700, Version 1.0...
Declaration of Conformity. Testing seals in Canada and the USA at nationally recognized testing centers (NRTL). The certified device or system has successfully passed the quality and secu- rity tests. KNAUER DAD 6.1L, DAD 2.1L, MWD 2.1L User Manual V6700, Version 1.0...
Transport Carefully prepare the device for transport or storage. If you want to return your device to KNAUER for repairs, enclose the Service Request Form which can be downloaded from our website. Device data For a secure transport, note the weight and dimensions of the device (see Technical Data).
Check packaging for damage caused during transportation. Tool Utility knife CAUTION! Damage to the device by lifting on protruding housing parts! Lift the device on the side of the housing only. KNAUER DAD 6.1L, DAD 2.1L, MWD 2.1L User Manual V6700, Version 1.0...
1. Place the flow cell into the opening and slide to the back until it clicks into place inside the device. Fig. 6 Inserting the Flow Cell Next steps Connect the capillaries. KNAUER DAD 6.1L, DAD 2.1L, MWD 2.1L User Manual V6700, Version 1.0...
6. Manually, screw the fit- tings of the fiber optics to the flow cell. Fig. 9 Fitting of the fiber optics on the flow cell Next steps Connect the capillaries. KNAUER DAD 6.1L, DAD 2.1L, MWD 2.1L User Manual V6700, Version 1.0...
Flow cell with capillary Next steps Bring the device into operation. Using PEEK Fittings PEEK fittings withstand a maximum pressure of 400 bar. Note the torque of 0.5 Nm. KNAUER DAD 6.1L, DAD 2.1L, MWD 2.1L User Manual V6700, Version 1.0...
3. Connect the nozzle and the funnel. 4. Push the other end of the hose onto the noz- of the leak tray. Fig. 14 Hose connected to device KNAUER DAD 6.1L, DAD 2.1L, MWD 2.1L User Manual V6700, Version 1.0...
The DAD 6.1L can also be controlled via the Control Unit. The Control Unit connector is located on the side of the device. Legend Integrator outlets LAN connector Service interface Pin header Fig. 16 Connectors on rear side KNAUER DAD 6.1L, DAD 2.1L, MWD 2.1L User Manual V6700, Version 1.0...
4. Select Internet Protocol version 4 (TCP/IPv4). 5. Click on the button Properties. 6. Check the settings in the tab General. The correct settings for the DHCP client are: KNAUER DAD 6.1L, DAD 2.1L, MWD 2.1L User Manual V6700, Version 1.0...
These information help to open the router configuration. Procedure 1. To open the router configuration, start your Internet browser and enter the IP address (not for all routers). 2. Enter user name and password. KNAUER DAD 6.1L, DAD 2.1L, MWD 2.1L User Manual V6700, Version 1.0...
Opening and closing contacts Activating 500 ms pulses The following remote signals can be received and sent: For receiving start, control, and error signals from external devices KNAUER DAD 6.1L, DAD 2.1L, MWD 2.1L User Manual V6700, Version 1.0...
0 V for at least 1000 ms Error OUT TTL output Levels: passive 5 V active 0 V Output is active until the Error con- dition has been eliminated. KNAUER DAD 6.1L, DAD 2.1L, MWD 2.1L User Manual V6700, Version 1.0...
Seite 26
GND Protection: 24 V-200 mA Valve OUT Output is active until the valve condi- tion has been eliminated. Reference point of the voltage at the signal inputs. KNAUER DAD 6.1L, DAD 2.1L, MWD 2.1L User Manual V6700, Version 1.0...
Spring strip 5. Check whether the cables are tightly attached. 6. Plug the spring strip onto the pin header. Next steps Finish the installation and perform the initial startup. KNAUER DAD 6.1L, DAD 2.1L, MWD 2.1L User Manual V6700, Version 1.0...
Use only the enclosed power cable to connect the device to the mains. Replace defective power cables only with accessories from KNAUER. Only use power cables admitted for use in your country. In case of queries, contact the Technical Support.
PEEK 0.25 mm orange stripes PEEK 0.5 mm Note PEEK capillaries are not suitable for use with pure Acetonitrile. Acetonitrile can cause capillaries to crack or rupture. KNAUER DAD 6.1L, DAD 2.1L, MWD 2.1L User Manual V6700, Version 1.0...
If the device is part of an HPLC system, you should also note the following: The network connection to the router is established. The chromatography software has been installed by KNAUER or a company authorized by KNAUER. A flow cell has been installed. ...
LAN router. Data transfer between the device and the app is actualized through wireless LAN. You find a detailed description on the Mobile Control in its accompanying user manual. KNAUER DAD 6.1L, DAD 2.1L, MWD 2.1L User Manual V6700, Version 1.0...
Offset 1 = 0.00 mV, Scale 1 = 1 AU/V Flow cell Test cell Event check All events deactivated (o) Date/Time Current date/time Wake-up Current date/time Leak sensor ON, Sensitivity = low KNAUER DAD 6.1L, DAD 2.1L, MWD 2.1L User Manual V6700, Version 1.0...
Measured absorption at a wavelength Transmittance, defined as the quotient of the light intensity (I) after passing through the sample and the ) before passing through the initial light intensity (I sample. KNAUER DAD 6.1L, DAD 2.1L, MWD 2.1L User Manual V6700, Version 1.0...
(750 mm). Overall, sensitivity is inversely proportional to the length of the fiber optic cables. Temperature changes around the cables may cause drift. KNAUER DAD 6.1L, DAD 2.1L, MWD 2.1L User Manual V6700, Version 1.0...
(see the following section). Bandwidth The bandwidth defines the total number of wavelengths actually registered by the photodiode when a specific wavelength is set. KNAUER DAD 6.1L, DAD 2.1L, MWD 2.1L User Manual V6700, Version 1.0...
Time constant In general, the best time constant is the reciprocal of the data rate. If increased sensitivity is desired, or if the baseline noise is KNAUER DAD 6.1L, DAD 2.1L, MWD 2.1L User Manual V6700, Version 1.0...
Seite 39
If the data rate is too slow, the start and end points of the peaks are not accurately determined. If the data rate is too fast, data KNAUER DAD 6.1L, DAD 2.1L, MWD 2.1L User Manual V6700, Version 1.0...
Drift is usually related to long-term changes in the environ- ment, such as detector warm-up or fluctuations in tempera- ture and mobile phase composition. KNAUER DAD 6.1L, DAD 2.1L, MWD 2.1L User Manual V6700, Version 1.0...
Execution The test can carried out either by KNAUER's Technical Support or by a technical service authorized by KNAUER. The OQ documentation required for executing the OQ is with costs (once) and can be ordered separately from KNAUER.
Seite 42
5. In case you own a Control Unit, check the settings in the menu Setup > Network. Is LAN-DHCP set for controlling? Did the device receive an IP address? KNAUER DAD 6.1L, DAD 2.1L, MWD 2.1L User Manual V6700, Version 1.0...
Further Measures Install the maintenance software (service tool). Save device information and send to KNAUER. Inform the KNAUER Technical Support. System Messages If other system messages are displayed besides those listed below, please turn the device off and then on. Inform the Tech- nical Support of the manufacturer in case the system message repeats itself.
Seite 44
Replace the deu- terium lamp. If the flow cell is dirty. Clean the flow cell. Finally, if the optical system is faulty. Inform the KNAUER Technical Sup- port. “D2 lamp failed” Manual validation cannot be executed when no deuterium lamp is present.
Seite 45
Error List and Solutions ”D2 lamp does not Switch off lamp on touchscreen and start” restart. Inform the KNAUER Technical Support in case the system message repeats itself. Replace the lamp unit. Upon device start up or manual vali- dation attempt, lamp does not ignite.
Seite 46
Replace the lamp. “Recommended The recommended 1000 hours for the HAL lamp life halogen lamp has been exceeded. exceeded” Replace the lamp. “Shutter position Shutter filter motor malfunction. failed” KNAUER DAD 6.1L, DAD 2.1L, MWD 2.1L User Manual V6700, Version 1.0...
Seite 47
/ or bandwidth. ”WL validation The wavelength precision validation failed” has failed. Restart the validation. Hol- mium oxide and/or H lines out of specification. KNAUER DAD 6.1L, DAD 2.1L, MWD 2.1L User Manual V6700, Version 1.0...
Opening the device The device may only be opened by the KNAUER Technical Sup- port or any company authorized by KNAUER. WARNING! Irritation of retina through UV light! Concen- trated UV light can leak out from the flow cell or the fiber optic connectors....
Maintenance Contract The following maintenance work on the device may only be per- formed by KNAUER or a company authorized by KNAUER and is covered by a separate maintenance contract: • Opening the device or removing housing parts. Maintenance Intervals...
To prevent algae formation, do not use pure water. Seal all inlets and outlets with cap fittings. Note the ambient conditions for storage (See “Ambient condi- tions” on page 58, 59, 60). KNAUER DAD 6.1L, DAD 2.1L, MWD 2.1L User Manual V6700, Version 1.0...
(solarization), making them no longer suitable for use. The man- ufacturer recommends replacing the flow cell after about 6000 operating hours. Prerequisite The capillaries are disconnected. The device is switched off. KNAUER DAD 6.1L, DAD 2.1L, MWD 2.1L User Manual V6700, Version 1.0...
Screwdriver Allen wrench, 2.5 mm Note If the device is still in operation, the integrated security switch turns off the lamp automatically on opening the lamp cover. An KNAUER DAD 6.1L, DAD 2.1L, MWD 2.1L User Manual V6700, Version 1.0...
Lock ring of the lamp plug 4. Using the screw- driver, loosen the two screws 5. Remove the lamp. Fig. 35 Screws on the lamp socket Next steps Insert a new lamp. KNAUER DAD 6.1L, DAD 2.1L, MWD 2.1L User Manual V6700, Version 1.0...
3. Using the screw- driver, tighten the two screws on the lamp socket. 4. Connect the plug and tighten the lock ring. Fig. 38 Installing the deuterium lamp KNAUER DAD 6.1L, DAD 2.1L, MWD 2.1L User Manual V6700, Version 1.0...
3. Acknowledge the error message via Mobile Control, Con- trol Unit, the software of the standby switch (without soft- ware control). Next steps Bring the device into operation. KNAUER DAD 6.1L, DAD 2.1L, MWD 2.1L User Manual V6700, Version 1.0...
Valve + 24 V, Valve (OUT) Analog outputs 4 × 0-5 V scalable, 16 bit, offset adjustable Control Digital: LAN-DHCP, connector Manual: Control Unit, Mobile Control (optional) Programming Wake-up KNAUER DAD 6.1L, DAD 2.1L, MWD 2.1L User Manual V6700, Version 1.0...
(Width × Height × Depth) Weight 13.8 kg Leak sensor Degree of protection IP 20 Height above sea maximum 2000 meters level MWD 2.1L Detection Detector type Variable multi-wavelength UV/VIS detector KNAUER DAD 6.1L, DAD 2.1L, MWD 2.1L User Manual V6700, Version 1.0...
Seite 59
Display Mobile Control Temperature range 4–40 °C, 39.2–104 °F Ambient conditions Humidity below 90 %, non-condensing General Power supply Input 100–240 V Output 50–60 Hz KNAUER DAD 6.1L, DAD 2.1L, MWD 2.1L User Manual V6700, Version 1.0...
Degree of protection IP 20 Height above sea maximum 2000 meters level Conditions for Specifications The technical data has been determined in accordance with the ASTM standard E1657-94. KNAUER DAD 6.1L, DAD 2.1L, MWD 2.1L User Manual V6700, Version 1.0...
(January, 2001), old devices manufactured by KNAUER are marked as waste electrical and electronic equipment: 160214 WEEE registration KNAUER as a company is registered by the WEEE number DE 34642789 in the German "Elektroaltgeräteregister" (EAR). The number belongs to category 8.
Packaging and transport damage In the event of device malfunctions, directly contact the manu- facturer. Wissenschaftliche Gerätebau Dr. Ing. Herbert Knauer GmbH Hegauer Weg 38 14163 Berlin, Germany Phone:+49 30 809727-111 Telefax:+49 30 8015010 e-mail:info@knauer.net...
Degasser Degasser module for fluids Detector Device measuring the composition or the quantity of a substance Flow cell Measuring cell Quality assurance system for laboratories (Good Laboratory Practice) KNAUER DAD 6.1L, DAD 2.1L, MWD 2.1L User Manual V6700, Version 1.0...
Seite 64
Mode of sample separation where the compo- sition of a solvent remains constant KNAUER KNAUER LightGuide flow cell cartridges com- LightGuide bine a maximum light transmission (using total reflection) with a minimum cell volume to offer an ideal signal-to-noise ratio.
Seite 65
It is the liquid or the liquid film on the surface of the packing material. Tempera- The settings under Temperature compensation ture com- equalize the changing measuring values with pensation the ambient temperature. KNAUER DAD 6.1L, DAD 2.1L, MWD 2.1L User Manual V6700, Version 1.0...
For repeat orders of spare parts use the enclosed packing list. Contact the Technical Support in case there are any questions on spare parts or accessories. Further Information Find further information regarding spare parts and accessories at www.knauer.net. Modules Name Order number DAD 6.1L Diode Array Detector DAD 6.1L without...
Fiber Optics Adapter Necessary for connecting the fiber optics AMKX8 Fiber Optics Name Order number 2 x fiber optic cables 750 mm A0740 2 x fiber optic cables, customized A0743 KNAUER DAD 6.1L, DAD 2.1L, MWD 2.1L User Manual V6700, Version 1.0...
Seite 70
Mobile Control Correction factor GLP data Customer support Gradient Cut off wavelength Ground GROUND, see pin header D2 lamp replace Halogen lamp Data rate replace Dead volume HPLC Decontamination KNAUER DAD 6.1L, DAD 2.1L, MWD 2.1L User Manual V6700, Version 1.0...
Installation site Optimizing the detector Integration time Optional accessories Integrator, see analog port Order numbers Intended Use Isocratic Packing list Packing material KNAUER LightGuide flow cell cartridge Path Length Path length Lamp Peak replace Peak broadening Lamp mirror PEEK Lamps...
Seite 72
Space requirements cut-off Spare parts select Standby Standby button Start IN, see pin header Stationary phase Storage Subtraction of the baseline Switch-On Symbols and Signs System integration System Messages KNAUER DAD 6.1L, DAD 2.1L, MWD 2.1L User Manual V6700, Version 1.0...
Declaration of Conformity Manufacturer Wissenschaftliche Gerätebau Dr. Ing. Herbert Knauer GmbH Hegauer Weg 38 14163 Berlin, Germany Product: Detector DAD 6.1L, DAD 2.1L, MWD 2.1L Order number EDC11 EDC01 EDB01 Designation 1 DAD 6.1L DAD 2.1L MWD 2.1L Designation 2 Diode array detector DAD 6.1L...
Seite 74
Werkseitig installierte Kapillaren ....... . . KNAUER DAD 6.1L, DAD 2.1L, MWD 2.1L Benutzerhandbuch V6700, Version 1.0...
Seite 75
Durchflusszelle spülen ......... KNAUER...
Seite 76
+49 30 8015010 Vielen Dank. A qui que ce soit Si jamais vous préfériez un manuel en francais pour ce poduit cont- acter KNAUER par email ou par fax avec le no. de série: support@knauer.net +49 30 8015010 Merci beaucoup.
LAN-Verbindung und den Netzstecker auch die Seri- ennummer sowie den Netzschalter zum Ein- und Ausschalten des Gerätes. RS-232, Service-Schnitt- Die Service-Schnittstelle ist ausschließlich für Wartungs- und stelle Reparaturarbeiten durch einen Service-Techniker zu verwenden. KNAUER DAD 6.1L, DAD 2.1L, MWD 2.1L Benutzerhandbuch V6700, Version 1.0...
Probe gesendet und danach durch ein Gitter aufge- spalten. Das aufgespaltene Licht fällt auf eine geometrische Anordnung von 1024 (DAD 6.1L) oder 256 (DAD 2.1L, MWD 2.1L) einzelnen Photodioden, dem Photodiodenarray. KNAUER DAD 6.1L, DAD 2.1L, MWD 2.1L Benutzerhandbuch V6700, Version 1.0...
Lichtintensität über den gesamten Wellenlängen- bereich. Durchflusszelle Eine Vielzahl unterschiedlicher Durchflusszellen für verschiedene Anwendungen stehen zur Verfügung. Messzellkartuschen mit Standard und KNAUER LightGuide Technologie sind erhältlich. KNAUER LightGuide KNAUER LightGuide Messzellkartuschen kombinieren eine maxi- Messzellkartuschen mierte Lichtausbeutel (durch Totalreflexion) mit einem minima- len Zellvolumina um ein optimales S/N-Verhältnis zu...
Essigsäure (z. B. 0,1–1 %) bei 25 °C verdünnte Natronlauge (1 M) Wasser gültig im angegebenen Temperaturbereich nicht in Kombination mit PEEK-Kleinteilen oder PEEK-Kapillaren zu empfehlen KNAUER DAD 6.1L, DAD 2.1L, MWD 2.1L Benutzerhandbuch V6700, Version 1.0...
Seite 81
konzentrierte Laugen Partikelhaltige Eluenten ® Perfluorierte Eluenten, z. B. Fluorinert FC-75, FC-40 ® Perfluorierte Polyether, z. B. Fomblin Salzsäure verdünnte Natronlauge (1 M) KNAUER DAD 6.1L, DAD 2.1L, MWD 2.1L Benutzerhandbuch V6700, Version 1.0...
Chemikalien Teilnahme an der Installation eines Geräts oder einer Schu- lung durch die Firma KNAUER oder einer von KNAUER autori- sierten Firma Gehören Sie nicht zu dieser oder einer vergleichbaren Berufs- gruppe, dürfen Sie die in diesem Benutzerhandbuch beschriebe- nen Arbeiten auf keinen Fall ausführen.
Seite 84
Wo darf das Gerät nicht Das Gerät darf ohne besonderen und zusätzlichen Explosions- eingesetzt werden? schutz nicht in explosionsgefährdeten Bereichen betrieben wer- den. Weitere Informationen erhalten Sie von der technischen Kundenbetreuung von KNAUER. KNAUER DAD 6.1L, DAD 2.1L, MWD 2.1L Benutzerhandbuch V6700, Version 1.0...
Lösen des Netzanschlusses vollständig außer Betrieb nehmen. Gerät öffnen Gerät ausschließlich von der technischen Kundenbetreuung von KNAUER oder einer von KNAUER autorisierten Firma öffnen las- sen. Definition möglicher Personen- oder Sachschäden Möglichen Gefahren, die von einem Gerät ausgehen können, werden in dem vorliegenden Benutzerhandbuch in Personen- oder Sachschäden unterschieden.
Das Prüfsiegel einer in Kanada und den USA national anerkannten Prüfstelle (NRTL). Das zertifizierte Gerät oder Sys- tem hat die Prüfungen auf Qualität und Sicherheit erfolgreich bestanden. KNAUER DAD 6.1L, DAD 2.1L, MWD 2.1L Benutzerhandbuch V6700, Version 1.0...
E-Mail support@knauer.net Transport Bereiten Sie das Gerät sorgfältig auf den Transport oder die Lagerung vor. Wenn Sie das Gerät zur Reparatur an KNAUER verschicken wollen, legen Sie den Servicebegleitschein bei, der zum Download auf der Website bereitsteht. Gerätedaten Berücksichtigen Sie für einen sicheren Transport das Gewicht und die Maße des Geräts (siehe Technische Daten).
Gerät von Hochfrequenzquellen fern halten. Hochfrequenz- quellen können die Messwerte beeinflussen. Erdbebengebiet In Erdbebengebieten das Gerät an den Fixierungspunkten befestigt. Die Fixierungspunkte befinden sich rechts oder links am Gerät. Abb. 5 Fixierungspunkte am Gerät KNAUER DAD 6.1L, DAD 2.1L, MWD 2.1L Benutzerhandbuch V6700, Version 1.0...
Lagern Sie Karton und Verpackung und bewahren Sie die beilie- gende Packliste für spätere Nachbestellungen auf. Hinweis Die Testzelle wird für Funktionstests benötigt und muss sorgfäl- tig aufbewahrt werden. KNAUER DAD 6.1L, DAD 2.1L, MWD 2.1L Benutzerhandbuch V6700, Version 1.0...
Blindverschraubungen für die Lichtwellenleiter. WARNUNG! Reizung der menschlichen Netzhaut durch UV- Licht. Gebündeltes UV-Licht kann an der Durch- flusszelle oder am Lichtwellenleiter austreten. Das Gerät oder die Lampen ausschalten! KNAUER DAD 6.1L, DAD 2.1L, MWD 2.1L Benutzerhandbuch V6700, Version 1.0...
Metall-Verschraubungen möglich. Kapillaren ausschließlich mit PEEK-Verschraubun- gen anbringen. Drehmoment von maximal 0,5 Nm beachten. Voraussetzung Die Durchflusszelle ist eingesetzt. Blindverschraubungen und Endstücke sind entfernt. KNAUER DAD 6.1L, DAD 2.1L, MWD 2.1L Benutzerhandbuch V6700, Version 1.0...
Flüssigkeiten automatisch in einen Abfallbehälter fließen. Wenn sich zu viel Flüssigkeit ansammelt, blinkt die rote LED am Gerät. Das Gerät und die Datenaufnahme über die Chromatograpfiesoftware werden gestoppt. KNAUER DAD 6.1L, DAD 2.1L, MWD 2.1L Benutzerhandbuch V6700, Version 1.0...
6. Den Abfallschlauch am Abfallstutzen befestigen und mit dem Abfallbe- hälter verbinden. Abb. 15 Leckwanne mit Abfall- stutzen 7. Den Abfallbehälter unterhalb der Geräte aufstellen. Nächste Schritte Befestigen Sie die Frontabdeckung. KNAUER DAD 6.1L, DAD 2.1L, MWD 2.1L Benutzerhandbuch V6700, Version 1.0...
Ablauf 1. Am Computer in der Systemsteuerung die LAN-Eigenschaften prüfen. 2. Den Router mit den Geräten und dem PC verkabeln. 3. Am Computer den Router für das Netzwerk einrichten. KNAUER DAD 6.1L, DAD 2.1L, MWD 2.1L Benutzerhandbuch V6700, Version 1.0...
Störungen zu vermeiden wird empfohlen, das HPLC-System außerhalb des Firmennetzwerks zu betreiben. Für jedes Gerät und für den Router wird ein Patch-Kabel mitge- liefert. Um den Router an das Netzwerk anzuschließen, wird ein KNAUER DAD 6.1L, DAD 2.1L, MWD 2.1L Benutzerhandbuch V6700, Version 1.0...
übernimmt die Chromatografiesoftware die Steuerung des HPLC-Systems. LAN in das Firmennetzwerk integrieren Der Router kann durch den Netzwerkadministrator an das Fir- mennetzwerk angeschlossen werden. Dazu wird der WAN-/ Internetanschluss des Routers verwendet. KNAUER DAD 6.1L, DAD 2.1L, MWD 2.1L Benutzerhandbuch V6700, Version 1.0...
Senden von Steuersignalen (Events) an externe Geräte Öffnen und Schließen von Kontakten Aktivierung von 500 ms-Impulsen Folgende Remote Signale können empfangen und gesendet werden: Empfang von Start- und Error-Signalen externer Geräte KNAUER DAD 6.1L, DAD 2.1L, MWD 2.1L Benutzerhandbuch V6700, Version 1.0...
Impuls: 0 V für min. 1000 ms Error OUT TTL-Ausgang Pegel: passiv 5 V aktiv 0 V Der Ausgang ist aktiv, bis die Error- Bedingung entfällt. KNAUER DAD 6.1L, DAD 2.1L, MWD 2.1L Benutzerhandbuch V6700, Version 1.0...
Um Geräte fernzusteuern, müssen Sie die Kabel an die Stiftleiste anschließen. Die Stifte der Stiftleiste stecken Sie abschließend auf die Federkontakte der Federleiste, über die eine Verbindung zur Platine hergestellt wird. KNAUER DAD 6.1L, DAD 2.1L, MWD 2.1L Benutzerhandbuch V6700, Version 1.0...
Betrieb. Integrator-Anschluss Der Integrator-Anschluss gibt Messsignale des Detektors aus. nicht bipolar 4 Kanal 0 bis 5 V DAC 16 bit skalierbar Offset einstellbar KNAUER DAD 6.1L, DAD 2.1L, MWD 2.1L Benutzerhandbuch V6700, Version 1.0...
100 – 240 Volt vorgesehen. Netzkabel Für den Anschluss ausschließlich das mitgelieferte Netzkabel ver- wenden. Defekte Netzkabel nur durch Zubehör von KNAUER ersetzen. Verwenden Sie ausschließlich für Ihr Land zugelassene Netzkabel. Bei Rückfragen wenden Sie sich bitte an die Technische Kunden- betreuung.
0,5 mm Streifen Hinweis PEEK-Kapillaren sind nicht für den Gebrauch von reinem Aceto- nitril geeignet. Der Einsatz von reinem Acetonitril kann zu Riss- bildung und Brüchen der Kapillaren führen. KNAUER DAD 6.1L, DAD 2.1L, MWD 2.1L Benutzerhandbuch V6700, Version 1.0...
