20

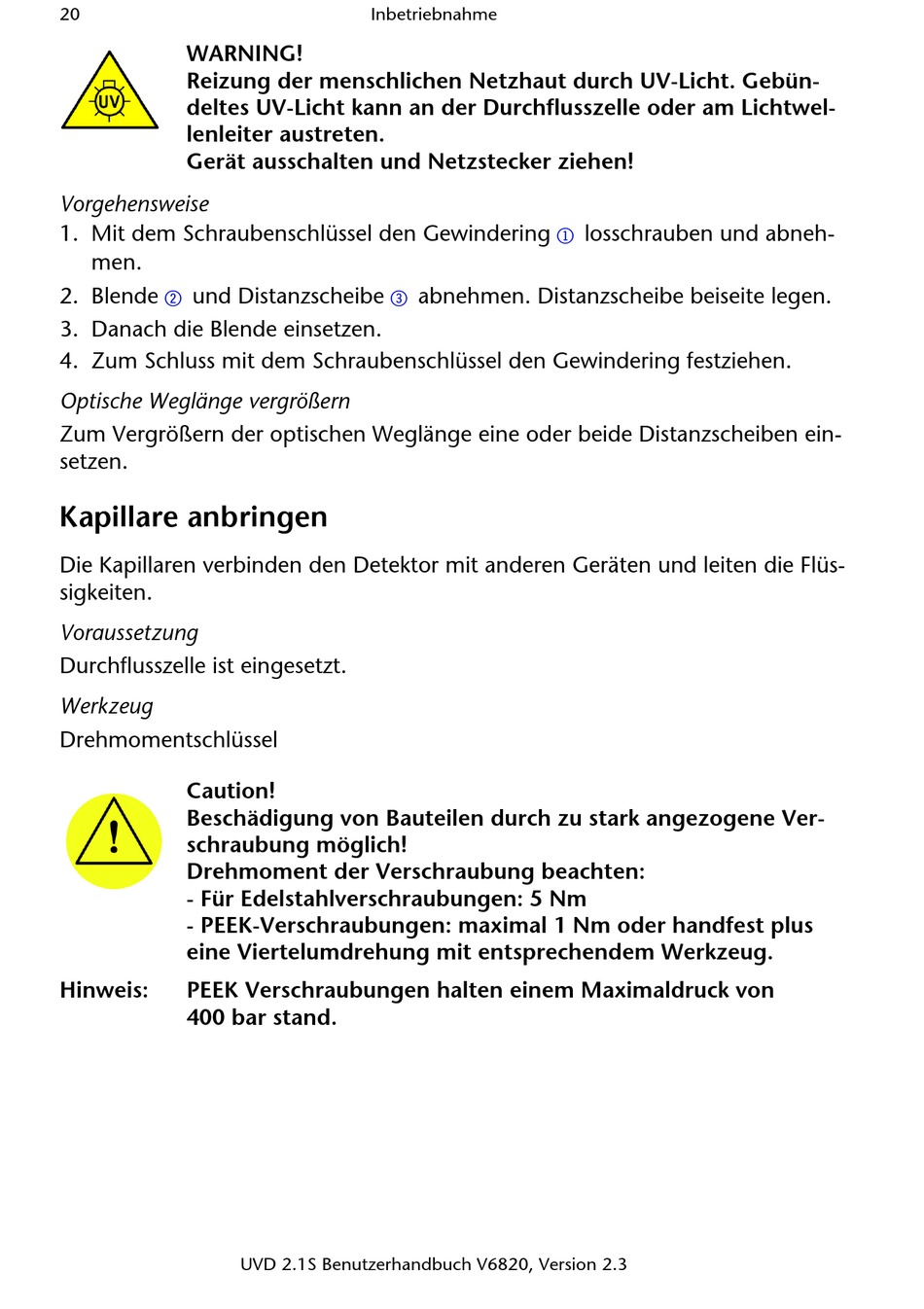

WARNING!
Reizung der menschlichen Netzhaut durch UV-Licht. Gebün-
deltes UV-Licht kann an der Durchflusszelle oder am Lichtwel-
lenleiter austreten.
Gerät ausschalten und Netzstecker ziehen!
Vorgehensweise
1. Mit dem Schraubenschlüssel den Gewindering
men.
2. Blende
und Distanzscheibe
2
3. Danach die Blende einsetzen.
4. Zum Schluss mit dem Schraubenschlüssel den Gewindering festziehen.
Optische Weglänge vergrößern
Zum Vergrößern der optischen Weglänge eine oder beide Distanzscheiben ein-
setzen.
Kapillare anbringen
Die Kapillaren verbinden den Detektor mit anderen Geräten und leiten die Flüs-
sigkeiten.
Voraussetzung
Durchflusszelle ist eingesetzt.
Werkzeug
Drehmomentschlüssel
Caution!
Beschädigung von Bauteilen durch zu stark angezogene Ver-
schraubung möglich!
Drehmoment der Verschraubung beachten:
- Für Edelstahlverschraubungen: 5 Nm
- PEEK-Verschraubungen: maximal 1 Nm oder handfest plus
eine Viertelumdrehung mit entsprechendem Werkzeug.
Hinweis:
PEEK Verschraubungen halten einem Maximaldruck von
400 bar stand.
Inbetriebnahme
3
UVD 2.1S Benutzerhandbuch V6820, Version 2.3
losschrauben und abneh-
1
abnehmen. Distanzscheibe beiseite legen.
