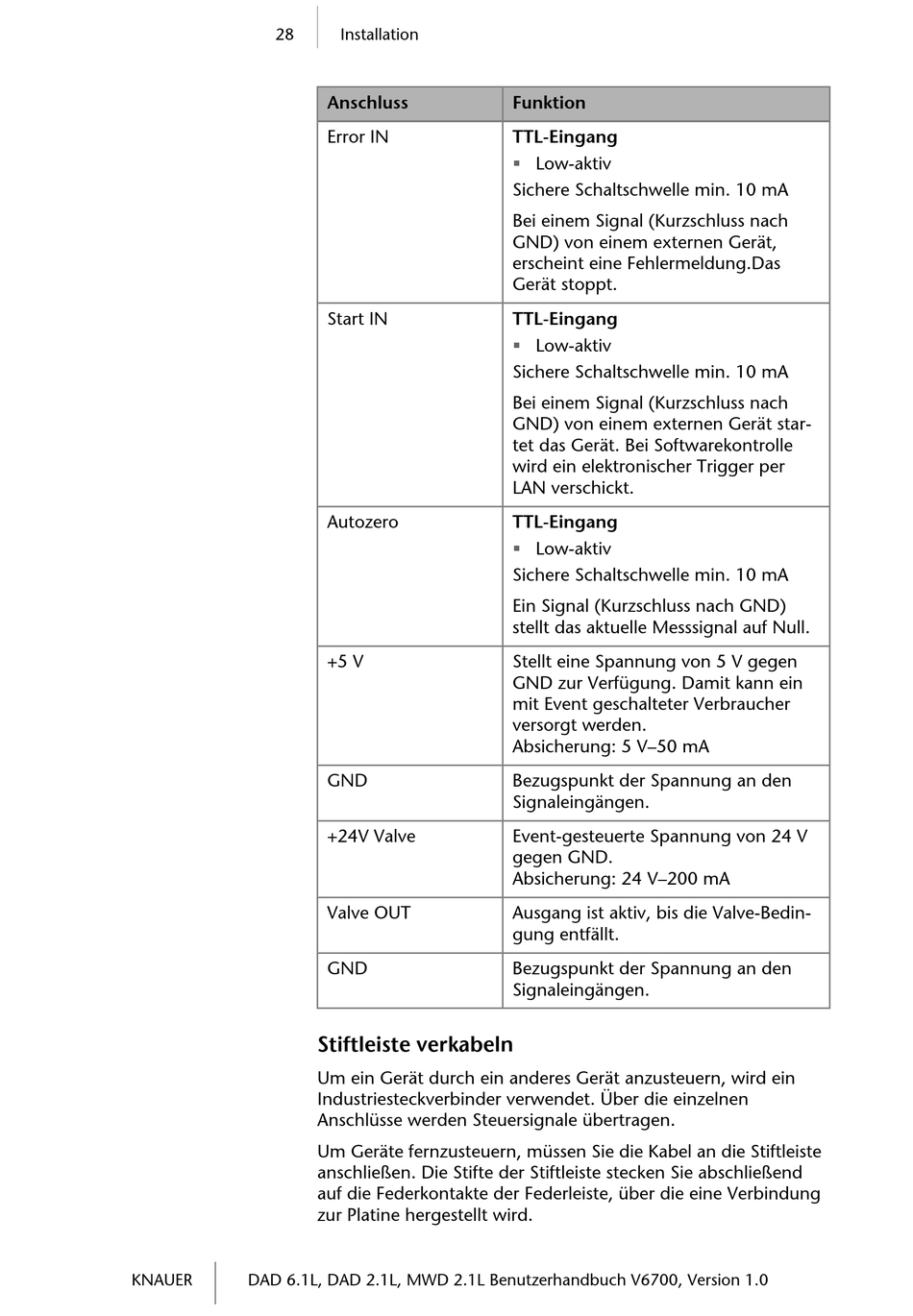

28
KNAUER DAD 6.1L, DAD 2.1L, MWD 2.1L Benutzerhandbuch V6700, Version 1.0
Installation
Anschluss
Error IN
Start IN
Autozero
+5 V
GND
+24V Valve
Valve OUT
GND

Stiftleiste verkabeln

Um ein Gerät durch ein anderes Gerät anzusteuern, wird ein
Industriesteckverbinder verwendet. Über die einzelnen
Anschlüsse werden Steuersignale übertragen.
Um Geräte fernzusteuern, müssen Sie die Kabel an die Stiftleiste
anschließen. Die Stifte der Stiftleiste stecken Sie abschließend
auf die Federkontakte der Federleiste, über die eine Verbindung
zur Platine hergestellt wird.
Funktion
TTL-Eingang

Low-aktiv
Sichere Schaltschwelle min. 10 mA
Bei einem Signal (Kurzschluss nach
GND) von einem externen Gerät,
erscheint eine Fehlermeldung.Das
Gerät stoppt.
TTL-Eingang

Low-aktiv
Sichere Schaltschwelle min. 10 mA
Bei einem Signal (Kurzschluss nach
GND) von einem externen Gerät star-
tet das Gerät. Bei Softwarekontrolle
wird ein elektronischer Trigger per
LAN verschickt.
TTL-Eingang

Low-aktiv
Sichere Schaltschwelle min. 10 mA
Ein Signal (Kurzschluss nach GND)
stellt das aktuelle Messsignal auf Null.
Stellt eine Spannung von 5 V gegen
GND zur Verfügung. Damit kann ein
mit Event geschalteter Verbraucher
versorgt werden. 
Absicherung: 5 V–50 mA
Bezugspunkt der Spannung an den
Signaleingängen.
Event-gesteuerte Spannung von 24 V
gegen GND. 
Absicherung: 24 V–200 mA
Ausgang ist aktiv, bis die Valve-Bedin-
gung entfällt.
Bezugspunkt der Spannung an den
Signaleingängen.
