21
Vorgehensweise
Vorgehensweise
Nächste Schritte
KNAUER

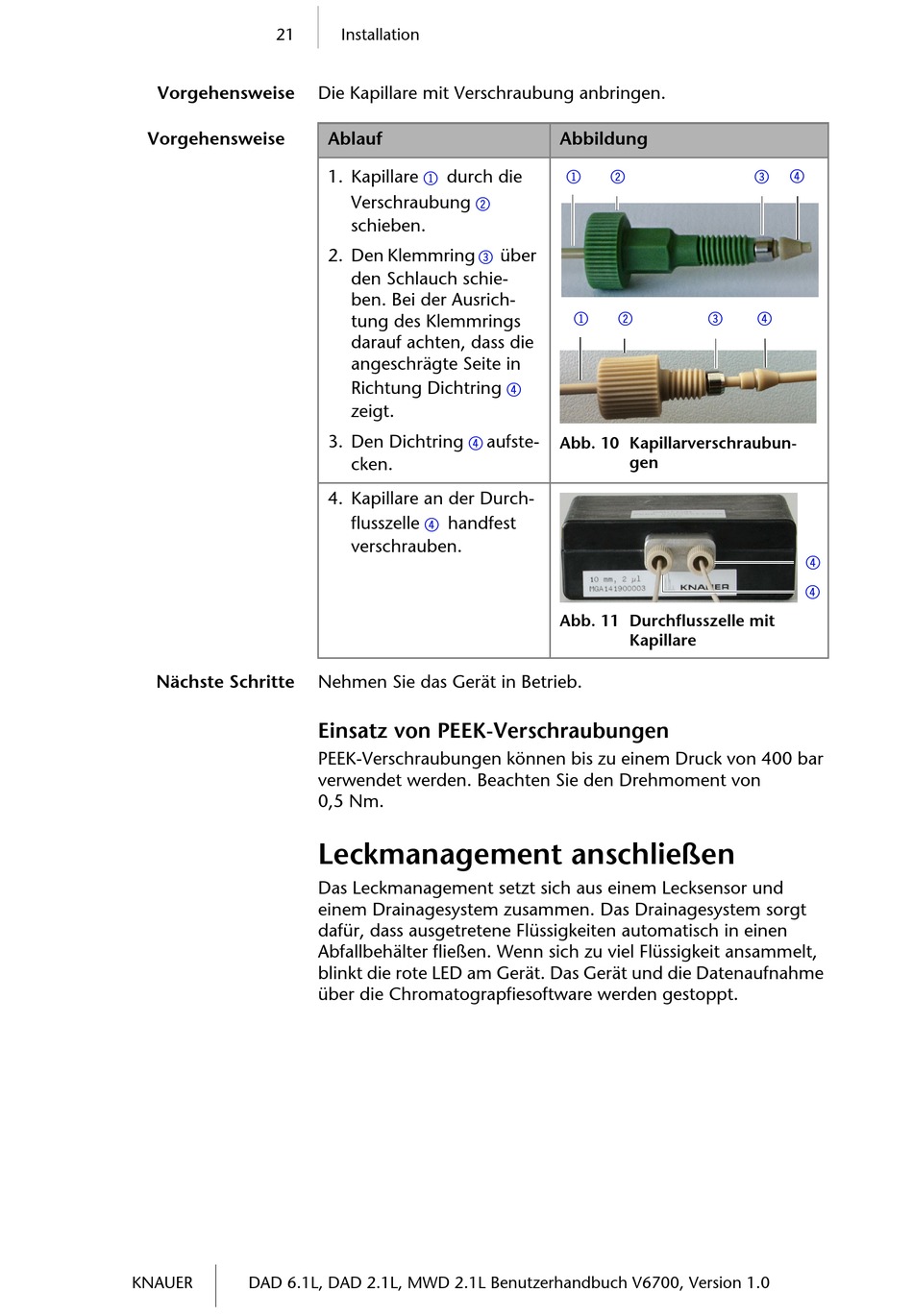

DAD 6.1L, DAD 2.1L, MWD 2.1L Benutzerhandbuch V6700, Version 1.0
Installation
Die Kapillare mit Verschraubung anbringen.
Ablauf
1. Kapillare
durch die
1
Verschraubung
2
schieben.
2. Den Klemmring
3
den Schlauch schie-
ben. Bei der Ausrich-
tung des Klemmrings
darauf achten, dass die
angeschrägte Seite in
Richtung Dichtring
zeigt.
3. Den Dichtring
aufste-
4
cken.
4. Kapillare an der Durch-
flusszelle
handfest
4
verschrauben.
Nehmen Sie das Gerät in Betrieb.
Einsatz von PEEK-Verschraubungen
PEEK-Verschraubungen können bis zu einem Druck von 400 bar
verwendet werden. Beachten Sie den Drehmoment von
0,5 Nm.
Leckmanagement anschließen
Das Leckmanagement setzt sich aus einem Lecksensor und
einem Drainagesystem zusammen. Das Drainagesystem sorgt
dafür, dass ausgetretene Flüssigkeiten automatisch in einen
Abfallbehälter fließen. Wenn sich zu viel Flüssigkeit ansammelt,
blinkt die rote LED am Gerät. Das Gerät und die Datenaufnahme
über die Chromatograpfiesoftware werden gestoppt.
Abbildung
1
2
über
1
2
4
Abb. 10 Kapillarverschraubun-
gen
Abb. 11 Durchflusszelle mit
Kapillare
3
4
4
3
4
4
