Legende
Deuteriumlampe
1
Halogenlampe
2
Durchflusszelle
3
Diodenarray-Sensor
4
Diffraktionsgitter
5
Spiegel
6
Lampen
DAD 6.1L
DAD 2.1L, MWD 2.1L
Lampenspiegel
DAD 6.1L
Durchflusszelle
KNAUER LightGuide
Messzellkartuschen
KNAUER DAD 6.1L, DAD 2.1L, MWD 2.1L Benutzerhandbuch V6700, Version 1.0
8 Bestimmungsgemäße Verwendung
Das optisches System des AZURA DAD 6.1L Detektors ist in
Abbildung 4 dargestellt. Eine aktive Temperaturkontrolle mit
0,5°C Empfindlichkeit sichert gute Basislinienstabilität für eine
minimale Basisliniendrift.
1
2
3
4

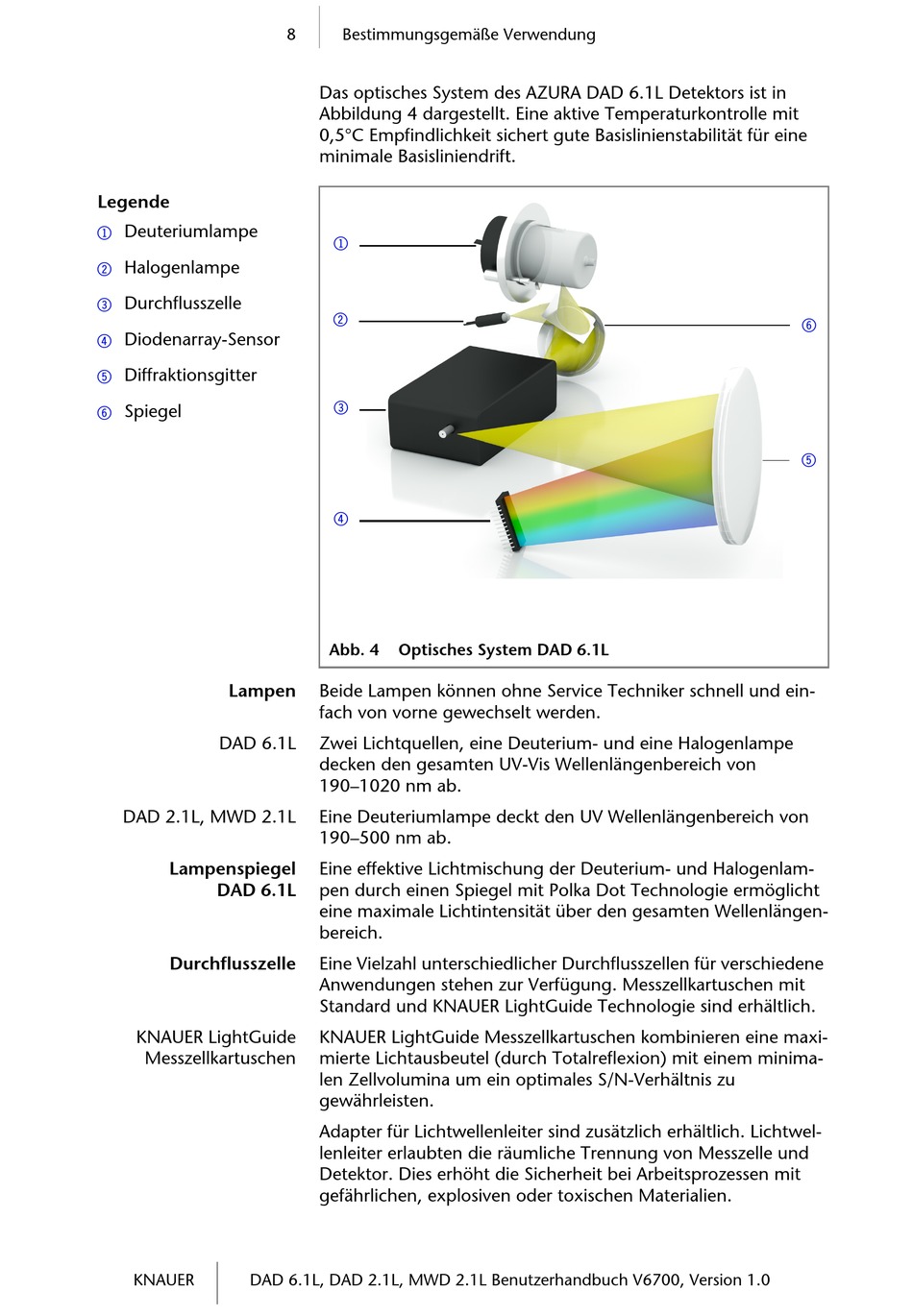

Abb. 4 Optisches System DAD 6.1L
Beide Lampen können ohne Service Techniker schnell und ein-
fach von vorne gewechselt werden.
Zwei Lichtquellen, eine Deuterium- und eine Halogenlampe
decken den gesamten UV-Vis Wellenlängenbereich von 
190–1020 nm ab.
Eine Deuteriumlampe deckt den UV Wellenlängenbereich von
190–500 nm ab.
Eine effektive Lichtmischung der Deuterium- und Halogenlam-
pen durch einen Spiegel mit Polka Dot Technologie ermöglicht
eine maximale Lichtintensität über den gesamten Wellenlängen-
bereich.
Eine Vielzahl unterschiedlicher Durchflusszellen für verschiedene
Anwendungen stehen zur Verfügung. Messzellkartuschen mit
Standard und KNAUER LightGuide Technologie sind erhältlich.
KNAUER LightGuide Messzellkartuschen kombinieren eine maxi-
mierte Lichtausbeutel (durch Totalreflexion) mit einem minima-
len Zellvolumina um ein optimales S/N-Verhältnis zu
gewährleisten.
Adapter für Lichtwellenleiter sind zusätzlich erhältlich. Lichtwel-
lenleiter erlaubten die räumliche Trennung von Messzelle und
Detektor. Dies erhöht die Sicherheit bei Arbeitsprozessen mit
gefährlichen, explosiven oder toxischen Materialien.
6
5
