27
KNAUER DAD 6.1L, DAD 2.1L, MWD 2.1L Benutzerhandbuch V6700, Version 1.0
Installation

Senden von Steuer- und Error-Signalen an externe Geräte

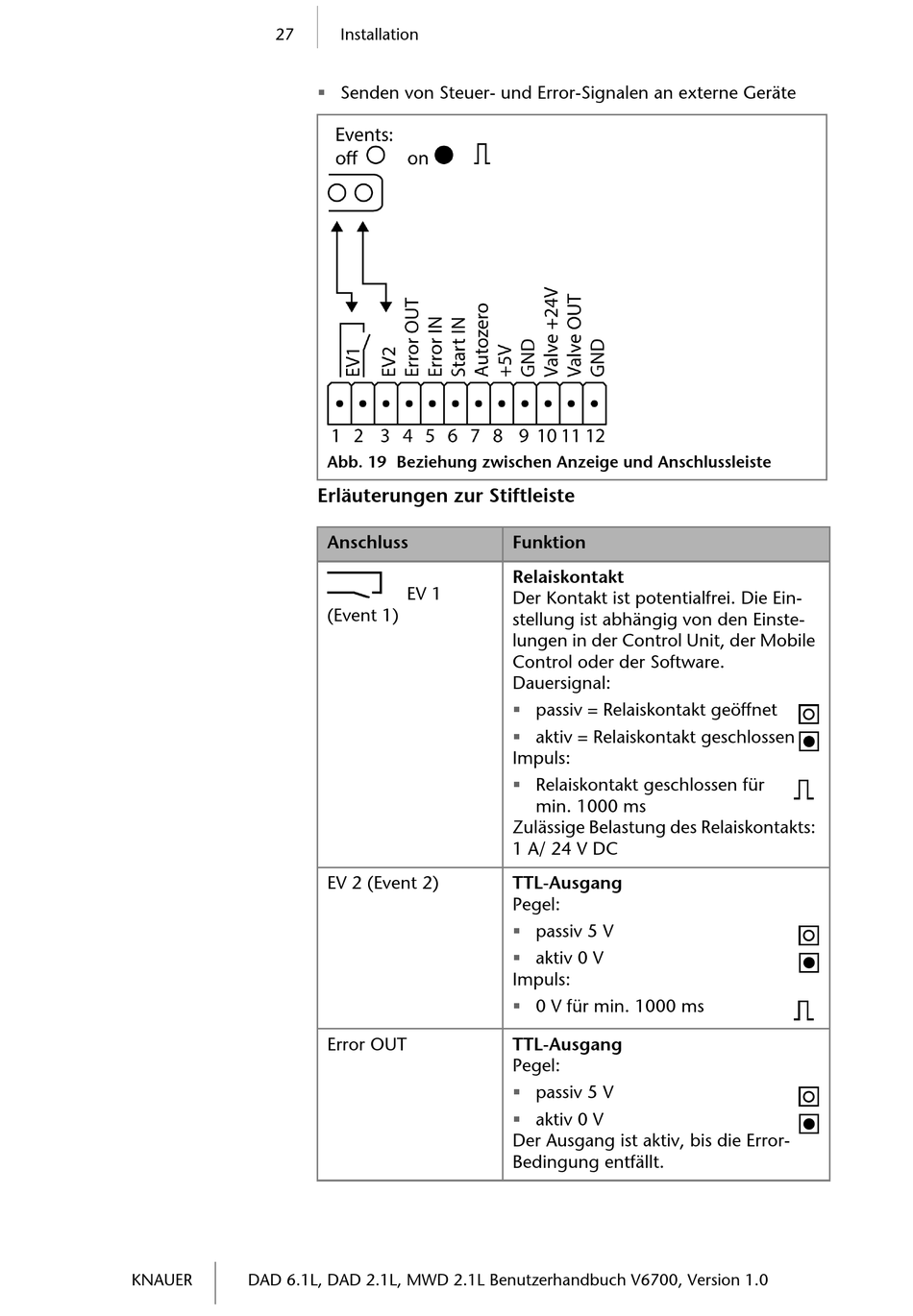

Abb. 19 Beziehung zwischen Anzeige und Anschlussleiste

Erläuterungen zur Stiftleiste
Anschluss
EV 1
(Event 1)
EV 2 (Event 2)
Error OUT
Funktion
Relaiskontakt
Der Kontakt ist potentialfrei. Die Ein-
stellung ist abhängig von den Einste-
lungen in der Control Unit, der Mobile
Control oder der Software.
Dauersignal:

passiv = Relaiskontakt geöffnet

aktiv = Relaiskontakt geschlossen
Impuls:

Relaiskontakt geschlossen für
min. 1000 ms
Zulässige Belastung des Relaiskontakts:
1 A/ 24 V DC
TTL-Ausgang
Pegel:

passiv 5 V

aktiv 0 V
Impuls:

0 V für min. 1000 ms
TTL-Ausgang
Pegel:

passiv 5 V

aktiv 0 V
Der Ausgang ist aktiv, bis die Error-
Bedingung entfällt.
