Verbindung des Detektors mit anderen
Geräten
Vorgehensweise
KNAUER

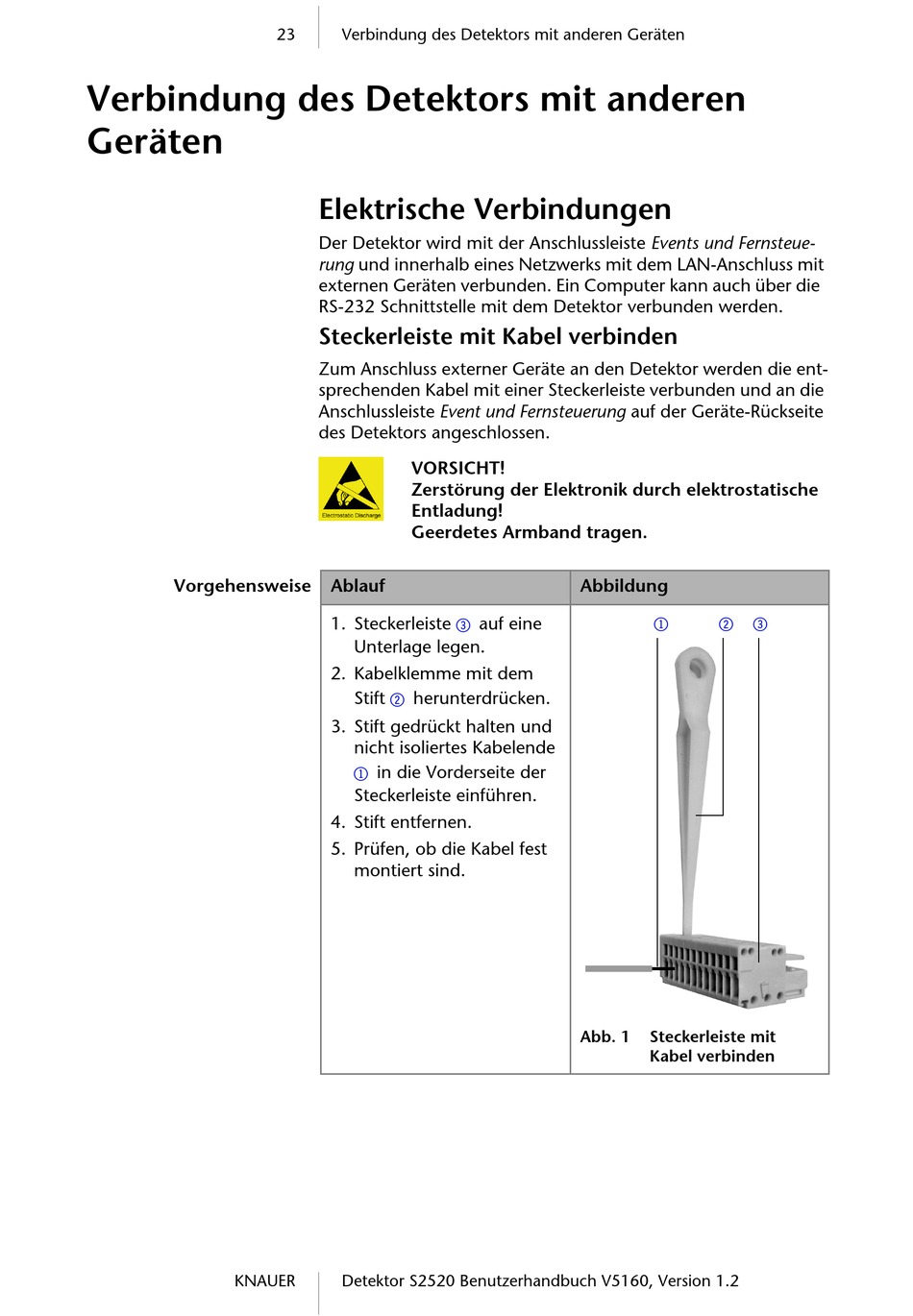

23 Verbindung des Detektors mit anderen Geräten

Elektrische Verbindungen

Der Detektor wird mit der Anschlussleiste Events und Fernsteue-
rung und innerhalb eines Netzwerks mit dem LAN-Anschluss mit
externen Geräten verbunden. Ein Computer kann auch über die
RS-232 Schnittstelle mit dem Detektor verbunden werden.

Steckerleiste mit Kabel verbinden

Zum Anschluss externer Geräte an den Detektor werden die ent-
sprechenden Kabel mit einer Steckerleiste verbunden und an die
Anschlussleiste Event und Fernsteuerung auf der Geräte-Rückseite
des Detektors angeschlossen.
VORSICHT!
Zerstörung der Elektronik durch elektrostatische
Entladung!
Geerdetes Armband tragen.
Ablauf
1. Steckerleiste
Unterlage legen.
2. Kabelklemme mit dem
2
Stift herunterdrücken.
3. Stift gedrückt halten und
nicht isoliertes Kabelende
1
in die Vorderseite der
Steckerleiste einführen.
4. Stift entfernen.
5. Prüfen, ob die Kabel fest
montiert sind.
Detektor S2520 Benutzerhandbuch V5160, Version 1.2
Abbildung
3
auf eine
Abb. 1
1 2 3
Steckerleiste mit
Kabel verbinden
