4.3

Installation Feldbus-Karte (Art.-Nr. 72700C1)

Zimmerbus / Audiobus (ZBUS / ABUS)
Über den Zimmer- und Audiobus werden die Teilnehmer des Zimmers untereinander verbunden. Dazu
führen jeweils 2 Adern von der Feldbus-Karte zu den Zimmern der Station.
• Zimmerbus (ZBUS)  Übertragung von Daten
• Audiobus (ABUS)
Ab einer Anzahl von max. 64 ZBUS-Teilnehmern und / oder bei Verwendung von Stichleitungen, muss eine
Bus-Weiche / -Repeater (Art.-Nr. 72642C) eingesetzt werden.
Die Terminierung des Busses über die Steckbrücke PL3 aktivieren, wenn sich die Feldbus-Karte am Anfang
oder Ende eines Bussegments (siehe Kapitel 2.4) befindet.
Feldbus-Karte (Art.-Nr. 72700C1)
Field Bus Card (Part No. 72700C1)
Carte de bus de terrain (Réf. 72700C1)
4 6
ZA ZB A A

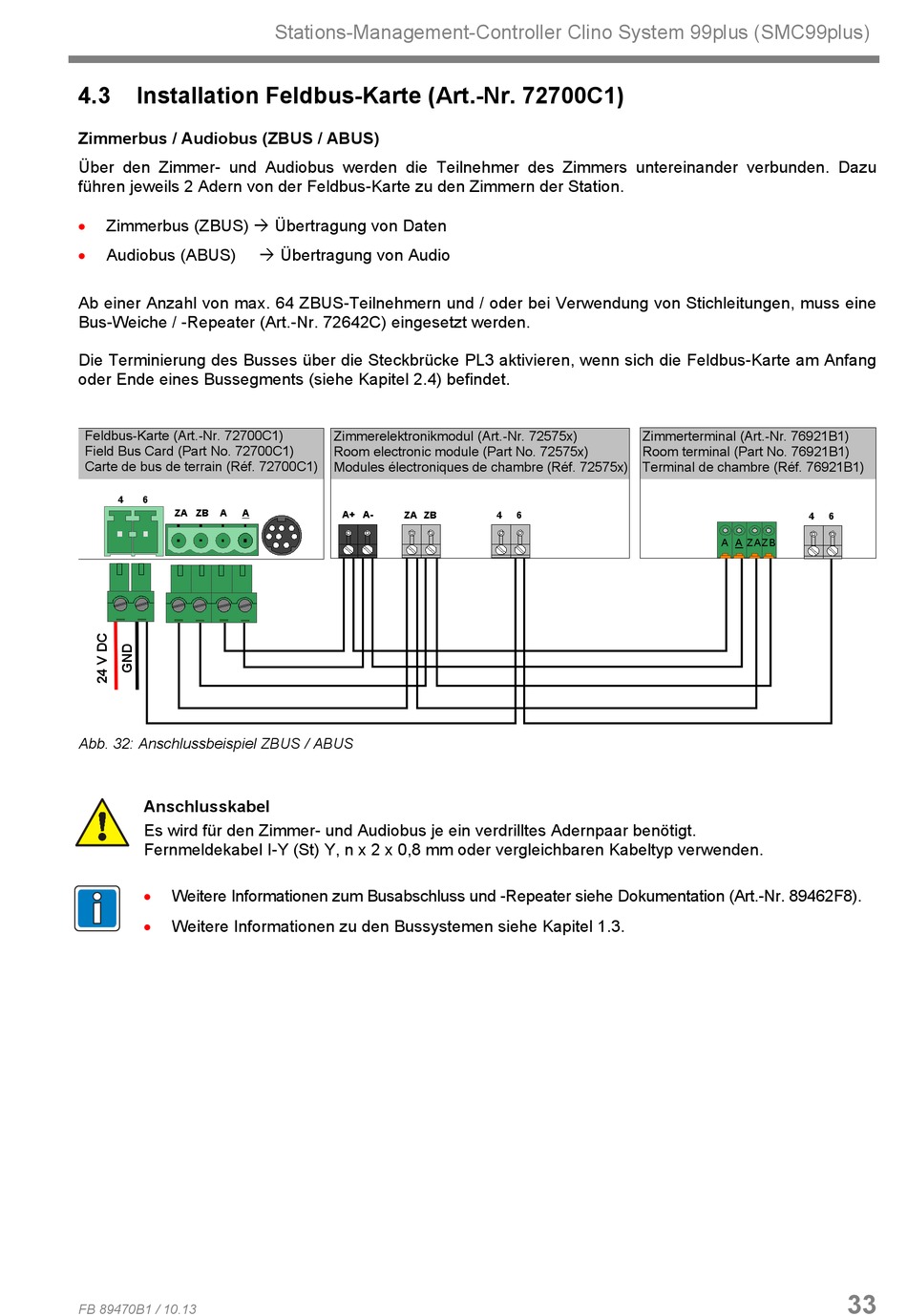

Abb. 32: Anschlussbeispiel ZBUS / ABUS
Anschlusskabel
Es wird für den Zimmer- und Audiobus je ein verdrilltes Adernpaar benötigt.
Fernmeldekabel I-Y (St) Y, n x 2 x 0,8 mm oder vergleichbaren Kabeltyp verwenden.
• Weitere Informationen zum Busabschluss und -Repeater siehe Dokumentation (Art.-Nr. 89462F8).
• Weitere Informationen zu den Bussystemen siehe Kapitel 1.3.
FB 89470B1 / 10.13
Stations-Management-Controller Clino System 99plus (SMC99plus)
 Übertragung von Audio
Zimmerelektronikmodul (Art.-Nr. 72575x)
Room electronic module (Part No. 72575x)
Modules électroniques de chambre (Réf. 72575x)
A+ A- ZA ZB
Zimmerterminal (Art.-Nr. 76921B1)
Room terminal (Part No. 76921B1)
Terminal de chambre (Réf. 76921B1)
4 6
4 6
A A ZA ZB
33
