Stations-Management-Controller Clino System 99plus (SMC99plus)
6

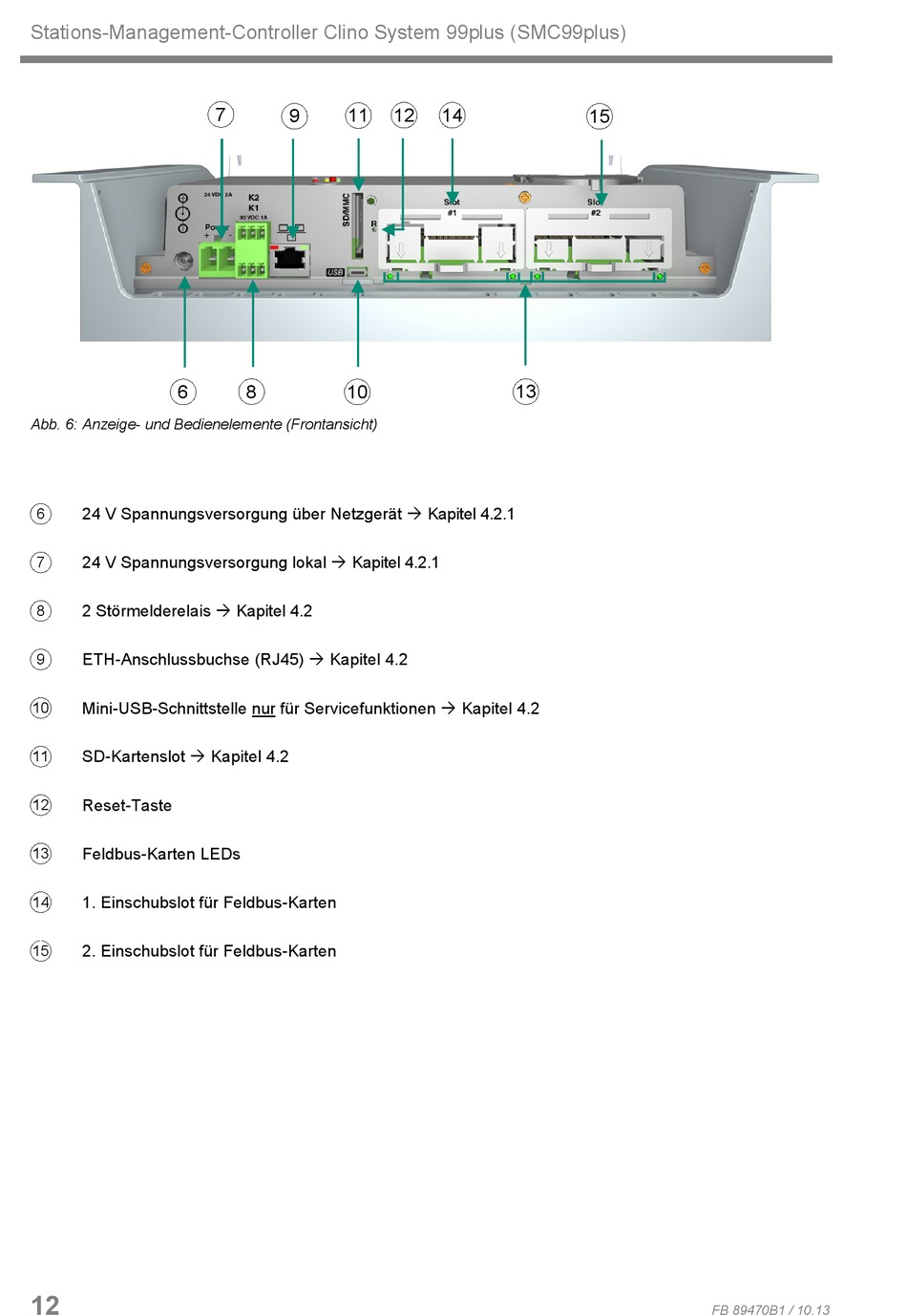

Abb. 6: Anzeige- und Bedienelemente (Frontansicht)
24 V Spannungsversorgung über Netzgerät  Kapitel 4.2.1
6
24 V Spannungsversorgung lokal  Kapitel 4.2.1
7
2 Störmelderelais  Kapitel 4.2
8
ETH-Anschlussbuchse (RJ45)  Kapitel 4.2
9
Mini-USB-Schnittstelle nur für Servicefunktionen  Kapitel 4.2
10
SD-Kartenslot  Kapitel 4.2
11
Reset-Taste
12
Feldbus-Karten LEDs
13
1. Einschubslot für Feldbus-Karten
14
2. Einschubslot für Feldbus-Karten
15
12
7 11
9
8
10
12 14
13
15
