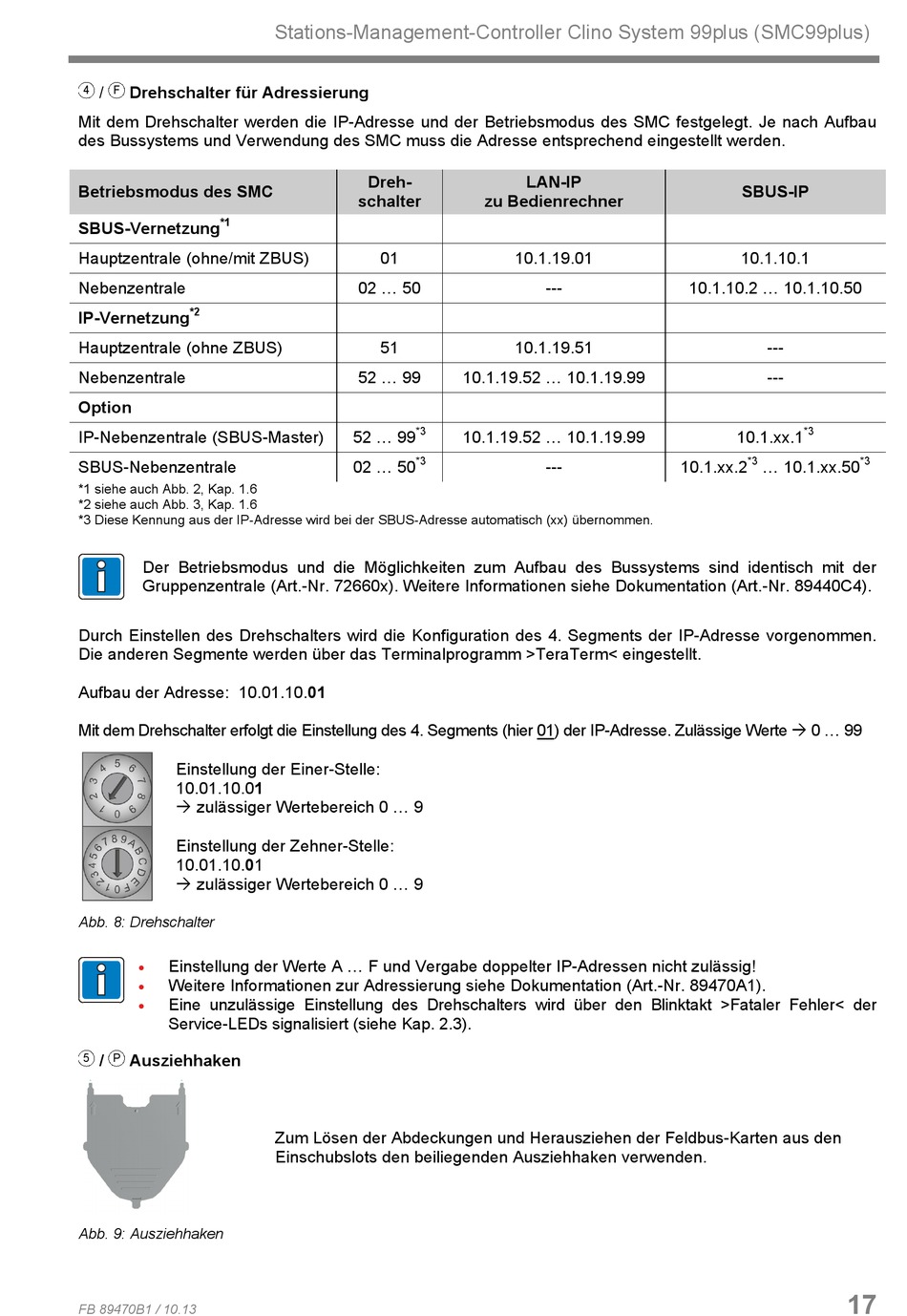

ACKERMANN SMC99plus Anleitung Seite 17

/ Drehschalter für Adressierung
4 F
Mit dem Drehschalter werden die IP-Adresse und der Betriebsmodus des SMC festgelegt. Je nach Aufbau
des Bussystems und Verwendung des SMC muss die Adresse entsprechend eingestellt werden.
Betriebsmodus des SMC
*1
SBUS-Vernetzung
Hauptzentrale (ohne/mit ZBUS)
Nebenzentrale
*2
IP-Vernetzung
Hauptzentrale (ohne ZBUS)
Nebenzentrale
Option
IP-Nebenzentrale (SBUS-Master)
SBUS-Nebenzentrale
*1 siehe auch Abb. 2, Kap. 1.6
*2 siehe auch Abb. 3, Kap. 1.6
*3 Diese Kennung aus der IP-Adresse wird bei der SBUS-Adresse automatisch (xx) übernommen.
Der Betriebsmodus und die Möglichkeiten zum Aufbau des Bussystems sind identisch mit der
Gruppenzentrale (Art.-Nr. 72660x). Weitere Informationen siehe Dokumentation (Art.-Nr. 89440C4).
Durch Einstellen des Drehschalters wird die Konfiguration des 4. Segments der IP-Adresse vorgenommen.
Die anderen Segmente werden über das Terminalprogramm >TeraTerm< eingestellt.
Aufbau der Adresse: 10.01.10.01
Mit dem Drehschalter erfolgt die Einstellung des 4. Segments (hier 01) der IP-Adresse. Zulässige Werte  0 ... 99
Einstellung der Einer-Stelle:
10.01.10.01
 zulässiger Wertebereich 0 ... 9
Einstellung der Zehner-Stelle:
10.01.10.01
 zulässiger Wertebereich 0 ... 9
Abb. 8: Drehschalter
Einstellung der Werte A ... F und Vergabe doppelter IP-Adressen nicht zulässig!
•
Weitere Informationen zur Adressierung siehe Dokumentation (Art.-Nr. 89470A1).
•
Eine unzulässige Einstellung des Drehschalters wird über den Blinktakt >Fataler Fehler< der
•
Service-LEDs signalisiert (siehe Kap. 2.3).
/ Ausziehhaken
5 P
Abb. 9: Ausziehhaken
FB 89470B1 / 10.13
Stations-Management-Controller Clino System 99plus (SMC99plus)
Dreh-
schalter
01
02 ... 50
51
52 ... 99
*3
52 ... 99
*3
02 ... 50
Zum Lösen der Abdeckungen und Herausziehen der Feldbus-Karten aus den
Einschubslots den beiliegenden Ausziehhaken verwenden.
LAN-IP
zu Bedienrechner
10.1.19.01
---
10.1.19.51
10.1.19.52 ... 10.1.19.99
10.1.19.52 ... 10.1.19.99
---
SBUS-IP
10.1.10.1
10.1.10.2 ... 10.1.10.50
---
---
*3
10.1.xx.1
*3
10.1.xx.2 ... 10.1.xx.50
17
*3
