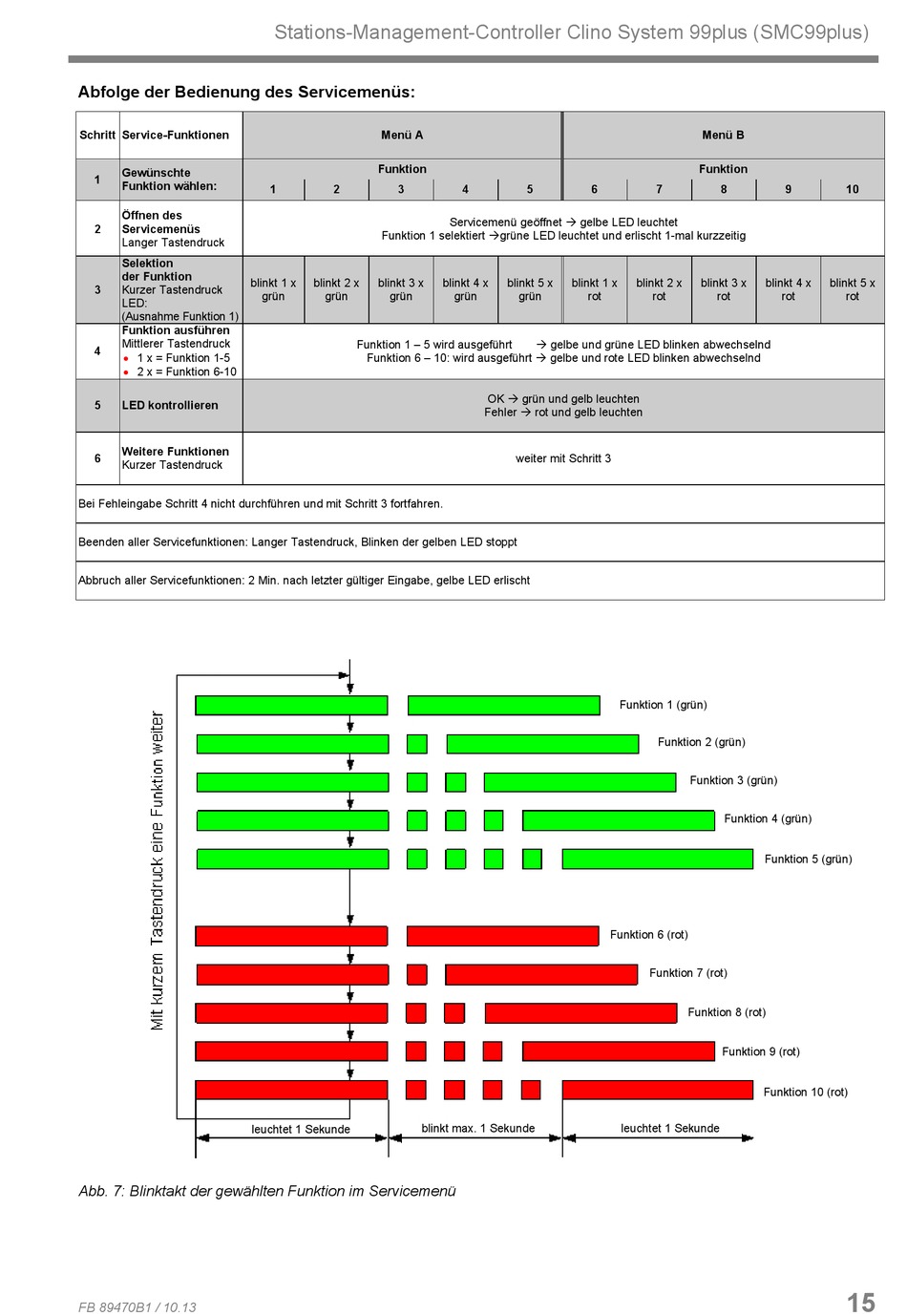

Abfolge der Bedienung des Servicemenüs:
Schritt Service-Funktionen
Gewünschte
1
Funktion wählen:
Öffnen des
2 Servicemenüs
Langer Tastendruck
Selektion
der Funktion
3 Kurzer Tastendruck
LED:
(Ausnahme Funktion 1)
Funktion ausführen
Mittlerer Tastendruck
4
• 1 x = Funktion 1-5
• 2 x = Funktion 6-10
5 LED kontrollieren
Weitere Funktionen
6
Kurzer Tastendruck
Bei Fehleingabe Schritt 4 nicht durchführen und mit Schritt 3 fortfahren.
Beenden aller Servicefunktionen: Langer Tastendruck, Blinken der gelben LED stoppt
Abbruch aller Servicefunktionen: 2 Min. nach letzter gültiger Eingabe, gelbe LED erlischt
Abb. 7: Blinktakt der gewählten Funktion im Servicemenü
FB 89470B1 / 10.13
Stations-Management-Controller Clino System 99plus (SMC99plus)
Menü A
Funktion
1 2 3
Funktion 1 selektiert grüne LED leuchtet und erlischt 1-mal kurzzeitig
blinkt 1 x blinkt 2 x blinkt 3 x
grün grün grün
Funktion 1 – 5 wird ausgeführt
Funktion 6 – 10: wird ausgeführt  gelbe und rote LED blinken abwechselnd
leuchtet 1 Sekunde
4 5 6
Servicemenü geöffnet  gelbe LED leuchtet
blinkt 4 x blinkt 5 x blinkt 1 x
grün grün rot
 gelbe und grüne LED blinken abwechselnd
OK  grün und gelb leuchten
Fehler  rot und gelb leuchten
weiter mit Schritt 3
blinkt max. 1 Sekunde
Menü B
Funktion
7 8
blinkt 2 x blinkt 3 x blinkt 4 x
rot rot
Funktion 1 (grün)
Funktion 2 (grün)
Funktion 3 (grün)
Funktion 4 (grün)
Funktion 5 (grün)
Funktion 6 (rot)
Funktion 7 (rot)
Funktion 8 (rot)
Funktion 9 (rot)
Funktion 10 (rot)
leuchtet 1 Sekunde
9 10
blinkt 5 x
rot rot
