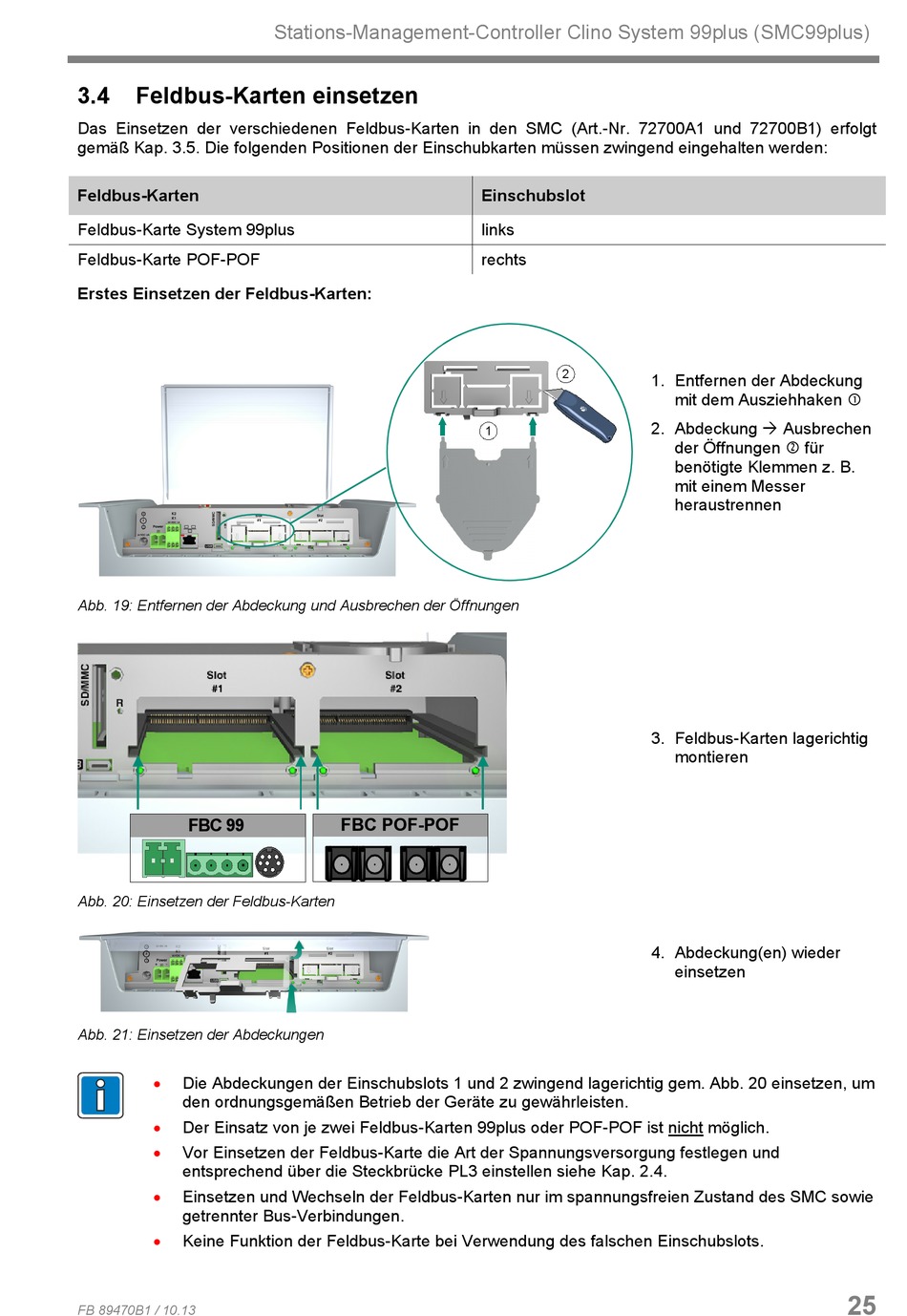

Feldbus-Karten einsetzen

Das Einsetzen der verschiedenen Feldbus-Karten in den SMC (Art.-Nr. 72700A1 und 72700B1) erfolgt
gemäß Kap. 3.5. Die folgenden Positionen der Einschubkarten müssen zwingend eingehalten werden:
Feldbus-Karten
Feldbus-Karte System 99plus
Feldbus-Karte POF-POF
Erstes Einsetzen der Feldbus-Karten:
Abb. 19: Entfernen der Abdeckung und Ausbrechen der Öffnungen
FBC 99
Abb. 20: Einsetzen der Feldbus-Karten
Abb. 21: Einsetzen der Abdeckungen
• Die Abdeckungen der Einschubslots 1 und 2 zwingend lagerichtig gem. Abb. 20 einsetzen, um
den ordnungsgemäßen Betrieb der Geräte zu gewährleisten.
• Der Einsatz von je zwei Feldbus-Karten 99plus oder POF-POF ist nicht möglich.
• Vor Einsetzen der Feldbus-Karte die Art der Spannungsversorgung festlegen und
entsprechend über die Steckbrücke PL3 einstellen siehe Kap. 2.4.
• Einsetzen und Wechseln der Feldbus-Karten nur im spannungsfreien Zustand des SMC sowie
getrennter Bus-Verbindungen.
• Keine Funktion der Feldbus-Karte bei Verwendung des falschen Einschubslots.
FB 89470B1 / 10.13
Stations-Management-Controller Clino System 99plus (SMC99plus)
FBC POF-POF
Einschubslot
links
rechts
2
1. Entfernen der Abdeckung
2. Abdeckung  Ausbrechen
1
3. Feldbus-Karten lagerichtig
4. Abdeckung(en) wieder
mit dem Ausziehhaken 
der Öffnungen  für
benötigte Klemmen z. B.
mit einem Messer
heraustrennen
montieren
einsetzen
