3.2

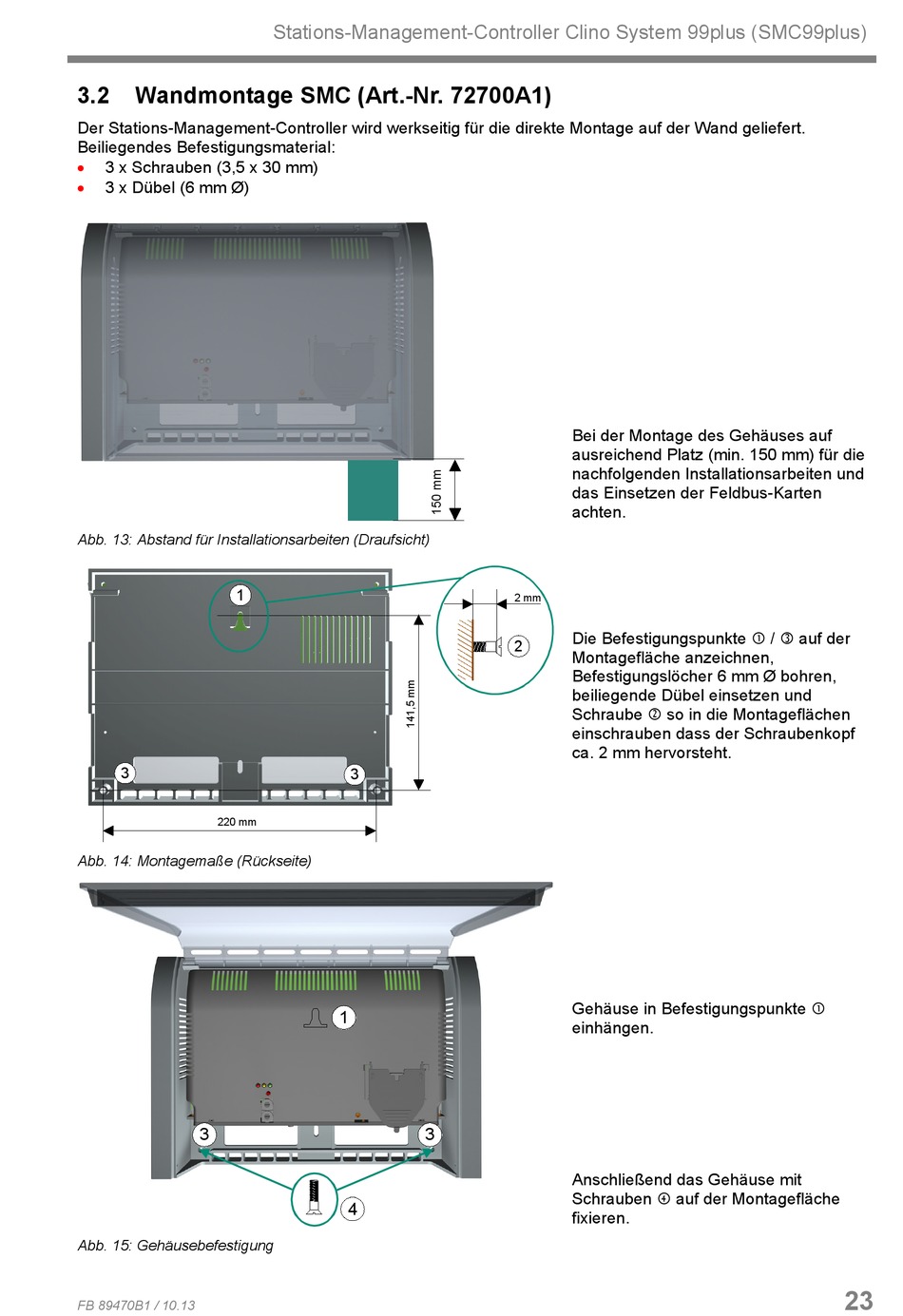

Wandmontage SMC (Art.-Nr. 72700A1)

Der Stations-Management-Controller wird werkseitig für die direkte Montage auf der Wand geliefert.
Beiliegendes Befestigungsmaterial:
• 3 x Schrauben (3,5 x 30 mm)
• 3 x Dübel (6 mm Ø)
Abb. 13: Abstand für Installationsarbeiten (Draufsicht)
1
3
220 mm
Abb. 14: Montagemaße (Rückseite)
3
Abb. 15: Gehäusebefestigung
FB 89470B1 / 10.13
Stations-Management-Controller Clino System 99plus (SMC99plus)
3
1
3
4
Bei der Montage des Gehäuses auf
ausreichend Platz (min. 150 mm) für die
nachfolgenden Installationsarbeiten und
das Einsetzen der Feldbus-Karten
achten.
2 mm
Die Befestigungspunkte  /  auf der
2
Montagefläche anzeichnen,
Befestigungslöcher 6 mm Ø bohren,
beiliegende Dübel einsetzen und
Schraube  so in die Montageflächen
einschrauben dass der Schraubenkopf
ca. 2 mm hervorsteht.
Gehäuse in Befestigungspunkte 
einhängen.
Anschließend das Gehäuse mit
Schrauben  auf der Montagefläche
fixieren.
