4.2

Installation SMC (Art.-Nr. 72700A1 / B1)

4.2.1 Anschluss der Spannungsversorgung

Die Spannungsversorgung des Stations-Management-Controllers erfolgt wahlweise nach objektspezifischen
und normativen Anforderungen:
1. lokal
2. aus der Station
3. redundant (lokal und Station)
4. über das Netzgerät
1. Lokal
Die Spannungsversorgung erfolgt ausschließlich lokal über die Anschlussklemme des SMC.
Stations-Management-Controller (Art.-Nr. 72700B1)
Ward Managment Controller (Part No. 72700B1)
4 6
GND
24 V DC

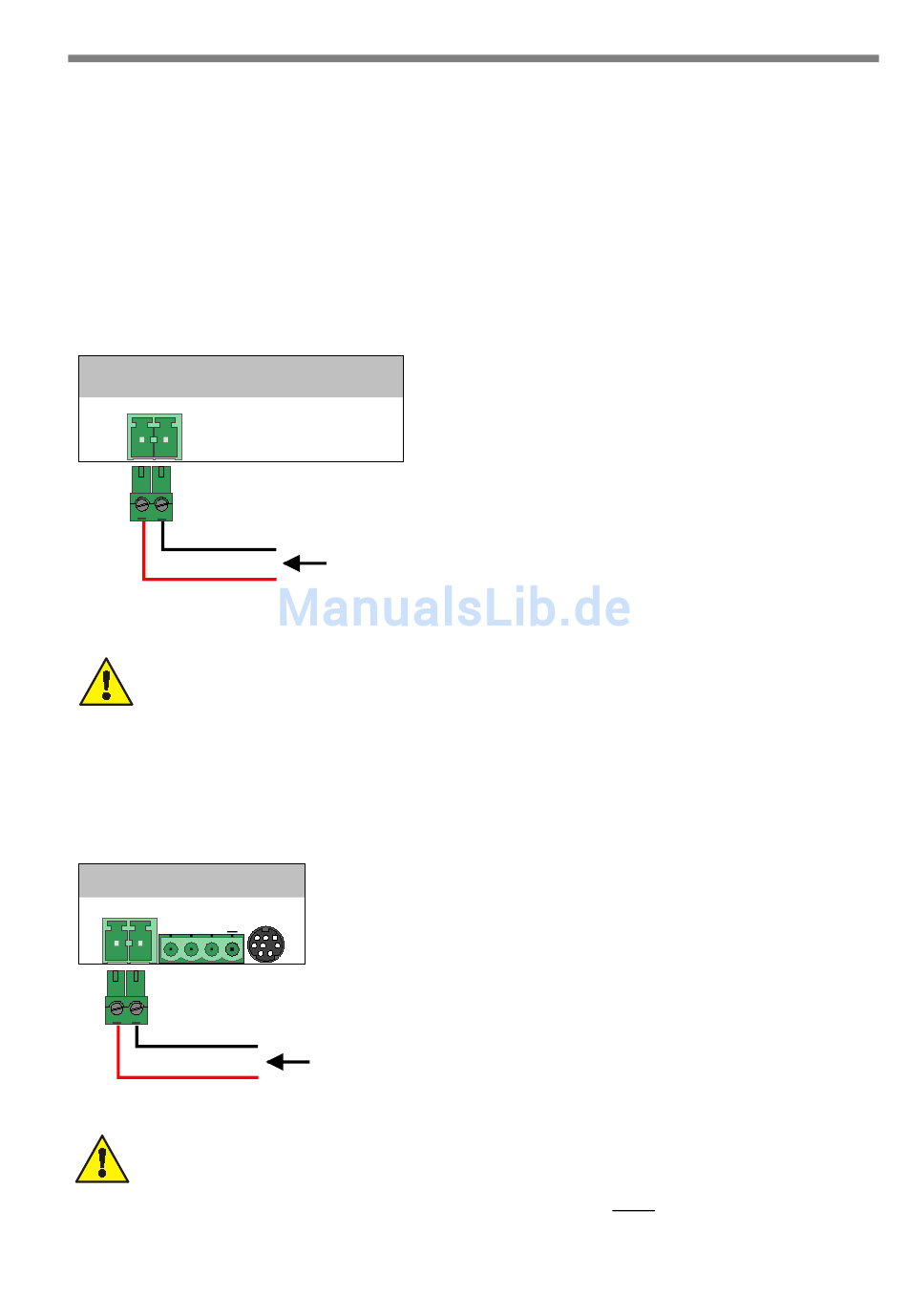

Abb. 24: Spannungsversorgung lokal
• Der Anschluss der Spannungsversorgung ist gem. den gültigen Normen und Richtlinien nur
durch eine Elektrofachkraft und unter Berücksichtigung der >Installationshinweise<
durchzuführen.
• Die Steckbrücke PL3 muss für >Spannungsversorgung lokal< gesteckt sein. Weitere
Informationen siehe Kap. 2.4.
2. Aus der Station
Die Spannungsversorgung erfolgt über das Netzgerät / USV der Station sowie über die Anschlussklemme
der Feldbus-Karte 99plus.
Feldbus-Karte (Art.-Nr. 72700C1)
Field Bus Card (Part No. 72700C1)
4 6
ZA ZB A A
GND
24 V DC
Abb. 25: Spannungsversorgung aus der Station
• Die Steckbrücke PL3 muss für >Spannungsversorgung aus der Station< gesteckt sein. Weitere
Informationen siehe Kap. 2.4.
• Die Spannungsversorgung der Station muss innerhalb der technischen Spezifikationen liegen
und darf ausschließlich für diesen SMC verwendet werden. Keine Verbindung zu weiteren SMC
zulässig.
FB 89470B1 / 10.13
Stations-Management-Controller Clino System 99plus (SMC99plus)
24 V DC
Notstrom-
versorgung
Spannungs-
versorgung
der Station
