Stations-Management-Controller Clino System 99plus (SMC99plus)
3. Redundant (lokal und Station)
Die redundante Spannungsversorgung erfolgt lokal und aus der Station. Vorrang hat hierbei der lokale
Anschluss.
Stations-Management-Controller (Art.-Nr. 72700B1)
Ward Management Controller (Part No. 72700B1)
24 V DC
24 V DC
Notstrom-
GND
versorgung

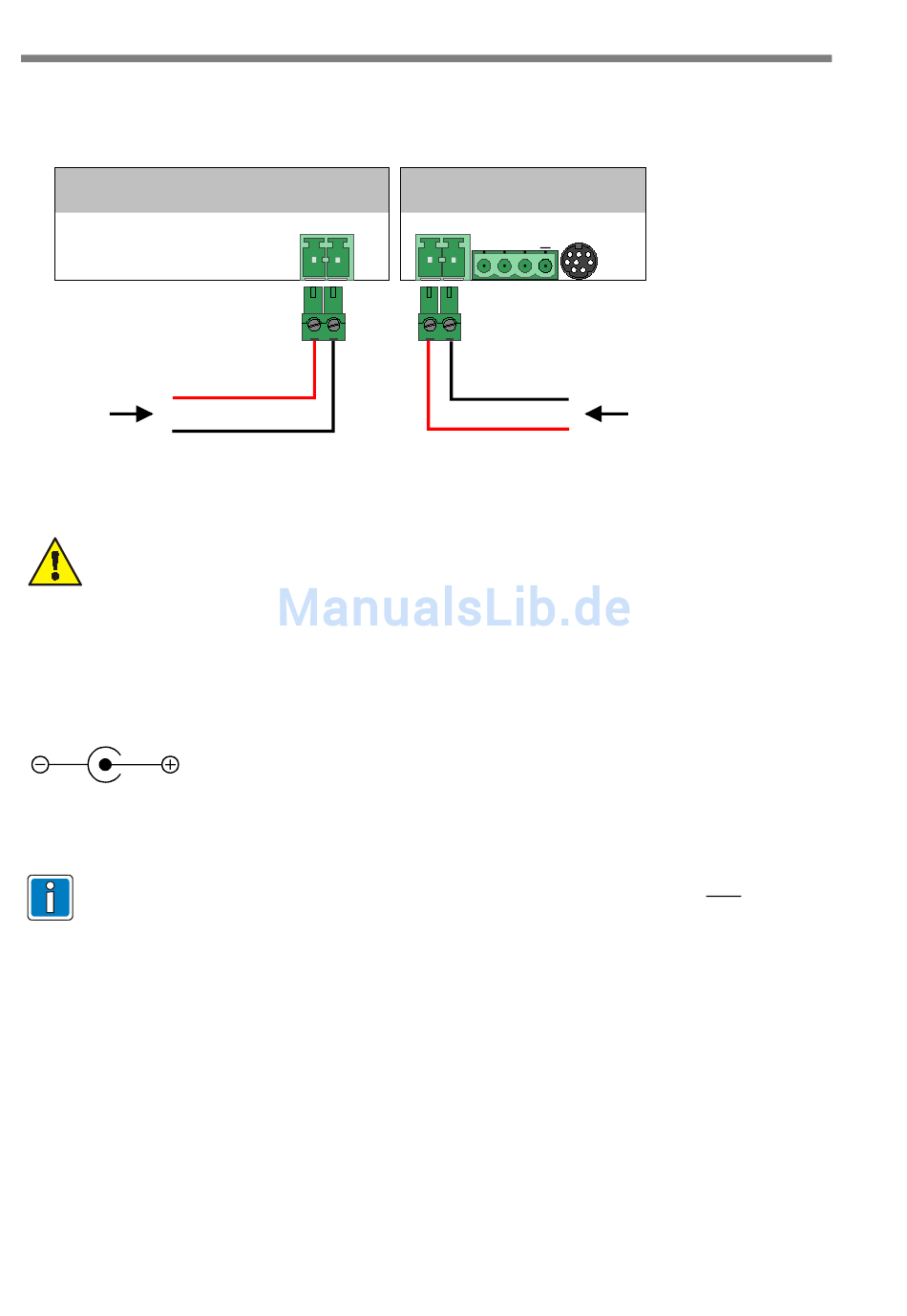

Abb. 26: Redundante Spannungsversorgung
Die Steckbrücke PL3 muss für >Spannungsversorgung Lokal und Station (redundant)< gesteckt
sein. Weitere Informationen siehe Kap. 2.4.
4. Netzgerät 24 V DC, gemäß EN 60601-1-1
Die Spannungsversorgung erfolgt über das Netzgerät (Art.-Nr. 72700Z1) mit Steckertyp P1J.
Abb. 27: Spannungsversorgung über Netzgerät
Gemäß DIN EN 0834:2000:4 ist die Spannungsversorgung über das Netzgerät nicht als einzige
Spannungsversorgung zulässig, da Anschluss steckbar ist.
30
Feldbus-Karte (Art.-Nr. 72700C1)
Field Bus Card (Part No. 72700C1)
4 6 4 6
ZA ZB A A
GND
Spannungs-
versorgung
24 V DC
der Station
FB 89470B1 / 10.13
