ACKERMANN SMC99plus Anleitung Seite 18

Stations-Management-Controller Clino System 99plus (SMC99plus)
/ Reset-Taste
12 M
Die Reset-Taste startet den SMC neu und ist vor unbeabsichtigter Bedienung geschützt. Die Betätigung der
Taste muss mit einem geeigneten Gegenstand ≤ 2 mm wie z. B Büroklammer, Stift o. ä. erfolgen.
/ Feldbus-Karten LEDs
13 H
Jeder Einschubslot der Feldbus-Karten verfügt über zwei grüne LEDs, die den aktuellen Betriebszustand der
angeschlossenen Busleitungen anzeigen.

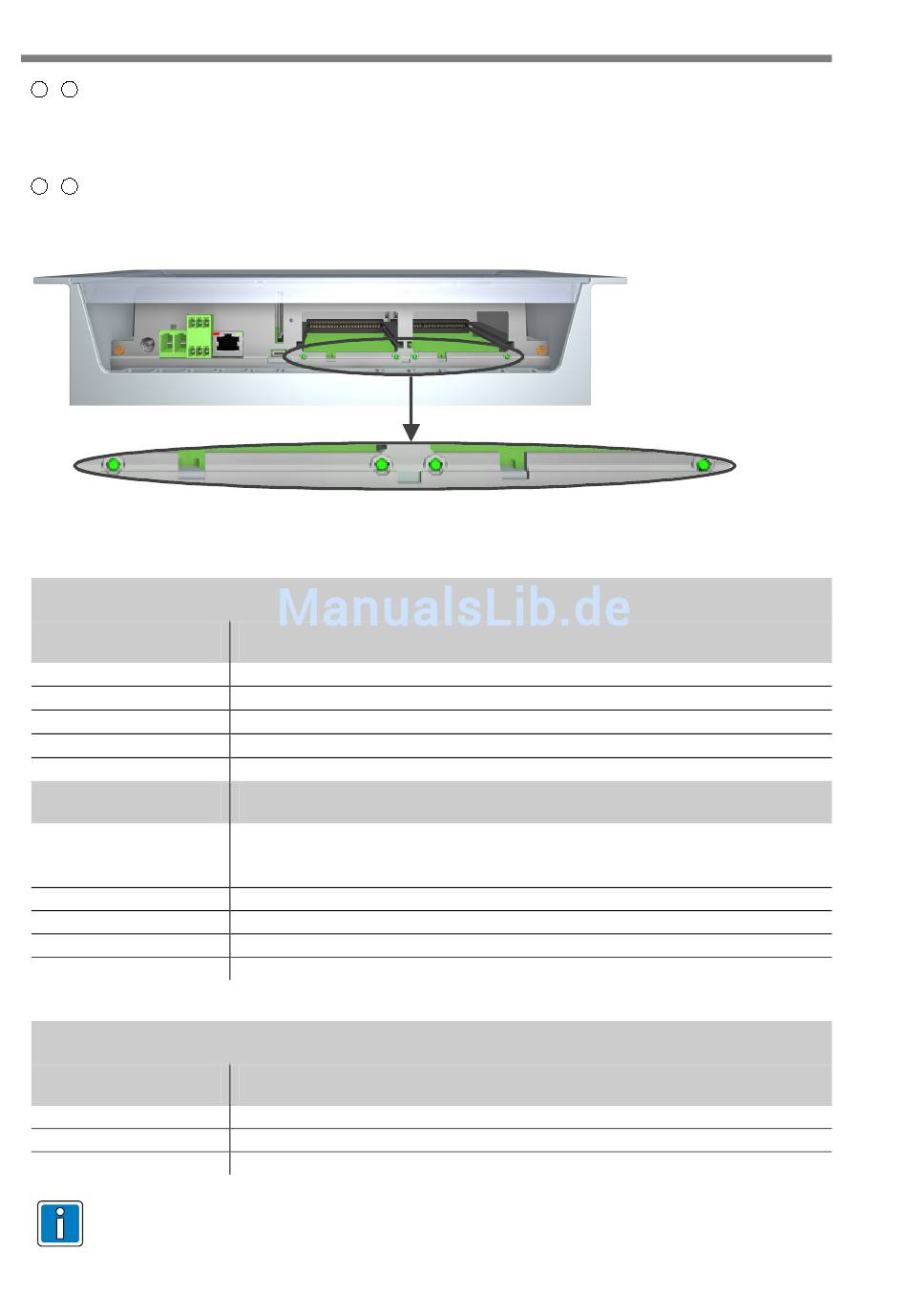

Abb. 10: Feldbus-Karten LEDs
Die LEDs zeigen den aktuellen Betriebszustand der Busse an.
1. Einschubslot
LED links
dauernd an
dauernd aus
blinkt (1 s - Takt)
blinkt (200 ms - Takt)
blinkt (500 ms - Takt)
LED rechts
dauernd an
dauernd aus
blinkt (1 s – Takt)
blinkt (200 ms – Takt)
blinkt (500 ms – Takt)
2. Einschubslot
LED links / LED rechts
dauernd an
dauernd aus
blinkt (200 ms – Takt)
Funktion der LED-Anzeige nur bei eingesetzter Feldbus-Karte.
18
Status Audiobus (ABUS)
ABUS im Testmodus (Testdaten-Sequenz)
ABUS nicht aktiv
Sammeldurchsage über ABUS aktiv
Datenverkehr auf ABUS aktiv
Lichtrufgespräch auf ABUS aktiv
Status Zimmerbus (ZBUS)
• ZBUS deaktiviert
• Keine Datenbank aktiv
• Keine Service-Kommandos aktiv
ZBUS im Normalbetrieb
ZBUS in Notfunktion (zu viele Störungen)
ZBUS Servicefunktion aktiv
ZBUS im Service-Mode siehe >servmode< (Dokumentation Art.-Nr. 89465A1)
Status Stationsbus (SBUS)
SBUS ist geöffnet
SBUS ist geschlossen (Ring mode)
SBUS ist im Basis mode
