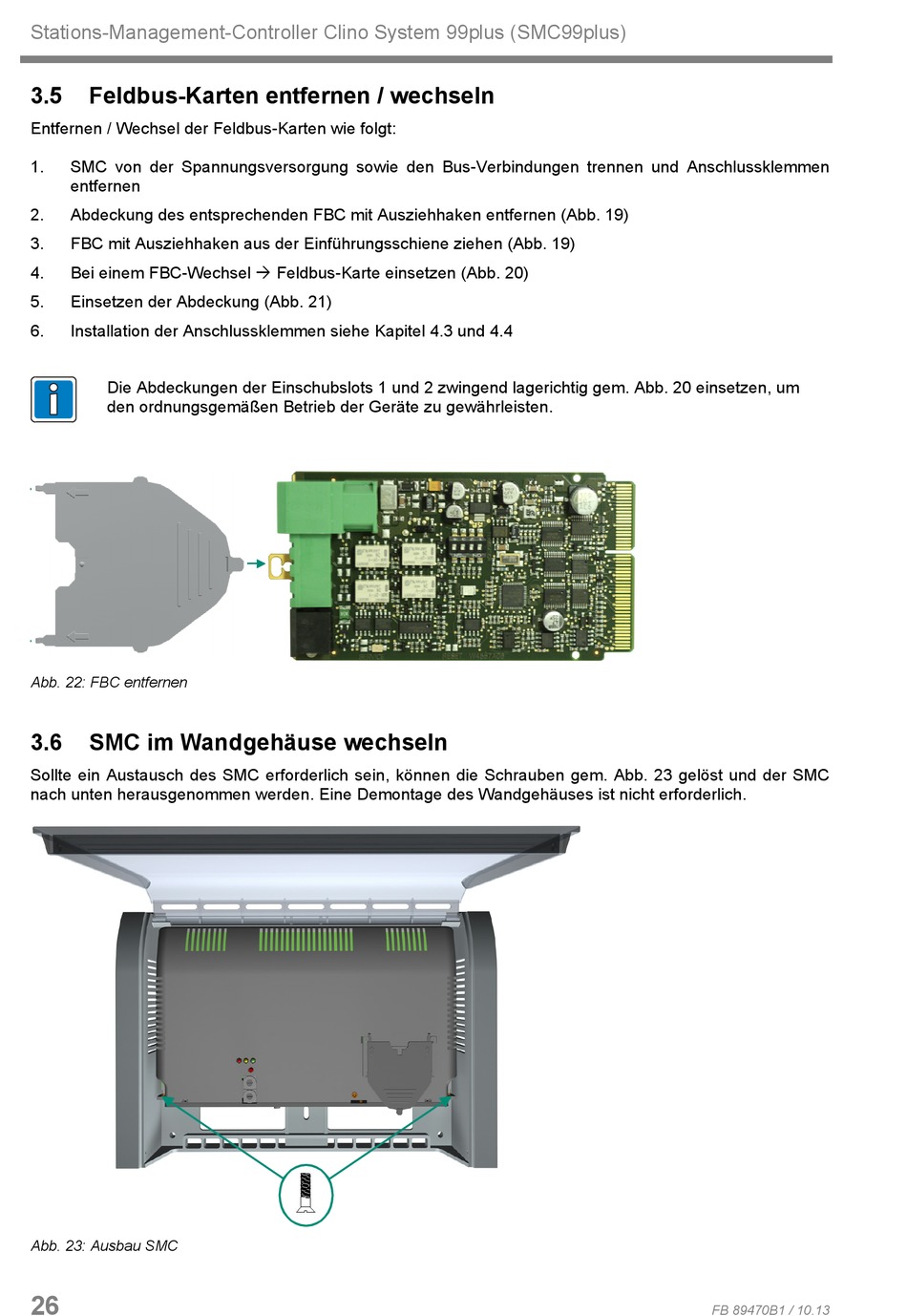

Stations-Management-Controller Clino System 99plus (SMC99plus)
3.5
Feldbus-Karten entfernen / wechseln
Entfernen / Wechsel der Feldbus-Karten wie folgt:
1.
SMC von der Spannungsversorgung sowie den Bus-Verbindungen trennen und Anschlussklemmen
entfernen
2.
Abdeckung des entsprechenden FBC mit Ausziehhaken entfernen (Abb. 19)
3.
FBC mit Ausziehhaken aus der Einführungsschiene ziehen (Abb. 19)
4.
Bei einem FBC-Wechsel Feldbus-Karte einsetzen (Abb. 20)
5.
Einsetzen der Abdeckung (Abb. 21)
6.
Installation der Anschlussklemmen siehe Kapitel 4.3 und 4.4
Die Abdeckungen der Einschubslots 1 und 2 zwingend lagerichtig gem. Abb. 20 einsetzen, um
den ordnungsgemäßen Betrieb der Geräte zu gewährleisten.
Abb. 22: FBC entfernen
3.6
SMC im Wandgehäuse wechseln
Sollte ein Austausch des SMC erforderlich sein, können die Schrauben gem. Abb. 23 gelöst und der SMC
nach unten herausgenommen werden. Eine Demontage des Wandgehäuses ist nicht erforderlich.
Abb. 23: Ausbau SMC
26
FB 89470B1 / 10.13
