/ 1. Einschubslot für Feldbus-Karte System 99plus
14 N
In diesem Einschubslot kann die Feldbus-Karte (Art.-Nr. 72700C1) eingesetzt werden.
/ 2. Einschubslot für Feldbus-Karte POF-POF
15 O
In diesem Einschubslot kann die Feldbus-Karte (Art.-Nr. 72700E1) eingesetzt werden.
Wird eine Feldbus-Karte in den falschen Einschubslot eingesetzt, ist keine Funktion möglich !
2.4

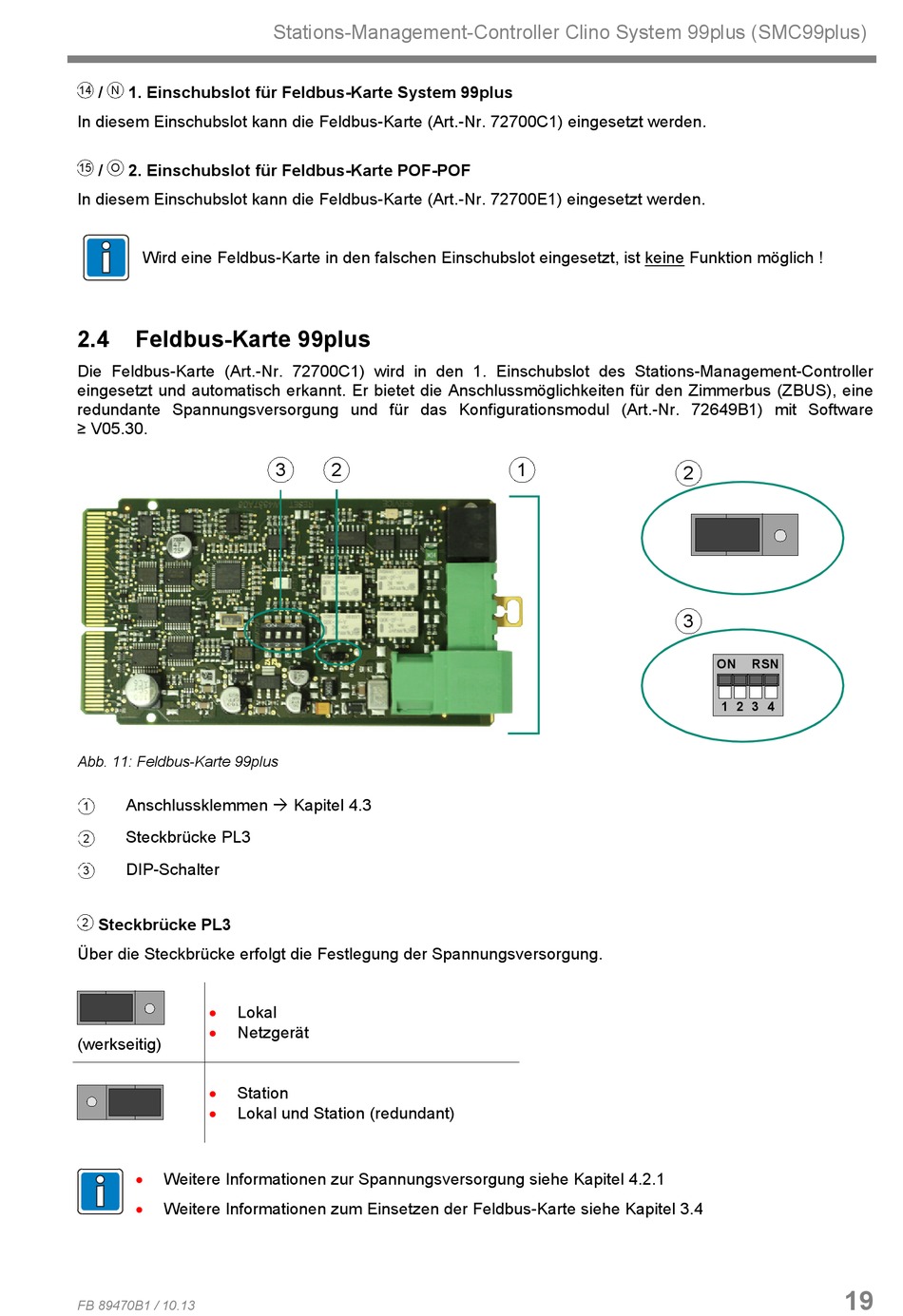

Feldbus-Karte 99plus

Die Feldbus-Karte (Art.-Nr. 72700C1) wird in den 1. Einschubslot des Stations-Management-Controller
eingesetzt und automatisch erkannt. Er bietet die Anschlussmöglichkeiten für den Zimmerbus (ZBUS), eine
redundante Spannungsversorgung und für das Konfigurationsmodul (Art.-Nr. 72649B1) mit Software
≥ V05.30.
Abb. 11: Feldbus-Karte 99plus
Anschlussklemmen  Kapitel 4.3
1
Steckbrücke PL3
2
DIP-Schalter
3
Steckbrücke PL3
2
Über die Steckbrücke erfolgt die Festlegung der Spannungsversorgung.
• Lokal
• Netzgerät
(werkseitig)
• Station
• Lokal und Station (redundant)
• Weitere Informationen zur Spannungsversorgung siehe Kapitel 4.2.1
• Weitere Informationen zum Einsetzen der Feldbus-Karte siehe Kapitel 3.4
