Stations-Management-Controller Clino System 99plus (SMC99plus)
3.3

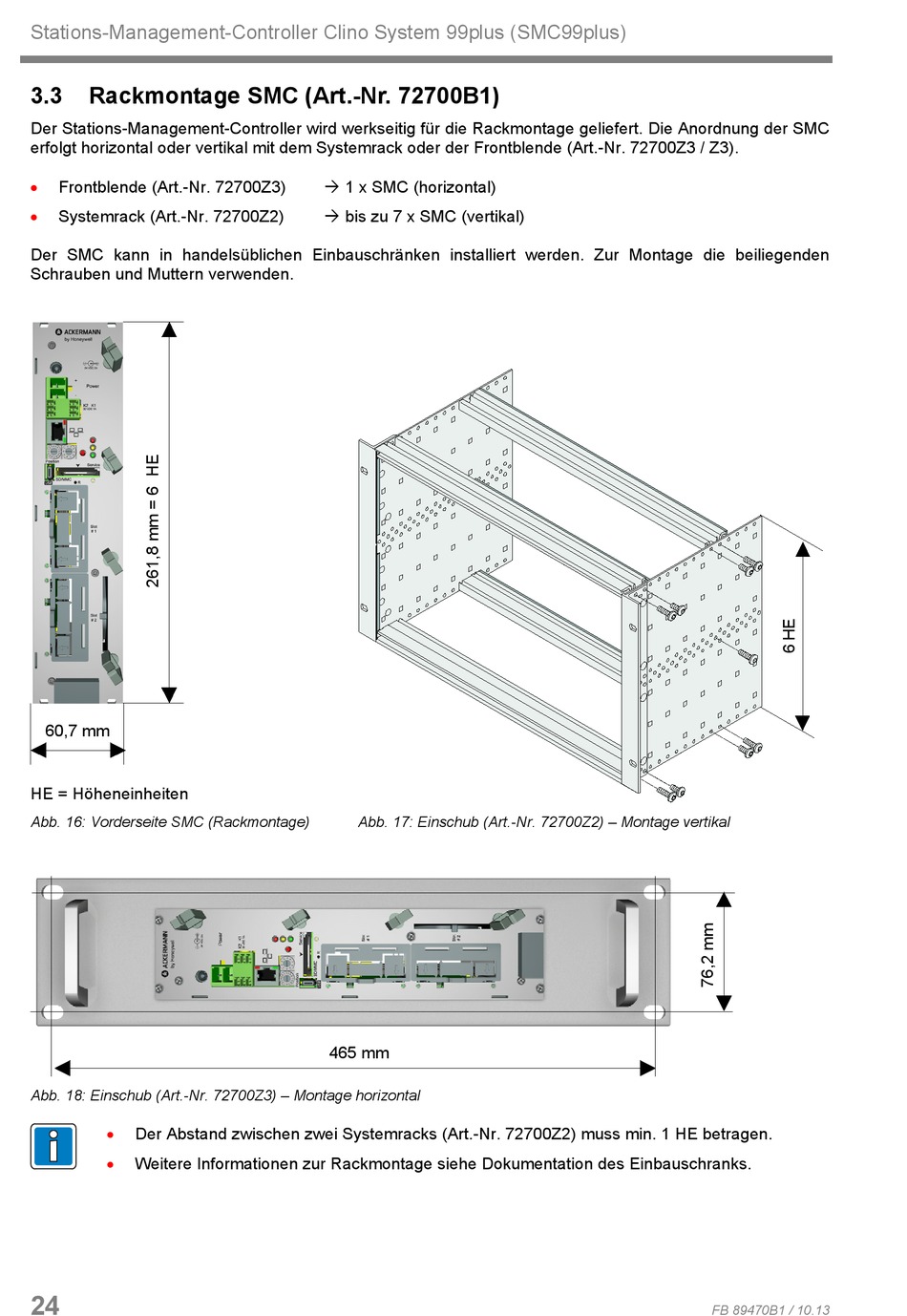

Rackmontage SMC (Art.-Nr. 72700B1)

Der Stations-Management-Controller wird werkseitig für die Rackmontage geliefert. Die Anordnung der SMC
erfolgt horizontal oder vertikal mit dem Systemrack oder der Frontblende (Art.-Nr. 72700Z3 / Z3).
• Frontblende (Art.-Nr. 72700Z3)
• Systemrack (Art.-Nr. 72700Z2)
Der SMC kann in handelsüblichen Einbauschränken installiert werden. Zur Montage die beiliegenden
Schrauben und Muttern verwenden.
60,7 mm
HE = Höheneinheiten
Abb. 16: Vorderseite SMC (Rackmontage)
Abb. 18: Einschub (Art.-Nr. 72700Z3) – Montage horizontal
• Der Abstand zwischen zwei Systemracks (Art.-Nr. 72700Z2) muss min. 1 HE betragen.
• Weitere Informationen zur Rackmontage siehe Dokumentation des Einbauschranks.
24
 1 x SMC (horizontal)
 bis zu 7 x SMC (vertikal)
Abb. 17: Einschub (Art.-Nr. 72700Z2) – Montage vertikal
465 mm
FB 89470B1 / 10.13
