Stations-Management-Controller Clino System 99plus (SMC99plus)

DIP-Schalter

3
Der DIP-Schalter dient der Terminierung des Zimmer- und Audiobusses (ZBUS / ABUS). Die Terminierung
des Busses muss jeweils am Anfang und am Ende eines Bussegments erfolgen.
OFF
ON RSN
3+4
1 2 3 4
(werkseitig)
1+2
Weitere Informationen zur Terminierung von Bussen siehe Dokumentation (Art.-Nr. 89470A1)
und zur Feldbus-Karte 99plus siehe Dokumentation (Art.-Nr. 89470B2).
2.5

Feldbus-Karte POF-POF

Bei Einsetzen der Feldbus-Karte (Art.-Nr. 72700E1) in den 2. Einschubslot des SMC, wird dieser
automatisch erkannt und kann zur Vernetzung der Teilnehmer über den Stationsbus (SBUS) verwendet
werden. Die Verbindung des SBUS erfolgt über einen Kunststoff-Lichtwellenleiter (POF – Polymer Optical Fiber),
mit dem eine Leitungslänge von max. 50 m (mit LWL-Konverter Art.-Nr. 72661D1 max. 1000 m) erreicht
werden kann.

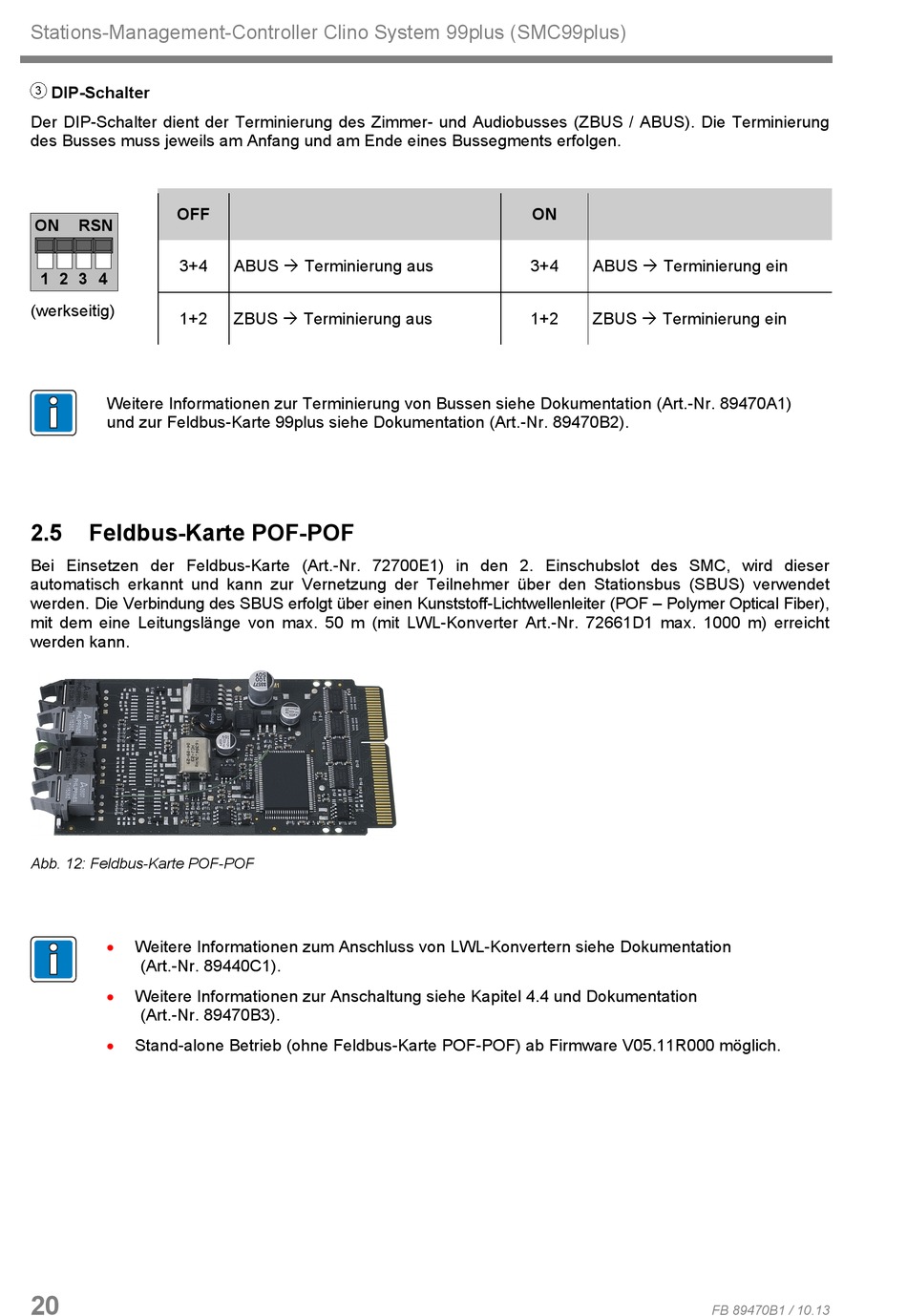

Abb. 12: Feldbus-Karte POF-POF
• Weitere Informationen zum Anschluss von LWL-Konvertern siehe Dokumentation
(Art.-Nr. 89440C1).
• Weitere Informationen zur Anschaltung siehe Kapitel 4.4 und Dokumentation
(Art.-Nr. 89470B3).
• Stand-alone Betrieb (ohne Feldbus-Karte POF-POF) ab Firmware V05.11R000 möglich.
20
ABUS  Terminierung aus
ZBUS  Terminierung aus
ON
3+4 ABUS  Terminierung ein
1+2 ZBUS  Terminierung ein
