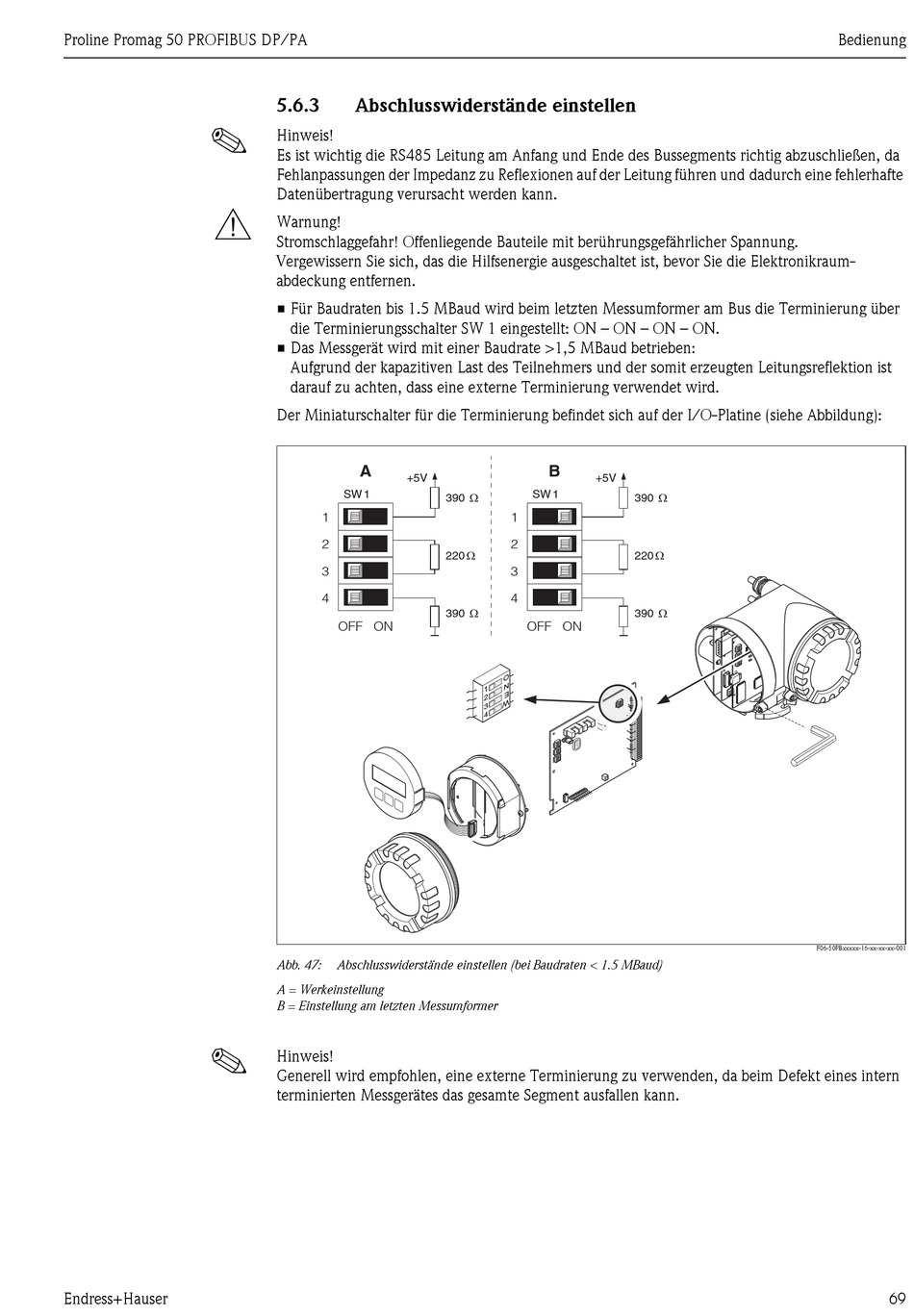

5.6.3 Abschlusswiderstände einstellen
Hinweis!
Es ist wichtig die RS485 Leitung am Anfang und Ende des Bussegments richtig abzuschließen, da
Fehlanpassungen der Impedanz zu Reflexionen auf der Leitung führen und dadurch eine fehlerhafte
Datenübertragung verursacht werden kann.
Warnung!
Stromschlaggefahr! Offenliegende Bauteile mit berührungsgefährlicher Spannung.
Vergewissern Sie sich, das die Hilfsenergie ausgeschaltet ist, bevor Sie die Elektronikraum-
abdeckung entfernen.
• Für Baudraten bis 1.5 MBaud wird beim letzten Messumformer am Bus die Terminierung über
die Terminierungsschalter SW 1 eingestellt: ON – ON – ON – ON.
• Das Messgerät wird mit einer Baudrate >1,5 MBaud betrieben:
Aufgrund der kapazitiven Last des Teilnehmers und der somit erzeugten Leitungsreflektion ist
darauf zu achten, dass eine externe Terminierung verwendet wird.
Der Miniaturschalter für die Terminierung befindet sich auf der I/O-Platine (siehe Abbildung):
A
+5V
SW 1
390 W
1
2
220 W
3
4
390 W
OFF ON
Abb. 47: Abschlusswiderstände einstellen (bei Baudraten < 1.5 MBaud)
A = Werkeinstellung
B = Einstellung am letzten Messumformer
Hinweis!
Generell wird empfohlen, eine externe Terminierung zu verwenden, da beim Defekt eines intern
terminierten Messgerätes das gesamte Segment ausfallen kann.
B
+5V
SW 1
390 W
1
2
220 W
3
4
390 W
OFF ON
1
2
1 1
2 2
3 3 3
4 4
4
1
2
3
4
1
2
3
4
1
2
3
4
Bedienung
1
2
3
4
1
2
3
4
1
2
3
4
F06-50PBxxxxx-16-xx-xx-xx-001
