6.7.3 Abschlusswiderstände einstellen
Es ist wichtig die Modbus RS485-Leitung am Anfang und Ende des Bussegments richtig
abzuschließen, da Fehlanpassungen der Impedanz zu Reflexionen auf der Leitung führen
und dadurch eine fehlerhafte Kommunikationsübertragung verursacht werden kann.
Warnung!
Stromschlaggefahr! Offenliegende Bauteile mit berührungsgefährlicher Spannung. Die
Energieversorgung ausschalten, bevor die Elektronikraumabdeckung entfernt wird.
Der Miniaturschalter für die Terminierung befindet sich auf der I/O–Platine (siehe Abbil-
dung):
A
+5V
SW 1 390 W
1
2
220 W
3
4
390 W
OFF ON

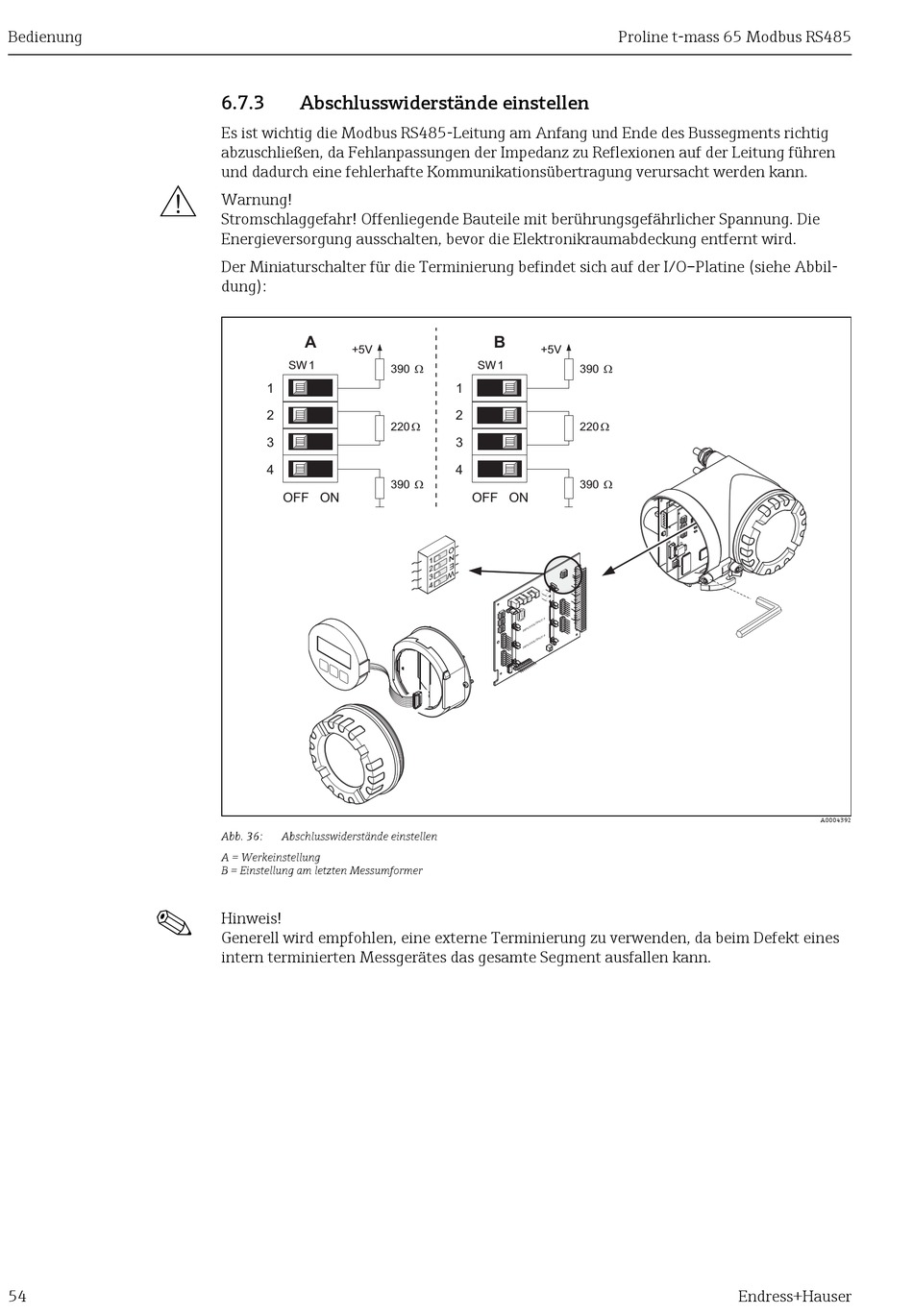

Abb. 36: Abschlusswiderstände einstellen
A = Werkeinstellung
B = Einstellung am letzten Messumformer
Hinweis!
Generell wird empfohlen, eine externe Terminierung zu verwenden, da beim Defekt eines
intern terminierten Messgerätes das gesamte Segment ausfallen kann.
