3 Montage
"
34

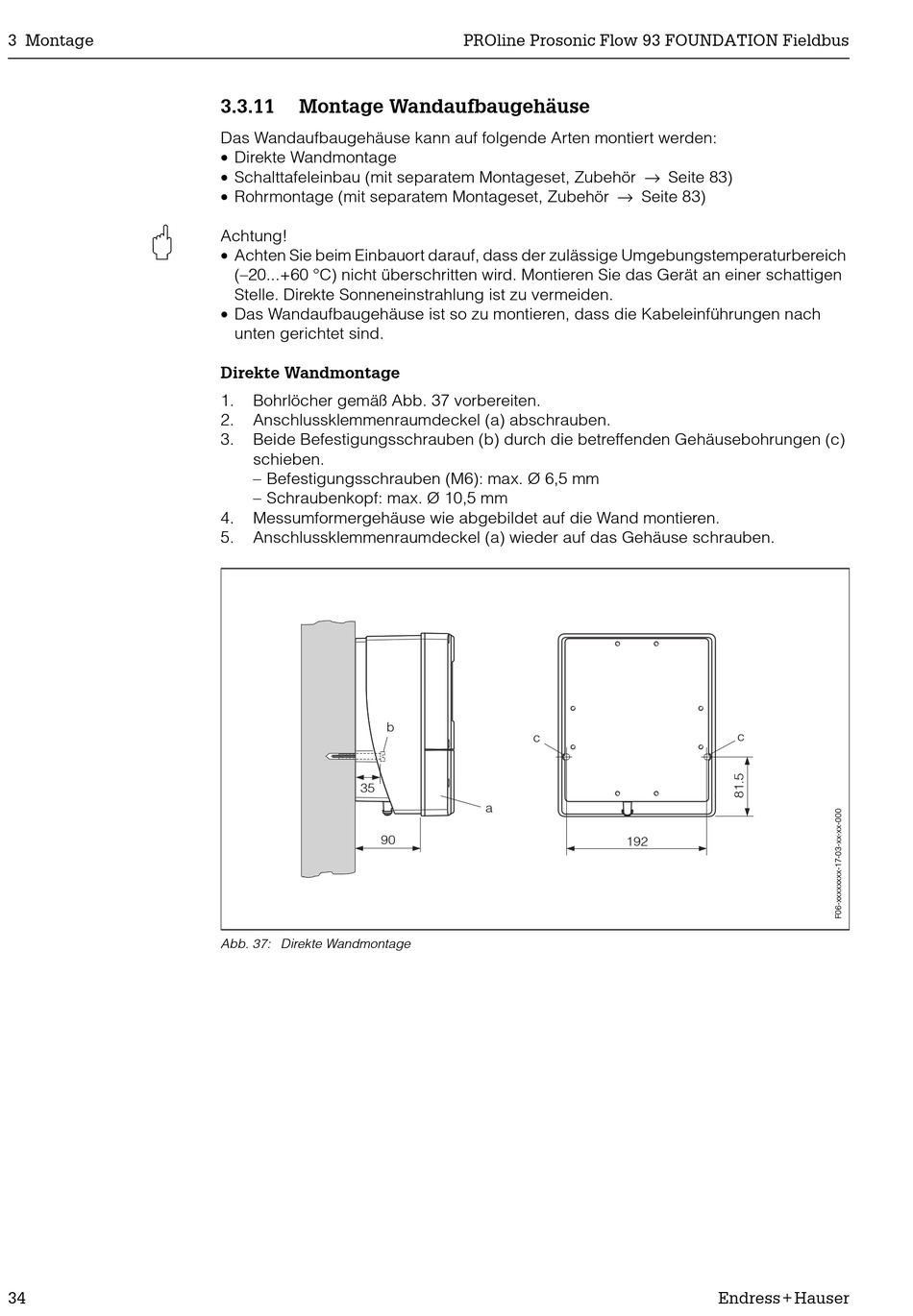

3.3.11 Montage Wandaufbaugehäuse
Das Wandaufbaugehäuse kann auf folgende Arten montiert werden:
• Direkte Wandmontage
• Schalttafeleinbau (mit separatem Montageset, Zubehör → Seite 83)
• Rohrmontage (mit separatem Montageset, Zubehör → Seite 83)
Achtung!
• Achten Sie beim Einbauort darauf, dass der zulässige Umgebungstemperaturbereich
(–20...+60 °C) nicht überschritten wird. Montieren Sie das Gerät an einer schattigen
Stelle. Direkte Sonneneinstrahlung ist zu vermeiden.
• Das Wandaufbaugehäuse ist so zu montieren, dass die Kabeleinführungen nach
unten gerichtet sind.
Direkte Wandmontage
1. Bohrlöcher gemäß Abb. 37 vorbereiten.
2. Anschlussklemmenraumdeckel (a) abschrauben.
3. Beide Befestigungsschrauben (b) durch die betreffenden Gehäusebohrungen (c)
schieben.
– Befestigungsschrauben (M6): max. Ø 6,5 mm
– Schraubenkopf: max. Ø 10,5 mm
4. Messumformergehäuse wie abgebildet auf die Wand montieren.
5. Anschlussklemmenraumdeckel (a) wieder auf das Gehäuse schrauben.
b
35
90
Abb. 37: Direkte Wandmontage
PROline Prosonic Flow 93 FOUNDATION Fieldbus
c
a
192
c
