Montage
"
36
3.3.6

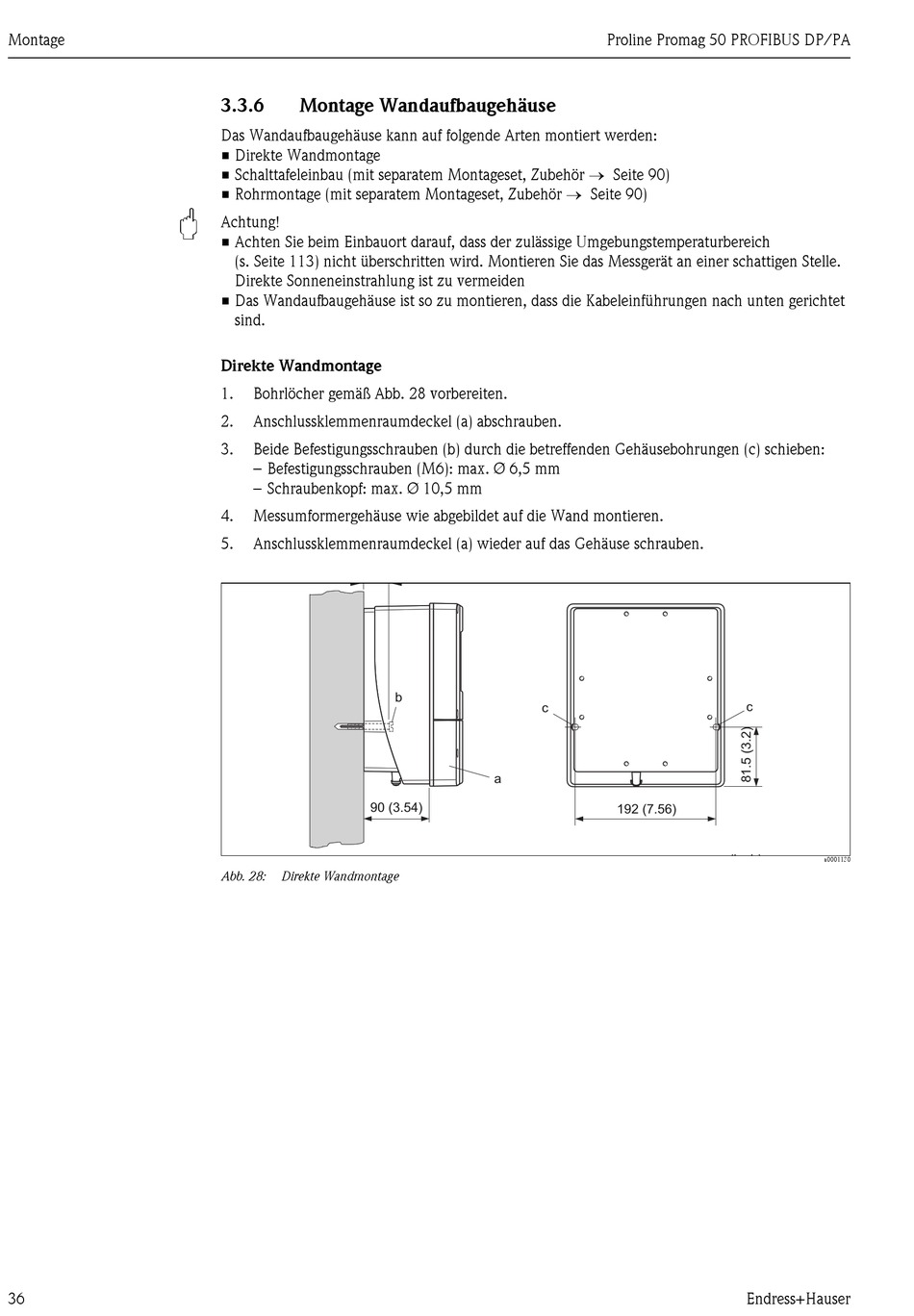

Montage Wandaufbaugehäuse
Das Wandaufbaugehäuse kann auf folgende Arten montiert werden:
• Direkte Wandmontage
• Schalttafeleinbau (mit separatem Montageset, Zubehör → Seite 90)
• Rohrmontage (mit separatem Montageset, Zubehör → Seite 90)
Achtung!
• Achten Sie beim Einbauort darauf, dass der zulässige Umgebungstemperaturbereich
(s. Seite 113) nicht überschritten wird. Montieren Sie das Messgerät an einer schattigen Stelle.
Direkte Sonneneinstrahlung ist zu vermeiden
• Das Wandaufbaugehäuse ist so zu montieren, dass die Kabeleinführungen nach unten gerichtet
sind.
Direkte Wandmontage
1.
Bohrlöcher gemäß Abb. 28 vorbereiten.
2.
Anschlussklemmenraumdeckel (a) abschrauben.
3.
Beide Befestigungsschrauben (b) durch die betreffenden Gehäusebohrungen (c) schieben:
– Befestigungsschrauben (M6): max. Ø 6,5 mm
– Schraubenkopf: max. Ø 10,5 mm
4.
Messumformergehäuse wie abgebildet auf die Wand montieren.
5.
Anschlussklemmenraumdeckel (a) wieder auf das Gehäuse schrauben.
90 (3.54)
Abb. 28:
Direkte Wandmontage
b
c
a
Proline Promag 50 PROFIBUS DP/PA
c
192 (7.56)
(i
h)
Endress+Hauser
a0001130
