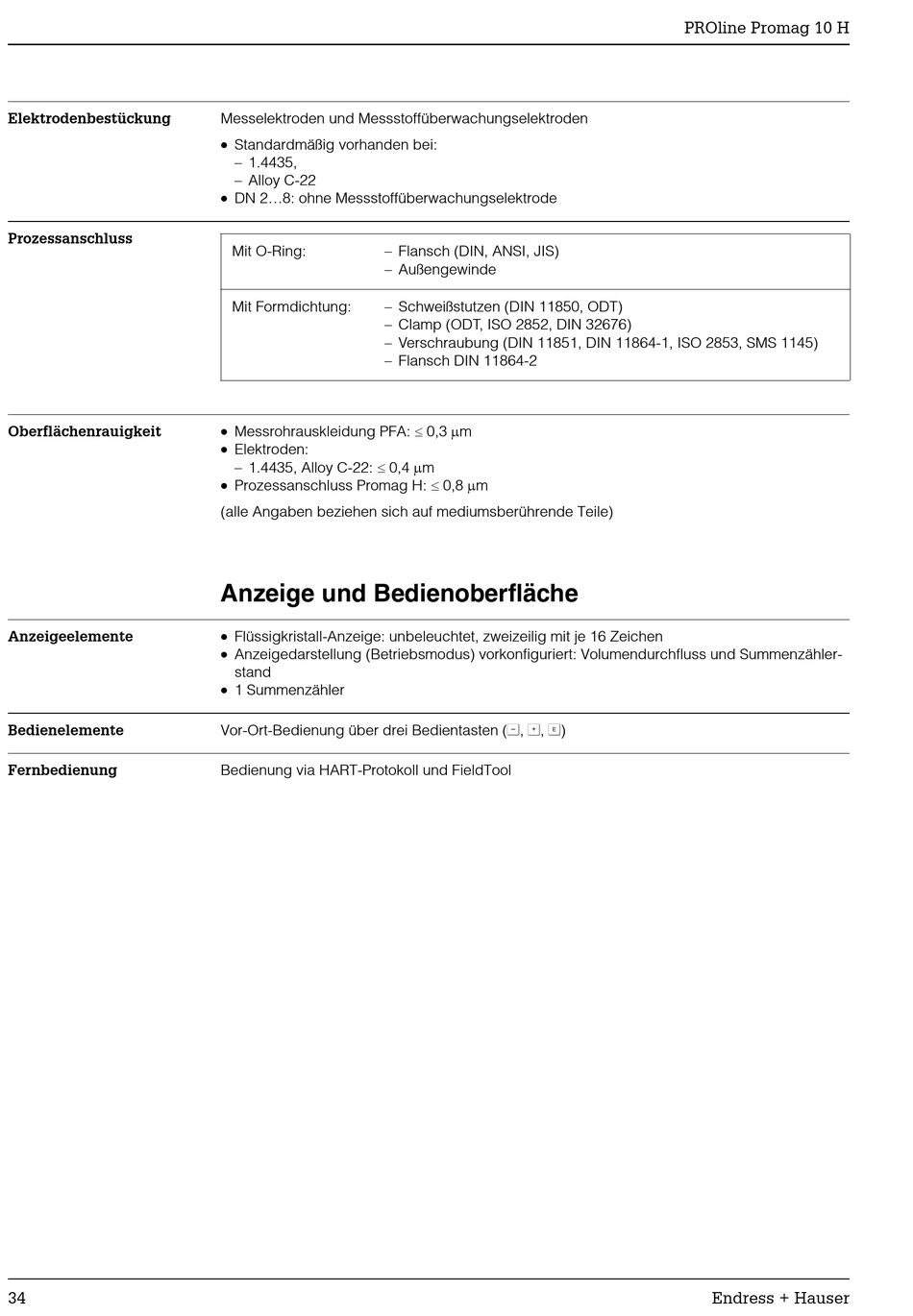

Elektrodenbestückung
Prozessanschluss
Oberflächenrauigkeit
Anzeigeelemente
Bedienelemente
Fernbedienung
34
Messelektroden und Messstoffüberwachungselektroden
•
Standardmäßig vorhanden bei:
– 1.4435,
– Alloy C-22
•
DN 2...8: ohne Messstoffüberwachungselektrode
Mit O-Ring:
– Flansch (DIN, ANSI, JIS)
– Außengewinde
Mit Formdichtung:
– Schweißstutzen (DIN 11850, ODT)
– Clamp (ODT, ISO 2852, DIN 32676)
– Verschraubung (DIN 11851, DIN 11864-1, ISO 2853, SMS 1145)
– Flansch DIN 11864-2
•
Messrohrauskleidung PFA: ≤ 0,3 µm
•
Elektroden:
– 1.4435, Alloy C-22: ≤ 0,4 µm
•
Prozessanschluss Promag H: ≤ 0,8 µm
(alle Angaben beziehen sich auf mediumsberührende Teile)
Anzeige und Bedienoberfläche
•
Flüssigkristall-Anzeige: unbeleuchtet, zweizeilig mit je 16 Zeichen
•
Anzeigedarstellung (Betriebsmodus) vorkonfiguriert: Volumendurchfluss und Summenzähler-
stand
•
1 Summenzähler
Vor-Ort-Bedienung über drei Bedientasten (S, O, F)
Bedienung via HART-Protokoll und FieldTool
PROline Promag 10 H
Endress + Hauser
