Direkte Eingabe der Überrollfrequenzen
Bei der direkten Frequenzeingabe geben Sie eine Drehzahl als Bezugswert und die
zugehörige Lager-Überrollfrequenzen für Außenring, Innenring, Wälzkörper und Wälzkäfig
an. Eine unvollständige Eingabe der Überrollfrequenzen wird ebenfalls akzeptiert, jedoch
können Sie dann die Überwachung des Lagers auf die entsprechende Schadensart nicht
aktivieren.

Eingabe der Lagergeometrie

Bei der Eingabe der Lagergeometrie werden vier geometrische Kennzahlen festgelegt:
● Kontaktwinkel der Wälzkörper im Käfig α
● Wälzkreisdurchmesser D
● Wälzkörperdurchmesser D
● Anzahl der Wälzkörper Z

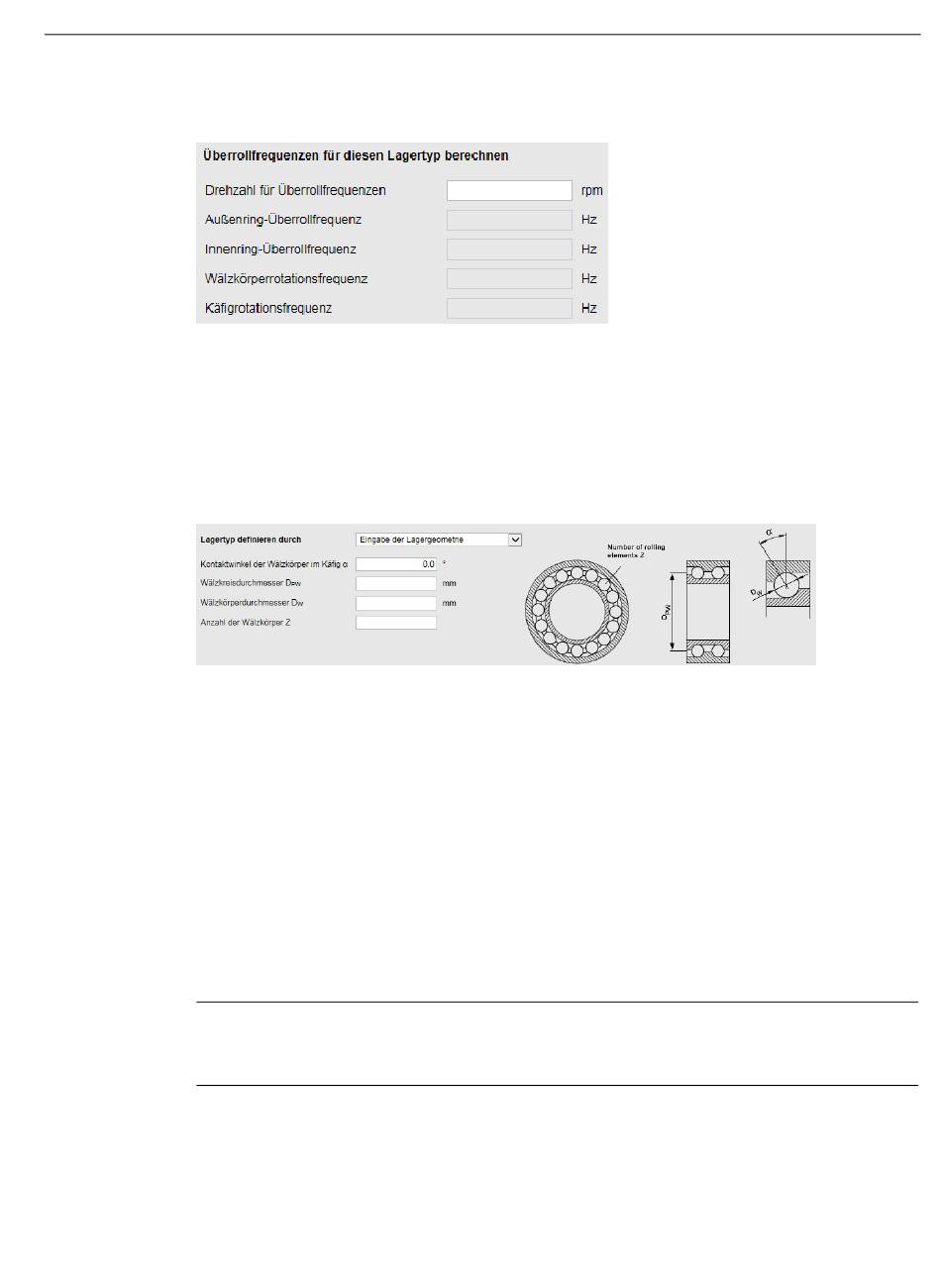

Überrollfrequenzen-Rechner
Die Seite "Lagertypen" enthält einen Überrollfrequenzen-Rechner. Nach Eingabe einer
beliebigen Drehzahl (Drehzahl der Welle/Achse) werden für den aktuellen Lagertyp die
Überrollfrequenzen für Außenring, Innenring, Wälzkörper und Wälzkäfig unmittelbar
angezeigt.
Hinweis
Lagertypen können auch mittels eines CSV-basierten Imports von der Seite "Speichern und
Wiederherstellen" auf das Gerät gebracht werden.
