Grundlagen der Schwingungsüberwachung und -diagnose
4.3 Messung von Schwingungen
4.3
Messung von Schwingungen
4.3.1
Beschleunigungsaufnehmer
Piezoelektrische Sensoren
Für die in der Schwingungsüberwachung mit SM 1281 abzudeckenden Frequenzen und
Frequenzbereiche werden piezoelektrische Beschleunigungssensoren verwendet. Diese
Sensoren erzeugen bei dynamischen Druck- und Zugkräften ein analoges Spannungssignal,
das weiterverarbeitet werden kann. Statische Beschleunigungskräfte wie z. B. die
Erdbeschleunigung werden von diesen Sensoren nicht erfasst. Ein Industriestandard für
piezoelektrische Sensoren ist IEPE (Integrated Electronics Piezo-Electric).

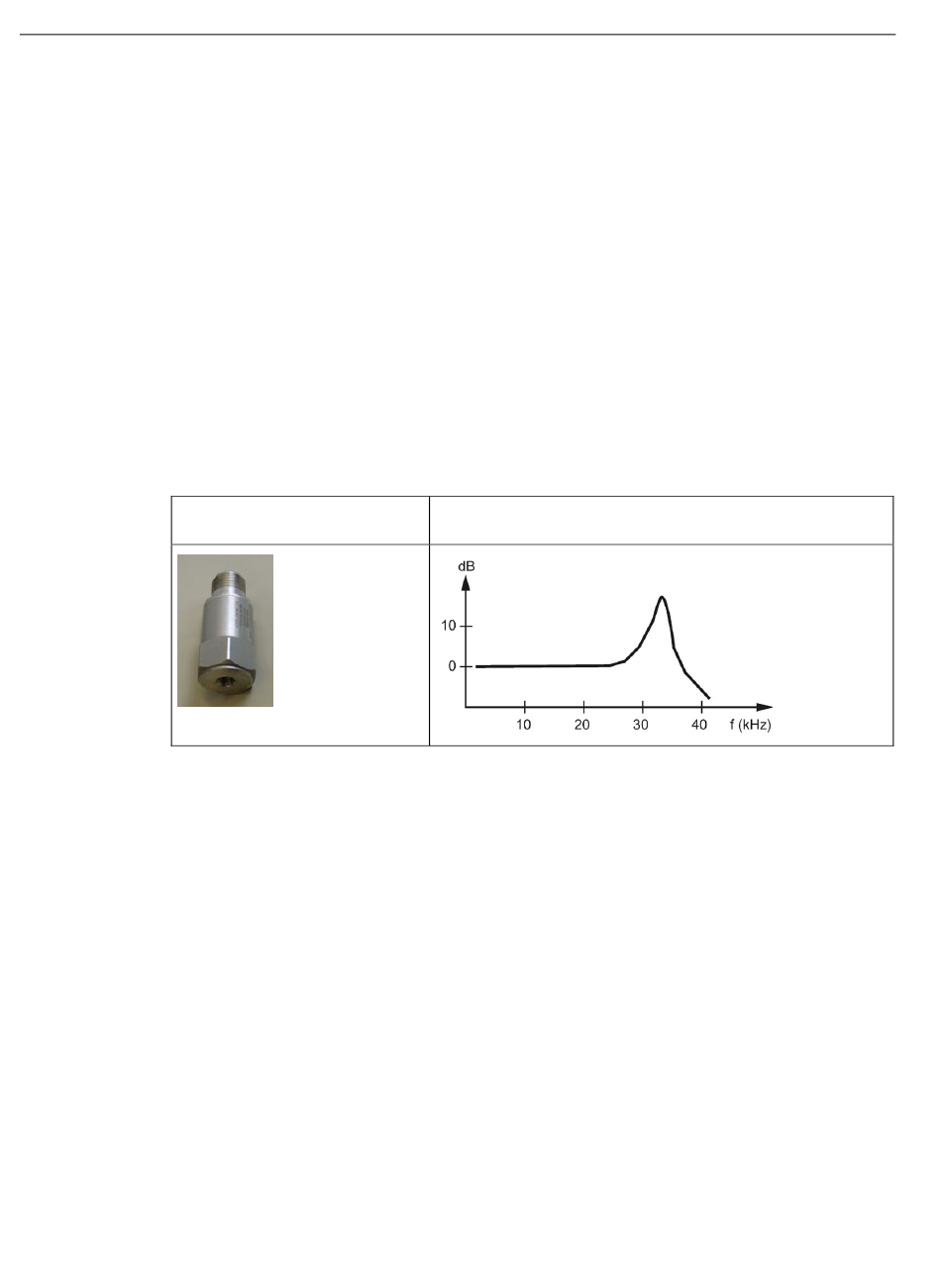

Das folgende Bild zeigt ein Beispiel eines Frequenzaufnehmers mit dem typischen
Frequenzgang.
Beschleunigungsaufnehmer
18
Typisches Frequenzverhalten
(Resonanz bei 34 bis 36 kHz)
