Grafikeinstellungen

SM 1281 Condition Monitoring
Betriebsanleitung, 09/2018, A5E36912747-AF
12.3 Parametrieren über die SM 1281-Weboberfläche

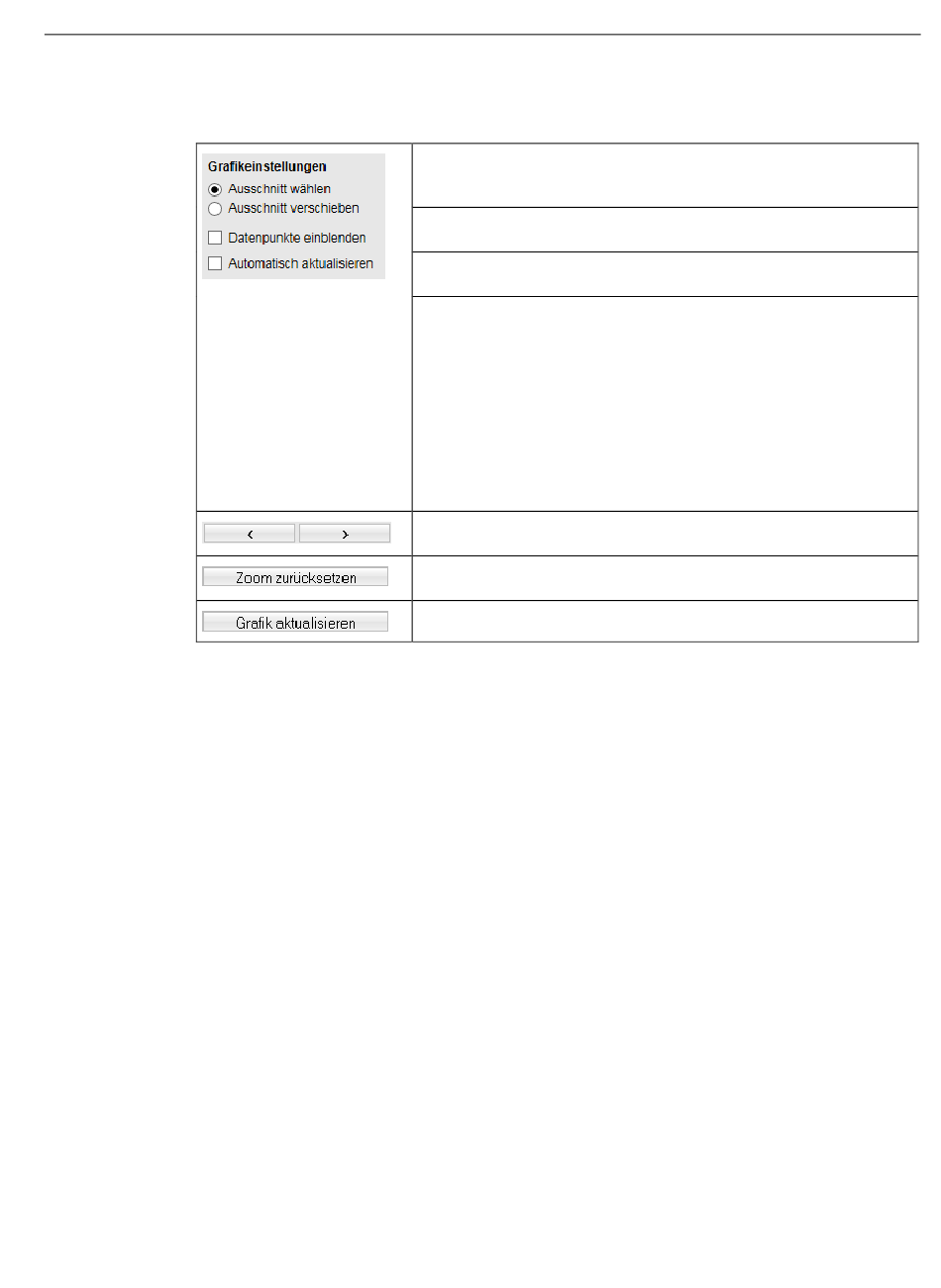

Ausschnitt wählen: Mit Mausrad oder Lasso (Rechteck mit linker
Maustaste über gewünschten Bereich aufziehen) können Sie einen
Ausschnitt vergrößert anzeigen.
Ausschnitt verschieben: In diesem Modus können Sie bei gedrückter
linker Maustaste den betrachteten Bildbereich verschieben.
Datenpunkte einblenden:
Kurvenstützpunkte hervorheben / nicht hervorheben.
Automatisch aktualisieren:
Aktiv (Häkchen gesetzt): Zyklische Aktualisierung der angezeigten
Spektren
Inaktiv (Häkchen nicht gesetzt): Keine zyklische Aktualisierung der
angezeigten Spektren. Solange das Häkchen nicht gesetzt ist, bleiben
die zu diesem Zeitpunkt vorhandenen aktuellen Spektren erhalten.
HINWEIS: Auch bei inaktiver zyklischer Aktualisierung werden weiter-
hin die aktuellen Spektren berechnet und die Schwellwertüberwa-
chung durchgeführt. Auf der Webseite "Aktualwerte" werden die
Überwachungsergebnisse für die aktuellen Spektren auch angezeigt.
Mit diesen Schaltflächen können Sie den dargestellten Frequenzbe-
reich horizontal verschieben.
Über diese Schaltfläche wird die Darstellung wieder auf den ursprüng-
lichen Bereich eingestellt.
Einstellungen übernehmen und Chartanzeige aktualisieren
