Funktionen integrieren mit der SM 1281 Bibliothek
11.4 Arbeiten mit der Bibliothek
Nr. Schritt
5 Weisen Sie dem Eingangs- / Ausgangs-
parameter
DBStateModule
das entsprechende Element aus dem
dule
Datenbaustein "SM1281_Status" und
"SM1281_Backup" zu.
Den Eingangs- / Ausgangsparameter
verschalten Sie dazu mit der
DBStateModule
Variablen "Module1" vom Datentyp "Struct"
aus dem Datenbaustein "SM1281_Status".
Den Eingangs- / Ausgangsparameter
verschalten Sie mit der Variab-
ckupModule
len "Module1" vom Datentyp "Struct" aus
dem Datenbaustein "SM1281_Backup".
Ergebnis:
Nachdem Sie alle Schritte vorgenommen
haben, ist der Baustein verschaltet (siehe
Abbildung).
Für jedes SM 1281 wird ein Aufruf des Bau-
steins "SM1281_Module" im Anwenderpro-
gramm benötigt. Bei der Verwendung von
mehr als einem SM 1281 müssen die Daten-
strukturen in den Datenbausteinen
"SM1281_Status" und "SM1281_Backup" um
die benötigte Anzahl der Module erweitert
werden, z. B. durch Copy&Paste der Modul-
struktur.
122

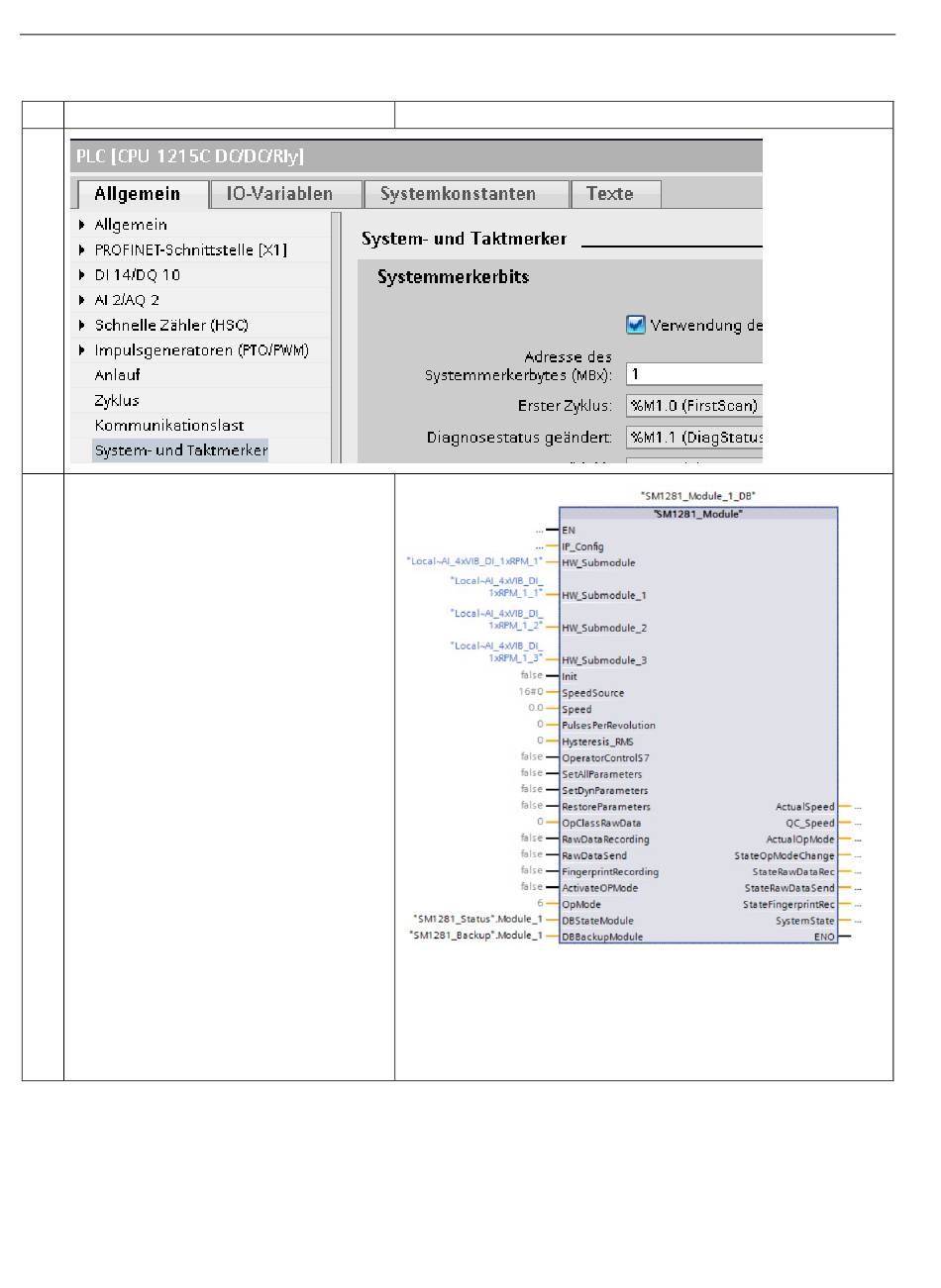

Ansicht im TIA Portal
