Systemübersicht

5.3 SM 1281 Aufbau

5.3
SM 1281 Aufbau
SM 1281 Aufbau

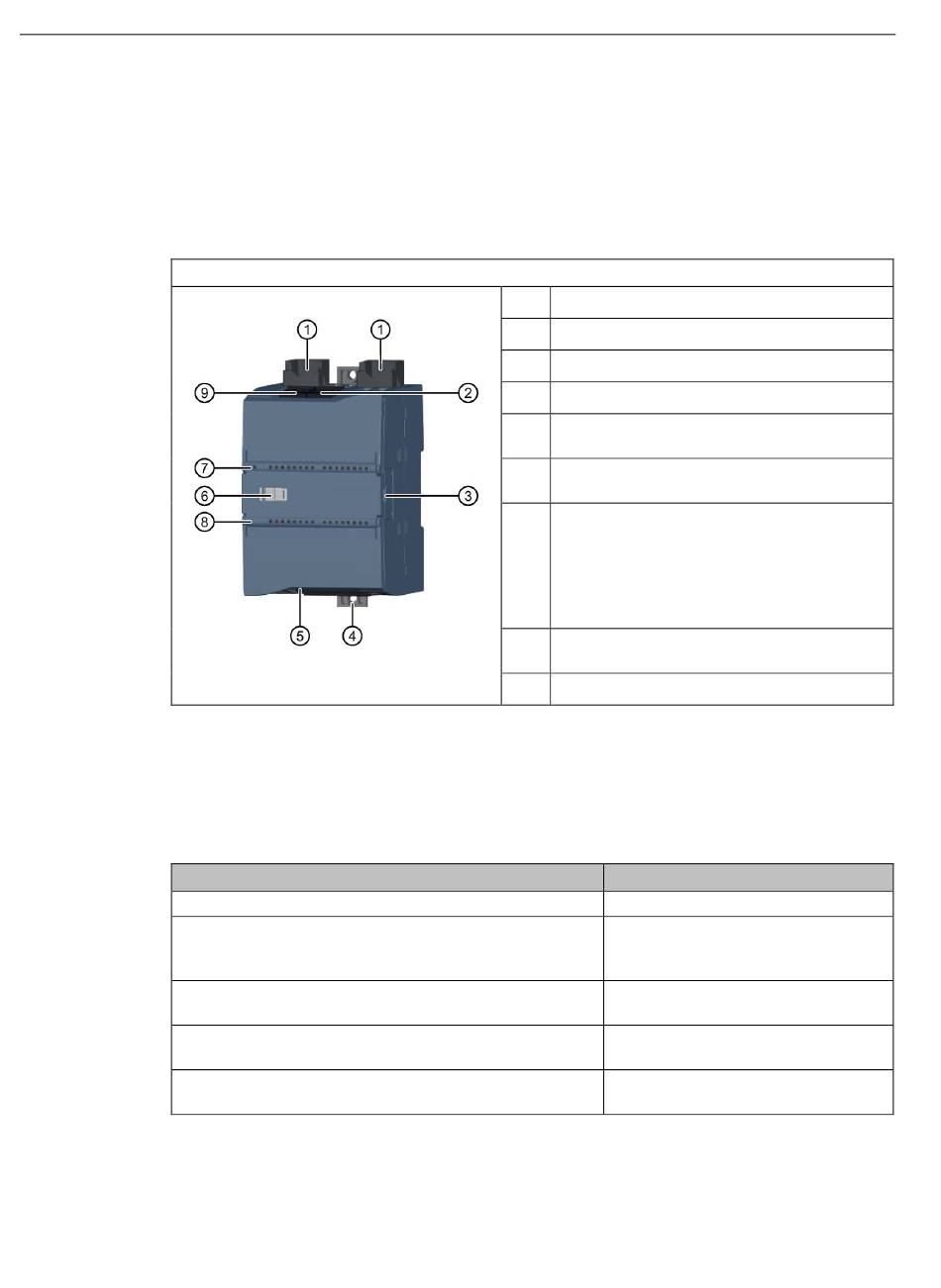

Tabelle 5- 2 SM 1281 Aufbau
Aufbau
5.4

Bestelldaten

Tabelle 5- 3 Bestelldaten
Produkt
SIPLUS CMS1200 SM 1281 Condition Monitoring
SM 1281 Schirmbügel-Set, bestehend aus zwei Schirmbü-
geln und fünf Klemmbügeln für die EMV-gerechte Anbin-
dung von Signal- und Geberleitungen an das SM 1281
SIPLUS CMS2000 Verbindungskabel zum Anschluss von
VIB-Sensoren mit MIL-Steckern; Länge 3 m
SIPLUS CMS2000 Verbindungskabel zum Anschluss von
VIB-Sensoren mit MIL-Steckern; Länge 10 m
SIPLUS CMS2000 VIB-Sensor
(Vibrationssensor IEPE)
42
Ethernet-Anschlüsse
Anschluss für Drehzahlsensor
Rückwandbusanbindung "Downstream"
Montageschieber
Anschlüsse für vier
IEPE-Schwingungssensoren
Schiebelasche für Rückwandbusanbindung
"Upstream"
LEDs
DIAG (rot/grün): S7-Diagnoseanzeige
MON (grün): Überwachung aktiv;
zeigt an, dass sich das Gerät im Zustand
"RUN: Überwachen" befindet.
4 x IEPE ERROR (rot): zeigt Fehlerzustand
des jeweiligen IEPE-Messkanals an.
Stromversorgungsanschluss DC 24 V
Artikelnummer
6AT8007-1AA10-0AA0
6AT8007-1AA20-0AA0
6AT8002-4AC03
6AT8002-4AC10
6AT8002-4AB00
Betriebsanleitung, 09/2018, A5E36912747-AF
