Parametrieren / Projektieren
12.3 Parametrieren über die SM 1281-Weboberfläche
12.3.4.2

Spektren

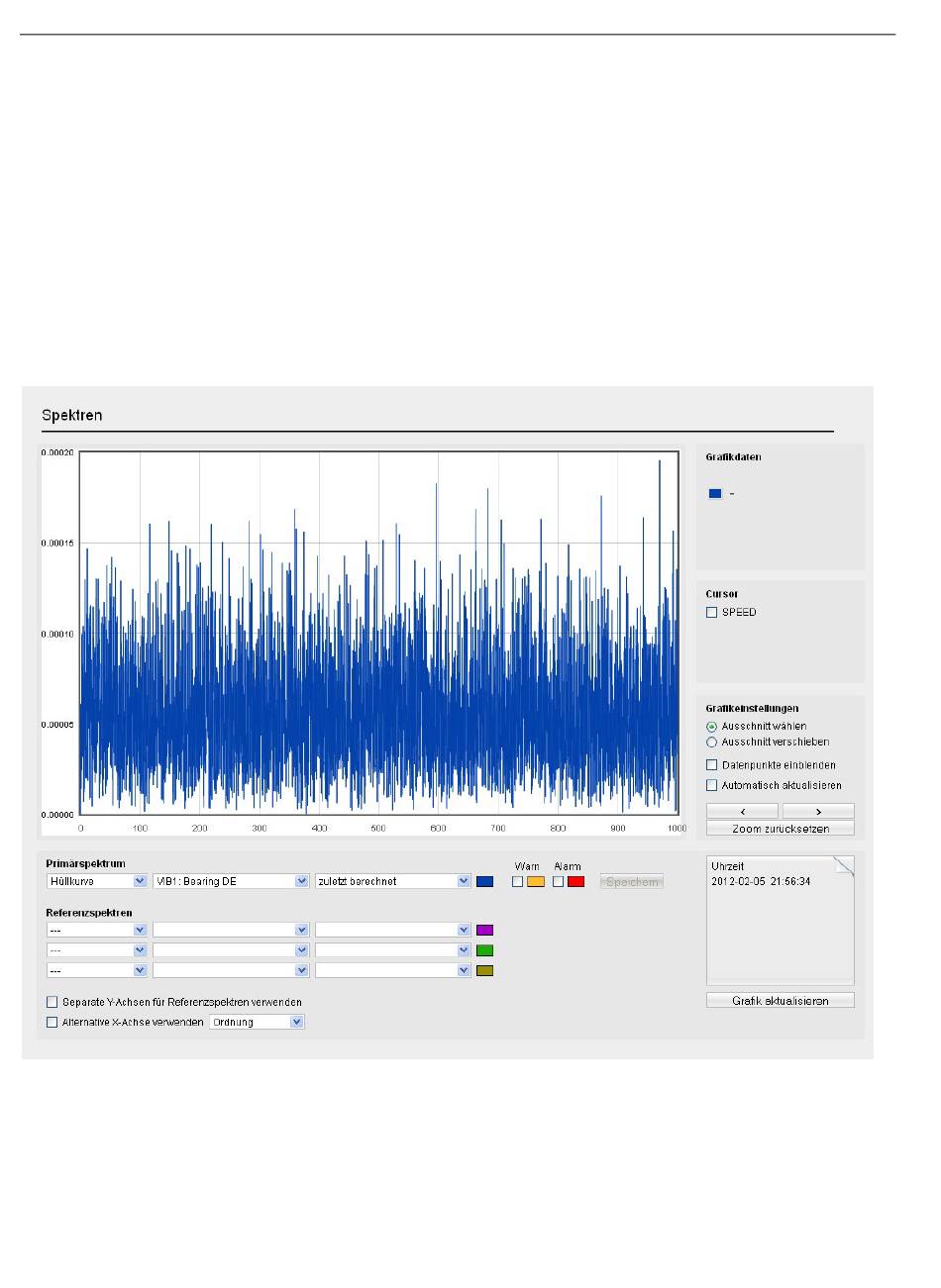

Auf der Webseite "Spektren" können Sie sich Spektren in einem Chart anzeigen lassen und
Fingerprints von aktuellen Spektren speichern. Ein Primärspektrum und maximal drei
Referenzspektren sind gleichzeitig darstellbar. Folgende Spektrumsarten können angezeigt
werden:
● Geschwindigkeitsspektrum
● Beschleunigungsspektrum
● Hüllkurvenspektrum
Zum Öffnen der Webseite klicken Sie im Navigationsbereich auf "Überwachungsergebnisse
> Spektren".
Im Bild ist auf der x-Achse die Frequenz und auf der y-Achse die Amplitude dargestellt. Sie
können für die x-Achse auch alternativ eine Skalierung in "Umdrehungen pro Minute" oder
als einheitenlose "Ordnung" (Quotient aus Frequenz und Drehzahl) einstellen.
