SITRANS
Akustische Sensoren
SITRANS CU02
Betriebsanleitung
03/2017
A5E45103521-AA
Allgemeines zum SITRANS
___________________
CU02
___________________
Technische Daten
___________________
Installation
___________________
Verschaltung
___________________
Betrieb
___________________
Einstellung
___________________
Programmierung
___________________
Einstellung der Verriegelung
___________________
Wartung
1
2
3
4
5
6
7
8
9
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Siemens SITRANS CU02
Inhaltszusammenfassung für Siemens SITRANS CU02
- Seite 1 Allgemeines zum SITRANS ___________________ CU02 ___________________ Technische Daten ___________________ SITRANS Installation ___________________ Verschaltung Akustische Sensoren SITRANS CU02 ___________________ Betrieb ___________________ Einstellung Betriebsanleitung ___________________ Programmierung ___________________ Einstellung der Verriegelung ___________________ Wartung 03/2017 A5E45103521-AA...
-
Seite 2: Rechtliche Hinweise
Hinweise in den zugehörigen Dokumentationen müssen beachtet werden. Marken Alle mit dem Schutzrechtsvermerk ® gekennzeichneten Bezeichnungen sind eingetragene Marken der Siemens AG. Die übrigen Bezeichnungen in dieser Schrift können Marken sein, deren Benutzung durch Dritte für deren Zwecke die Rechte der Inhaber verletzen kann. Haftungsausschluss Wir haben den Inhalt der Druckschrift auf Übereinstimmung mit der beschriebenen Hard- und Software geprüft. -
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Allgemeines zum SITRANS CU02 ......................5 Übersicht ........................... 5 Technische Daten ........................... 7 Installation .............................. 9 Montage ............................ 9 Hutschienenmontage ......................10 Verschaltung ............................13 Anschlussplan ......................... 13 Anschluss des Sensors SITRANS AS100 ................14 Betrieb ..............................17 Startverzögerung ........................17 Anzeige ........................... - Seite 4 Inhaltsverzeichnis SITRANS CU02 Betriebsanleitung, 03/2017, A5E45103521-AA...
-
Seite 5: Allgemeines Zum Sitrans Cu02

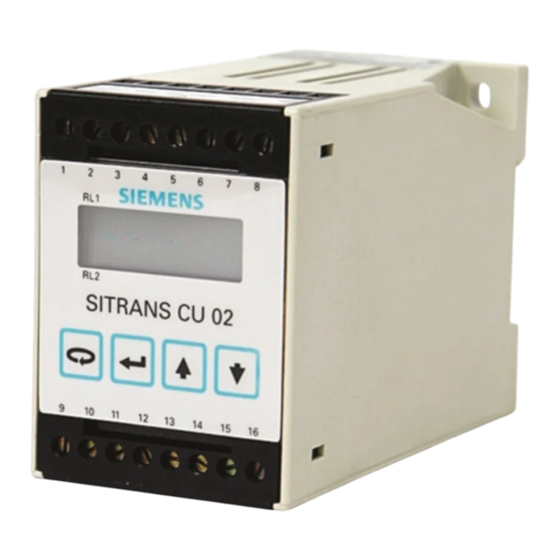

Allgemeines zum SITRANS CU02 Übersicht Hinweis SITRANS CU02 darf nur gemäß den Anweisungen in dieser Betriebsanleitung verwendet werden. SITRANS CU02 ist eine Auswerteeinheit für den akustischen Sensor SITRANS AS100 mit diversen Überwachungsfunktionen. Eigenschaften ● LCD ● 2 Wechselkontakte (SPDT) ● 4 - 20 mA Ausgang, isoliert ●... - Seite 6 Allgemeines zum SITRANS CU02 1.1 Übersicht SITRANS CU02 Betriebsanleitung, 03/2017, A5E45103521-AA...
-
Seite 7: Technische Daten
55 mm x 75 mm x 110 mm B x H x T (2.2" x 3" x 4.4" B x H x T) • Polycarbonat • Montage: Hutschiene DIN (DIN 46277 oder DIN EN50022) • • Feldgehäuse / Schalttafeleinbau • SITRANS CU02 Betriebsanleitung, 03/2017, A5E45103521-AA... - Seite 8 Technische Daten Schutzart: IP 20 • Zulassung: CSA Allgemeine Verwendung, CE • Gewicht: 550 g (18 oz) • SITRANS CU02 Betriebsanleitung, 03/2017, A5E45103521-AA...
-
Seite 9: Installation
Installation Hinweis Die Installation darf nur durch qualifiziertes Personal und unter Beachtung der örtlichen, gesetzlichen Bestimmungen durchgeführt werden. Dieses Produkt ist elektrostatisch empfindlich. Befolgen Sie angemessene Verfahren zur Erdung. Montage Maße ① Montageloch (x 2) SITRANS CU02 Betriebsanleitung, 03/2017, A5E45103521-AA... -
Seite 10: Hutschienenmontage
Installation 3.2 Hutschienenmontage Feldgehäuse / Schalttafeleinbau ① Gewindeschneiden für 4 mm (#8) Schrauben (x 2). Hutschienenmontage Montage SITRANS CU02 Betriebsanleitung, 03/2017, A5E45103521-AA... - Seite 11 Installation 3.2 Hutschienenmontage Ausbau SITRANS CU02 Betriebsanleitung, 03/2017, A5E45103521-AA...
- Seite 12 Installation 3.2 Hutschienenmontage SITRANS CU02 Betriebsanleitung, 03/2017, A5E45103521-AA...
-
Seite 13: Verschaltung
• Alle Feldanschlüsse müssen gegen mind. 250 V isoliert sein. • Die Relaiskontaktklemmen sind für Geräte ohne frei zugängliche, stromführende Teile bestimmt. Die Verkabelung muss gemäß den VDE-Vorschriften erfolgen. • Die maximal zulässige Betriebsspannung zwischen benachbarten Relaiskontakten beträgt 250 V. SITRANS CU02 Betriebsanleitung, 03/2017, A5E45103521-AA... -
Seite 14: Anschluss Des Sensors Sitrans As100
' und grün an 'com'. • Erweiterter Temperaturbereich ① Rot/schwarz ② Orange/grün ③ Braun/gelb ④ Wahl des Sensorbereichs hohe Empfindlichkeit = rot und orange an 'V • niedrige Empfindlichkeit = rot an 'V ' und orange an 'com'. • SITRANS CU02 Betriebsanleitung, 03/2017, A5E45103521-AA... -
Seite 15: Anschluss Relaisausgang
P14 / 24 = 1 Reset-Knopf Ausschließliche Verwendung der Relais in Anlagen, deren Kurzschlusskapazität der Stromkreise, in denen sie angeschlossen sind, durch Sicherungen begrenzt ist, deren Nennleistung die der Relais nicht übersteigt. *Siehe Abschnitt Betrieb \ Alarm. SITRANS CU02 Betriebsanleitung, 03/2017, A5E45103521-AA... - Seite 16 Die Anlage muss durch eine 16 A-Sicherung oder einen Leitungsschutzschalter kundenseitig abgesichert sein. Ein Schalter als Trennvorrichtung für die Anschlussspannung (mit entsprechender Kennzeichnung) muss in der Nähe des Geräts und für den Bediener leicht erreichbar angebracht sein. SITRANS CU02 Betriebsanleitung, 03/2017, A5E45103521-AA...
-
Seite 17: Betrieb
Betrieb Startverzögerung Bei Inbetriebnahme des SITRANS CU02 verhindert die Startverzögerung, dass die Relais im programmierten Zeitraum (Parameter P80) einen Alarm melden. Anzeige ① Programmierung ② Alphanumerisch ③ Prozentanzeige ④ Parameterwert ⑤ Relais 2 'Alarm' ⑥ Relais 1 'Alarm' Der SITRANS CU02 zeigt das Eingangssignal (V... -
Seite 18: Relais
Betrieb 5.3 Relais Relais Der SITRANS CU02 besitzt zwei programmierbare Relais (P10/20). Im Ruhezustand sind die Relais angezogen (Schließer im geschlossenen Zustand). Im Alarmzustand blinkt das Alarmkennzeichen sofort auf und zeigt an, dass die Relaisverzögerung (P13/23) gestartet wird. Wird der Alarmzustand vor Ablauf der Verzögerungszeit beendet, so erfolgt keine Fehlermeldung. -
Seite 19: Analogausgang
Alarmsollwerte 0,50 V ober- oder unterhalb der Fehler/Nicht-Fehler- Bedingungen eingestellt werden. Analogausgang Der SITRANS CU02 besitzt einen isolierten 4 - 20 mA Analogausgang. Die Werte 4 und 20 mA können auf das Eingangssignal (V ) vom SITRANS Sensor angepasst werden. - Seite 20 Betrieb 5.4 Analogausgang SITRANS CU02 Betriebsanleitung, 03/2017, A5E45103521-AA...
-
Seite 21: Einstellung
P1 Parameterauswahl: Nach unten oder oben auf den gewünschten Parameter blättern Ansicht eines Parameterauswahl, z. B. Parameterwerts: Anzeige Parameterwert, z. B. 2,50 Beenden Ändern eines Parameterauswahl, z. B. Parameterwerts: Anzeige Parameterwert, z. B. 2,50 SITRANS CU02 Betriebsanleitung, 03/2017, A5E45103521-AA... -
Seite 22: Betriebswerte
Notieren Sie gegebenenfalls folgende Werte: = ______- Normales Betriebsniveau • norm = ______- Anormales Betriebsniveau • Wo es nicht möglich ist, die maßgeblichen Werte zu ermitteln, können sie geschätzt und während der Programmierung eingegeben werden. SITRANS CU02 Betriebsanleitung, 03/2017, A5E45103521-AA... -
Seite 23: Programmierung
Modus und lassen Sie die Anlage im Betriebsbereich laufen. Notieren Sie die den Sollwerten entsprechenden %-Werte. Hinweis Bei Montage des Sensors in Bereichen mit hohen Funk-/Frequenzstörungen müssen die Alarmsollwerte 0,50 V ober- oder unterhalb der Fehler/Nicht-Fehler-Bedingungen eingestellt werden. SITRANS CU02 Betriebsanleitung, 03/2017, A5E45103521-AA... - Seite 24 P22 = Eingabe Sollwert in % für Außer-Band-Alarm: P21 = Eingabe Max. Sollwert in % P22 = Eingabe Min. Sollwert in % für In-Band-Alarm: P21 = Eingabe Min. Sollwert in % P22 = Eingabe Max. Sollwert in % SITRANS CU02 Betriebsanleitung, 03/2017, A5E45103521-AA...
-
Seite 25: Zusatzfunktionen
0 = Auto Reset • ƒ 1 = manuelles Rücksetzen • P-80 Startverzögerung (1 bis 999 s) ƒ = 10 P-85 Dämpfung, mA Ausgang (1 bis 999) ƒ P-86 Dämpfung, Anzeige (1 bis 999) ƒ SITRANS CU02 Betriebsanleitung, 03/2017, A5E45103521-AA... - Seite 26 Programmierung 7.4 Parameterliste P-90 Software-Versionsnummer P-99 Rücksetzen: 0 = normal ƒ 9 = Reset Werkseinstellung ƒ Zugriff nur möglich, wenn der Relaisbetriebsmodus aktiviert ist • SITRANS CU02 Betriebsanleitung, 03/2017, A5E45103521-AA...
-
Seite 27: Einstellung Der Verriegelung
Sperre deaktiviert, Zugriff auf Verriegelung Programmierung erlaubt Bezugswert Code zum Aktivieren Verriegelung aktiviert, Zugriff auf Programmierung abgelehnt Verriegelung aufheben Verriegelung aktiviert, Zugriff auf Programmierung abgelehnt Bezugswert Code zum Deaktivieren Sperre deaktiviert, Zugriff auf Programmierung erlaubt SITRANS CU02 Betriebsanleitung, 03/2017, A5E45103521-AA... - Seite 28 Einstellung der Verriegelung SITRANS CU02 Betriebsanleitung, 03/2017, A5E45103521-AA...
-
Seite 29: Wartung
Wartung Der SITRANS CU02 ist wartungsfrei. Eine regelmäßige Überprüfung ist jedoch empfehlenswert. SITRANS CU02 Betriebsanleitung, 03/2017, A5E45103521-AA... - Seite 30 Wartung SITRANS CU02 Betriebsanleitung, 03/2017, A5E45103521-AA...
