Anschließen

9.3 Kabelschirm auflegen

9.3 Kabelschirm auflegen
Folgende Prozesssignale des SM 1281 müssen über geschirmte Leitungen angeschlossen
werden:
● Drehzahlsensor
● Sensorsignale (VIB1 bis VIB 4)
Legen Sie dazu die Schirme der Leitungen mit Hilfe der Klemmbügel auf den oberen und /
oder unteren Schirmbügel auf. Das Schirmbügel-Set ist als Zubehör bestellbar (siehe
Bestelldaten (Seite 42)).

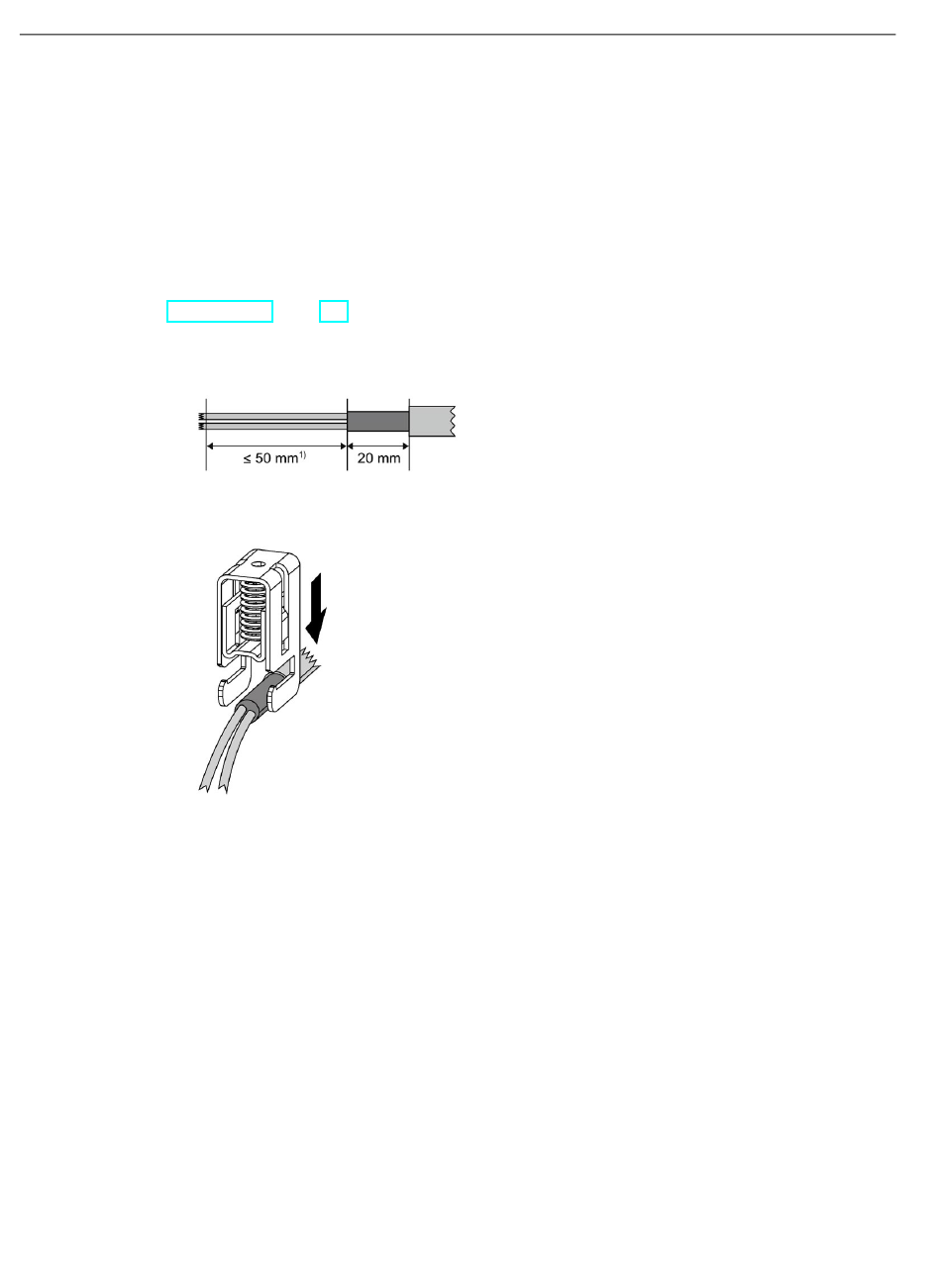

Gehen Sie wie folgt vor:
1. Isolieren Sie das Kabel ab.
1)
2. Drücken Sie die Klemmbügel auf das Schirmgeflecht des Kabels.
82
Länge ist abhängig vom Abstand zwischen Schirmbügel und Gerät.
