Das Verfahren zur Hüllkurvenanalyse

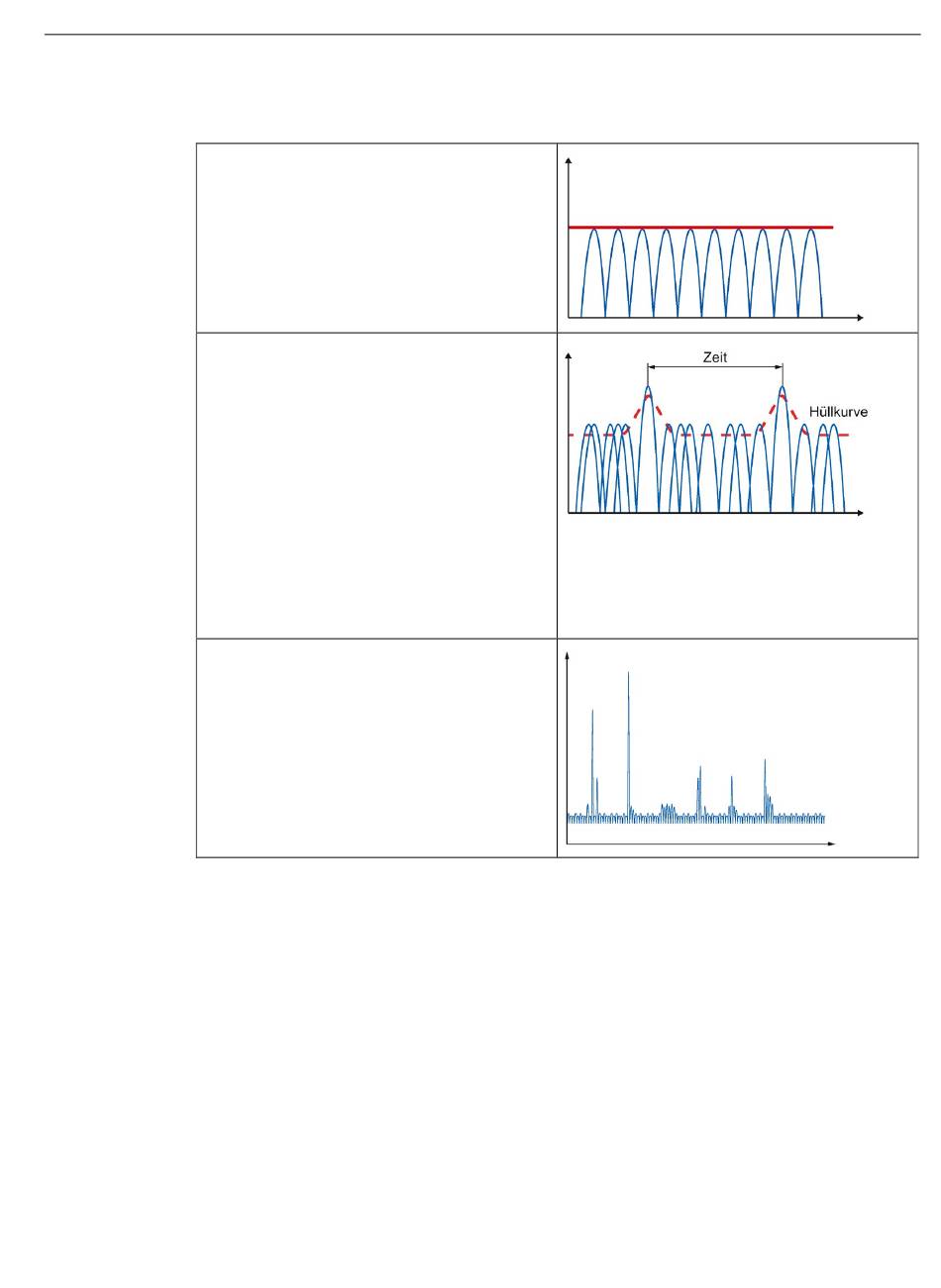

Gefiltertes Zeitsignal der Schwingbeschleunigung
zur Analyse von Wälzlagerschäden. Bei gleich-
bleibender Amplitude ist die Einhüllende für die-
ses Zeitsignal annähernd eine waagrechte
Gerade.
Beim Überrollen eines Defektes entstehen perio-
disch auftretende Stoßimpulse, die sich den Ma-
schinenschwingungen überlagern, d. h. die oben
beschriebene, waagrechte Gerade als Hüllkurve
wird durch diese Impulse periodisch unterbro-
chen bzw. überlagert.
Der so entstehende Hüllkurvenverlauf beinhaltet
ausschließlich Defektinformationen. Deshalb
werden bereits kleinste Defekte sichtbar, unab-
hängig von den wesentlich energiereicheren
Maschinenschwingungen, die das Schwingungs-
signal in den betrachteten Frequenzbereichen
nicht modulieren.
Die Hüllkurve bildet sich im Mittel des gleichge-
richteten Trägersignals.
Durch Umwandlung des Zeitsignals in ein Fre-
quenzsignal werden die Defektfrequenzen sicht-
bar.
