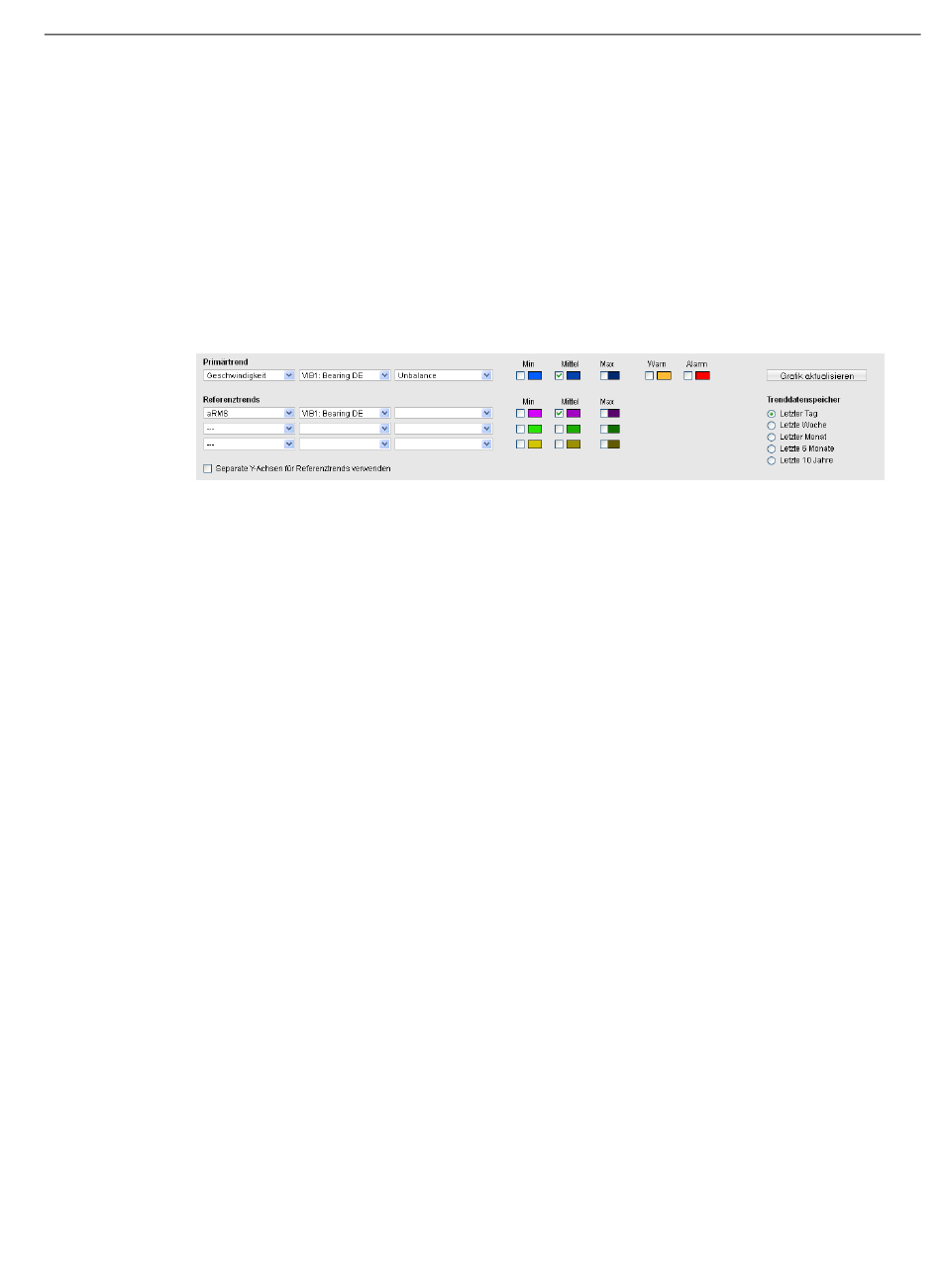

Primärtrend, Referenztrends
Für die Anzeige von Trendverläufen wählen Sie
● einen beliebigen kanalbezogenen Messwert als Hauptwert, z. B. aRMS auf VIB1,
● bis zu drei weitere kanalbezogene Werte als Referenzwerte, z. B. vRMS auf VIB2.
Aufgezeichnete Spektrentrends werden durch Wahl des Spektrums (Hüllkurve,
Beschleunigung, Geschwindigkeit), des Kanals (VIB1 - VIB4) und des Trendnamens (vom
Benutzer vergeben in den entsprechenden Schwellwertbändern) ausgewählt. Die Felder für
Trendnamen bleiben ausgegraut und funktionslos, wenn kein Spektrum (sondern RMS oder
Drehzahl) in der betroffenen Zeile ausgewählt ist.
Es sind maximal 4 Kanäle gleichzeitig darstellbar. Für jeden ausgewählten Wert kann
wahlweise Minimum-, Maximum-, und/oder Durchschnittswert angezeigt werden. Die
Darstellung der max. 12 Kurven erfolgt in einem festen Farbschema. Für den "Primärtrend"
können Sie sich zusätzlich die aktuell von der S7 vorgegebenen Warn- und Alarmgrenzen
anzeigen lassen.
Sie können festlegen, ob nur die Y-Achse des "Primärtrends" angezeigt wird, oder für jeden
"Referenztrend" eine eigene Y-Achse angezeigt wird.
