7.4 Einsatzort

Wahl des Einsatzortes / Einbaulage

Das Gerät kann auf einer Hutschiene befestigt werden.
● Zulassige Einbaulagen: horizontal oder vertikal
● Zulässige Umgebungstemperatur:
– Horizontale Installation: -20 °C bis 60 °C
– Vertikale Installation: -20 °C bis 45 °C
Halten Sie die Mindestabstände zu Wänden und anderen Geräten ein:
Seiten 0 mm, oben 40 mm, unten 25 mm für Belüftung / Entlüftung
Bild 7-1
Beachten Sie dabei die folgenden Geräteabmessungen:
Tabelle 7- 1 Geräteabmessungen
Maße
Breite
Höhe
Tiefe
ACHTUNG
Sachschaden durch Überhitzung
Halten Sie Hinweise zum Einsatzort und zur Einbaulage unbedingt ein. Sonst kann das
Gerät durch Überhitzung Fehlfunktionen oder bleibenden Schaden erleiden.
76

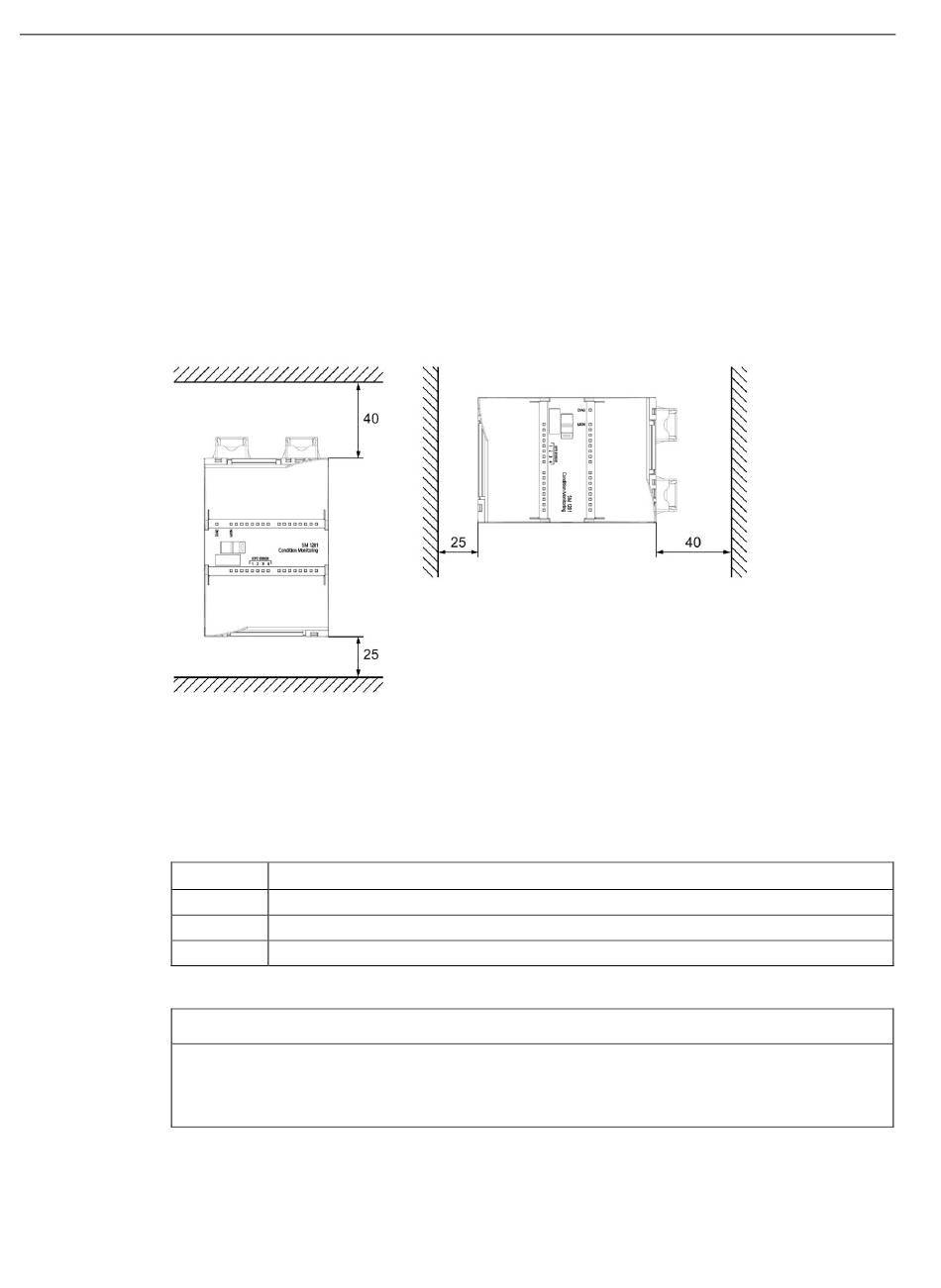

Mindestabstände bei horizontaler und vertikaler Installation
70 mm
112 mm
75 mm
