9.2

Klemmenbelegung

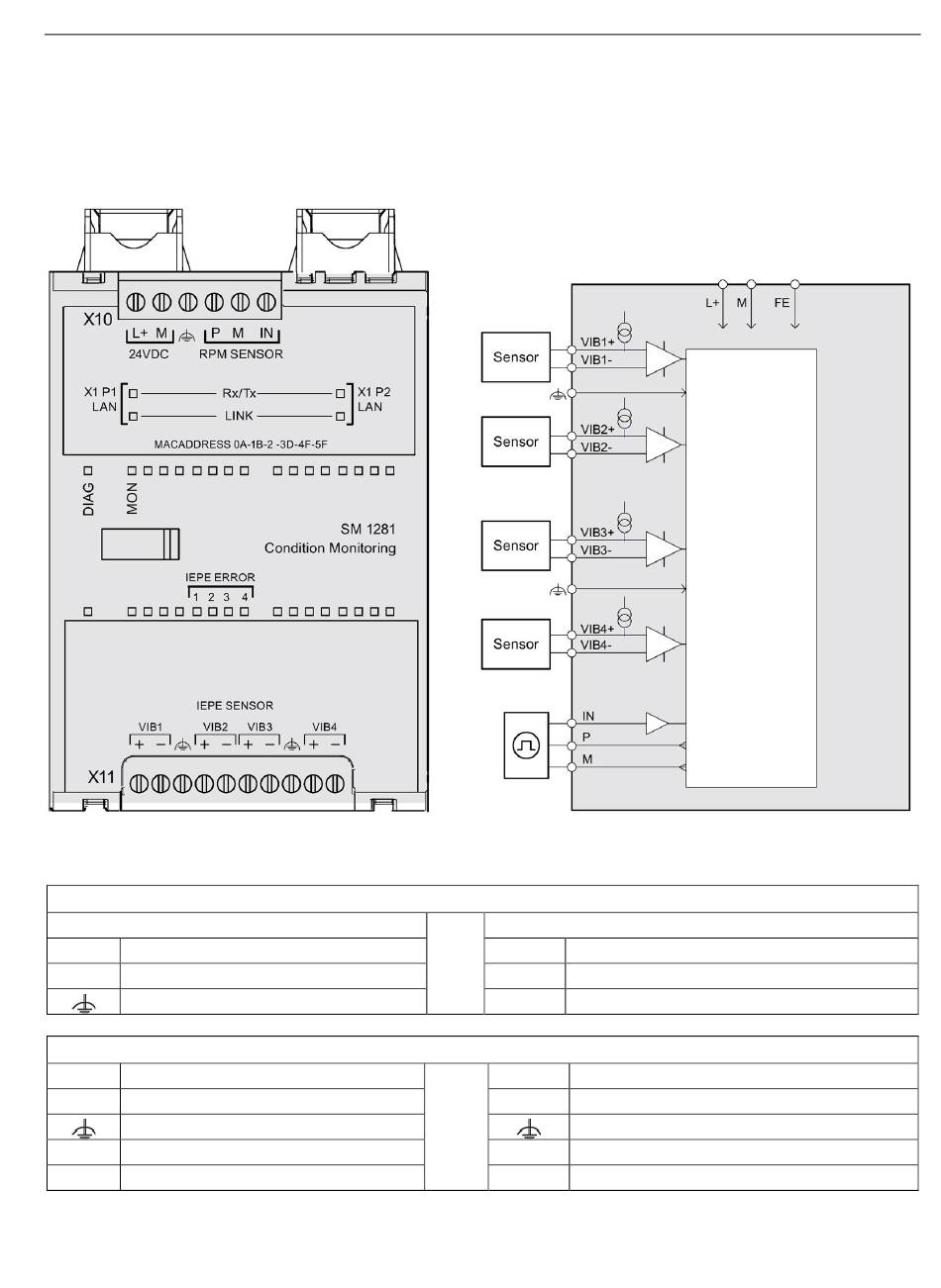

Die nachfolgende Grafik zeigt die Anschlussklemmen des Geräts und das zugehörige
Blockschaltbild:
Bild 9-1 Anschlussbild und Blockschaltbild
Klemmenbelegung X10
DC 24 V-Versorgung
L+ 24 V-Versorgung für SM 1281 (+)
M 24 V-Versorgung für SM 1281 (-)
Funktionserde "Modul"
Klemmenbelegung X11
VIB1+ IEPE-Sensoreingang 1
VIB1- IEPE-Sensoreingang 1
Funktionserde VIB
VIB2+ IEPE-Sensoreingang 2
VIB2- IEPE-Sensoreingang 2
SM 1281 Condition Monitoring
Betriebsanleitung, 09/2018, A5E36912747-AF
RPM Sensor (Digitaler Drehzahleingang)
P 24 V-Versorgung für Drehzahlgeber (+)
M 24 V-Versorgung für Drehzahlgeber (-)
IN Digitaler Eingang
VIB3+ IEPE-Sensoreingang 3
VIB3- IEPE-Sensoreingang 3
Funktionserde VIB
VIB4+ IEPE-Sensoreingang 4
VIB4- IEPE-Sensoreingang 4
