Funktionen integrieren mit der SM 1281 Bibliothek
11.4 Arbeiten mit der Bibliothek
11.4.2

Bausteine in STEP 7 integrieren

Nachfolgend sind die Schritte aufgeführt, um die Bausteine der Bibliothek "SM1281_Library"
in Ihr STEP 7-Programm zu integrieren
Nr. Schritt
1 Um den Funktionsbaustein
"SM1281_Module" und die Funktion
"SM1281_Channel" in Ihr Anwender-
programm zu übernehmen, ziehen Sie mit
Drag&Drop aus der globalen Bibliothek aus
dem Ordner "Typen" den Funktionsbaustein
und die Funktion in den Ordner "Programm-
bausteine" der S7-1200 CPU Ihres TIA Portal
Projekts.
Die in den Bausteinen referenzierten PLC-
Datentypen werden dabei automatisch mit
kopiert.
Ziehen Sie mit Drag&Drop aus der globalen
Bibliothek aus dem Ordner "Kopiervorlagen"
die Datenbausteine "SM1281_Status" und
"SM1281_Backup" in den Ordner "Pro-
grammbausteine" der S7-1200 CPU Ihres
TIA Portal Projekts.
Ergebnis:
Alle benötigten Bausteine aus der
"SM1281_Library" sind in Ihrem Anwender-
programm enthalten (siehe Abbildung).
2 Funktionsbaustein "SM1281_Module" im
Anwenderprogramm aufrufen:
Um den Funktionsbaustein im Anwender-
programm nutzen zu können, muss dieser in
einem zyklischen Organisationsbaustein
aufgerufen werden, z. B. im OB1 "Main".
120

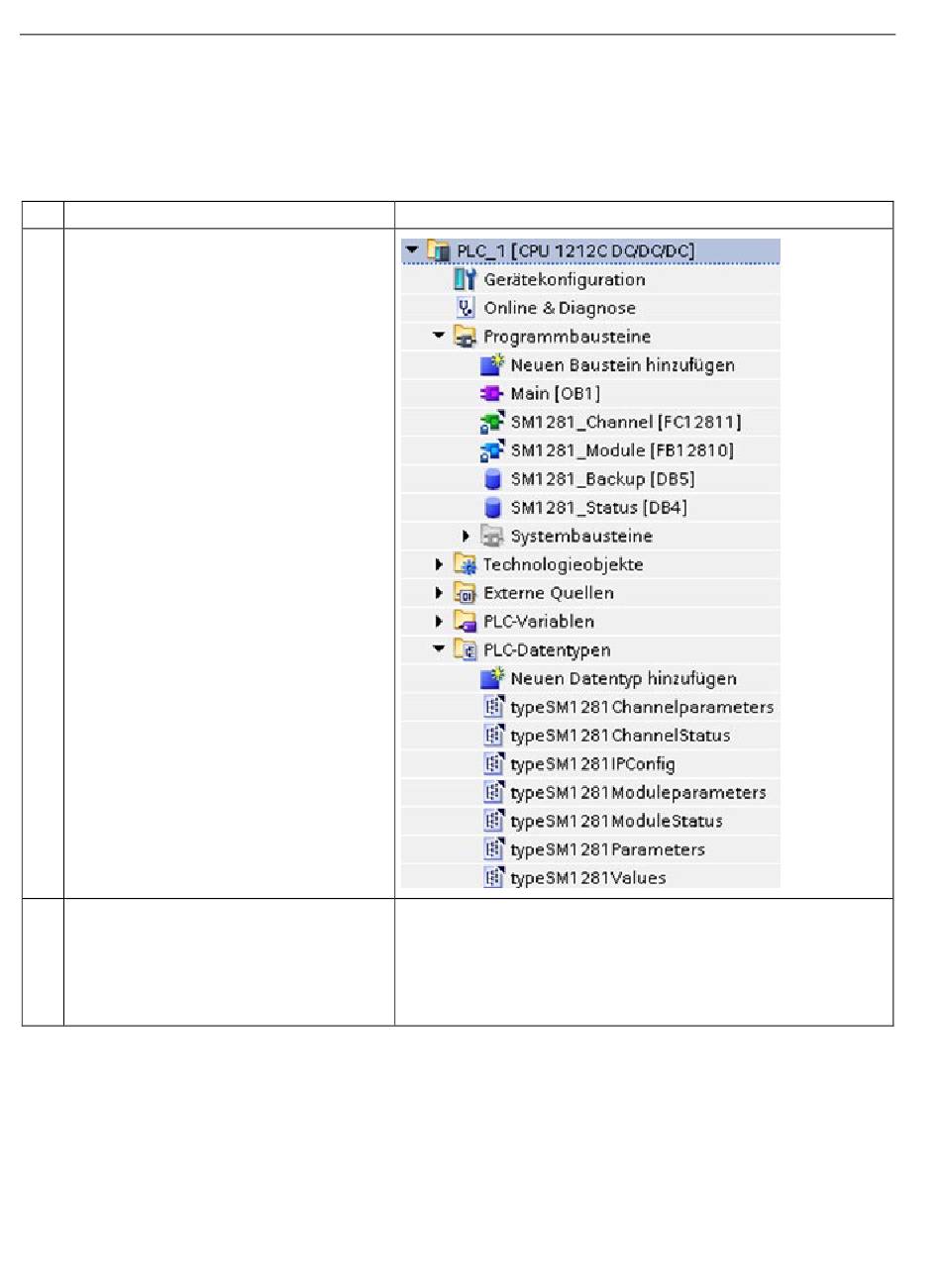

Ansicht im TIA Portal
-
