Parametrieren / Projektieren
12.3 Parametrieren über die SM 1281-Weboberfläche
12.3.2
Generelle Bedienung
12.3.2.1
Aufbau der Bedienoberfläche

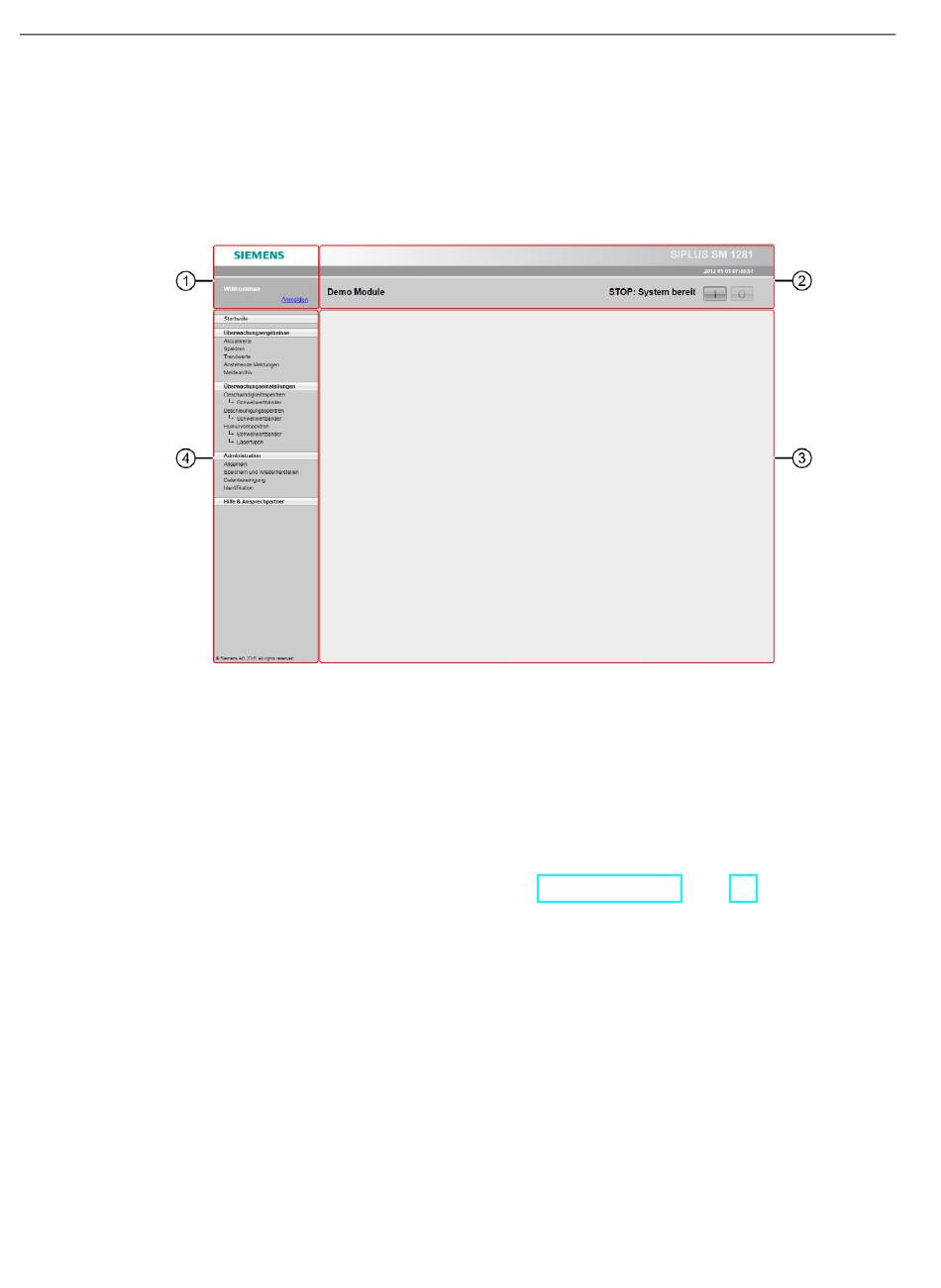

Die Webseiten sind wie folgt aufgebaut:
①
Anmelde-Bereich
Dieser Bereich enthält:
• Namen des angemeldeten Benutzers
• Anmelde- / Abmelde-Funktion
②
Modul-Übersicht
Dieser Bereich enthält:
• Gerätenamen
• Aktuellen Betriebszustand, siehe Kapitel Betriebszustände (Seite 44).
• Möglichkeit, in den Gerätezustand STOP zu wechseln, falls das Gerät in RUN ist
• Möglichkeit in den Gerätezustand "RUN: Überwachen", "RUN: Messen" und "RUN: X-
③
Arbeitsbereich:
Dieser Bereich enthält:
• Name der Seite, die im Navigationsbereich ausgewählt wurde
• Die gewählte Webseite mit allen dazu gehörenden Inhalten und Parametern.
④
Navigationsbereich
Dieser Bereich enthält:
• Navigationsbaum, der alle anwählbaren Webseiten des Geräts anzeigt
• Hervorhebung des gerade angewählten Eintrags im Navigationsbaum
136
Tools" zu wechseln, wenn das Gerät in STOP ist
SM 1281 Condition Monitoring
Betriebsanleitung, 09/2018, A5E36912747-AF
