Grundlagen der Schwingungsüberwachung und -diagnose
4.6 Schwingungsdiagnose durch Frequenzanalyse
4.6.3

Spektrum der Schwingbeschleunigung

4.6.3.1

Beschreibung des Diagnoseverfahrens

Merkmale SM 1281
Spektrum
Schwing-
beschleunigung
Spektrum der Schwingbeschleunigung

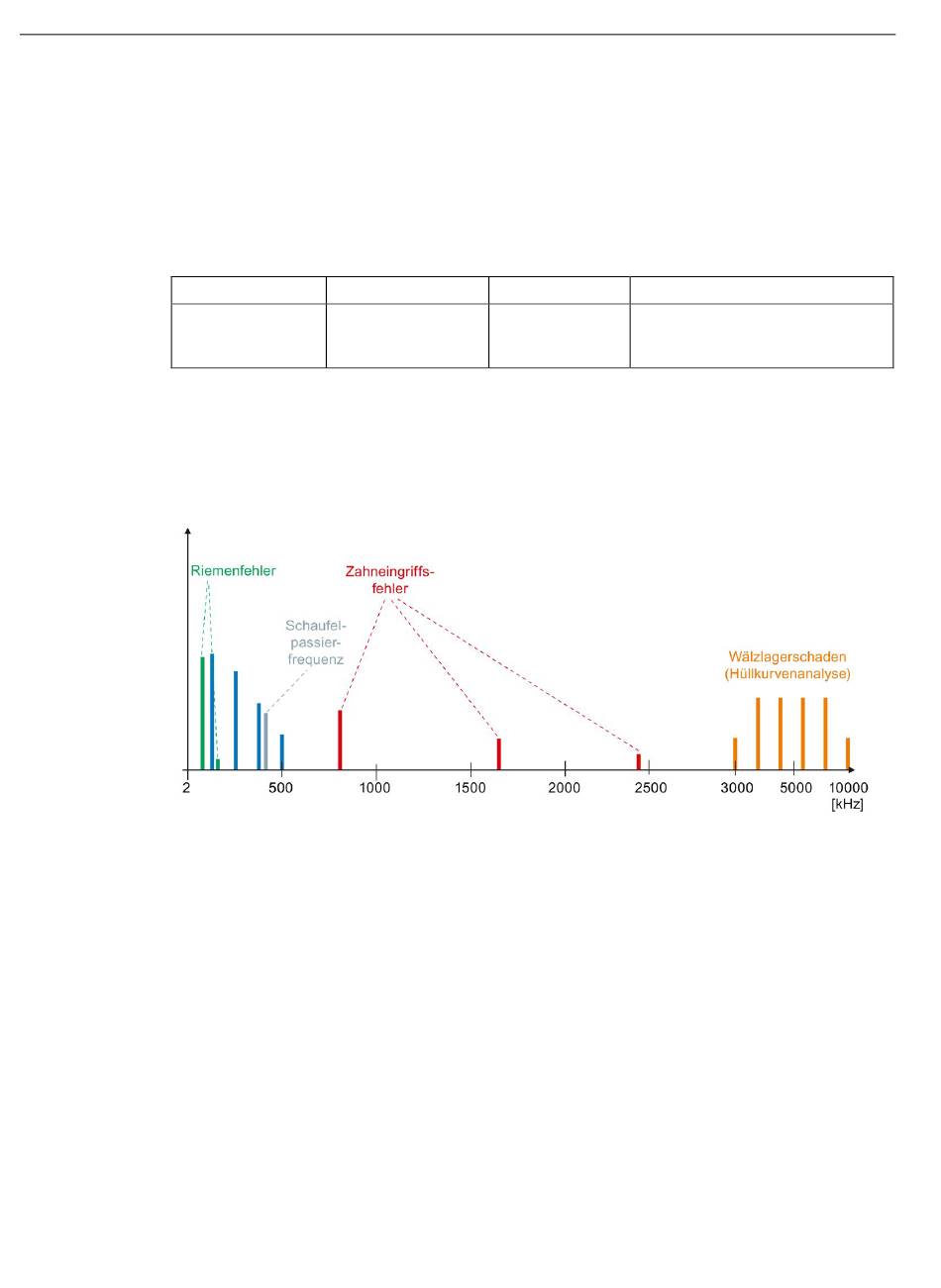

Das folgende Bild zeigt den Frequenzbereich des Spektrums für die Schwingbeschleunigung
von 2 Hz bis 10 kHz sowie einige Beispiele von Fehlern mit ihren charakteristischen
Frequenzen, die in diesem Spektrum erkannt und nachgewiesen werden können.
Bild 4-6
34
Frequenzbereich
2 Hz bis 10 kHz
Gesamtspektrum Schwingbeschleunigung
Auflösung Überwachbar
2,86 Hz Beliebige Kombination aus dreh-
zahlabhängigen und drehzahlun-
abhängigen Überwachungen.
Betriebsanleitung, 09/2018, A5E36912747-AF
SM 1281 Condition Monitoring
