12.3 Parametrieren über die SM 1281-Weboberfläche

Darstellung der Werte

Darstellung Wert
???
<wert>?
<wert>

Farbliche Kennzeichnung

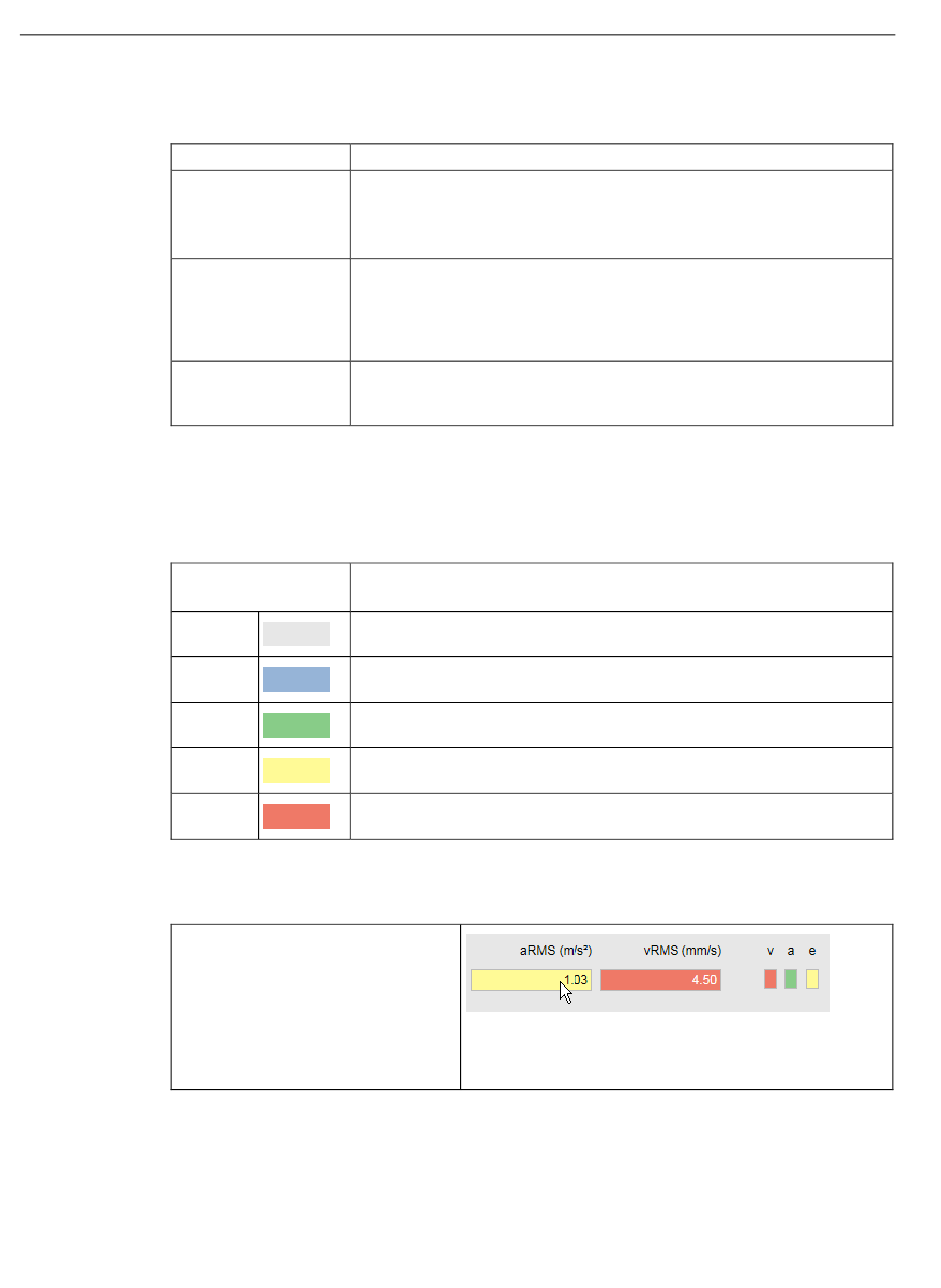

Korrekt berechnete Werte werden zusätzlich mit verschiedenen Hintergrundfarben hinterlegt,
um eventuelle Schwellwertverletzungen anzuzeigen.
Farbliche Kennzeich-
nung
Grau
Hellblau
Grün
Gelb
Rot

Trends anzeigen

Durch Mausklick auf ein Feld springen
Sie direkt auf die Seite mit der entspre-
chenden Trendanzeige.
Der Sprung zur Trendanzeige per
Mausklick ist möglich für:
•
•
146
Bedeutung
Der Wert ist konfiguriert, aber noch nicht bekannt, bzw. die Berechnung ist
noch nicht abgeschlossen.
Ein Defekt im Sensor oder der Verbindungsleitung liegt unter Umständen
vor.
Der Wert ist berechnet, jedoch ist das Ergebnis unsicher. Ein unsicheres
Ergebnis kann z. B. entstehen, wenn der Wert in einem unplausiblen Wer-
tebereich liegt oder auch ein Defekt im Sensor oder der Verbindungsleitung
vorliegt. Dies wird durch einen grauen Hintergrund des Anzeigefeldes sig-
nalisiert.
Der Wert ist berechnet und wird als korrekt eingestuft. Dies wird durch
einen grünen, gelben, roten oder blauen Hintergrund des Anzeigefeldes
signalisiert.
Bedeutung
Messwerterfassung ist noch nicht erfolgt oder gestört.
Messwerterfassung ist in Ordnung, Wert wird jedoch nicht überwacht.
Messwerterfassung ist in Ordnung, Wert wird überwacht. Es liegt keine
Schwellwertverletzung vor.
Messwerterfassung ist in Ordnung, Wert wird überwacht und eine Warn-
schwelle wurde verletzt.
Messwerterfassung ist in Ordnung, Wert wird überwacht und eine Alarm-
schwelle wurde verletzt.
Drehzahlen
vRMS, aRMS, DKW, Spitzenwert
