Ankopplung an das Messobjekt

Ankopplung von Beschleunigungsaufnehmern

Die Befestigung des Sensors beeinflusst in hohem Maße die Messgenauigkeit.
Voraussetzung für eine hohe Signalqualität sind glatte und saubere Koppelflächen. Auch
Farbaufträge auf Koppelflächen verschlechtern das Ergebnis.
Nachfolgend einige gebräuchliche Befestigungsarten bzw. Ankopplungen bei
Beschleunigungsaufnehmern:

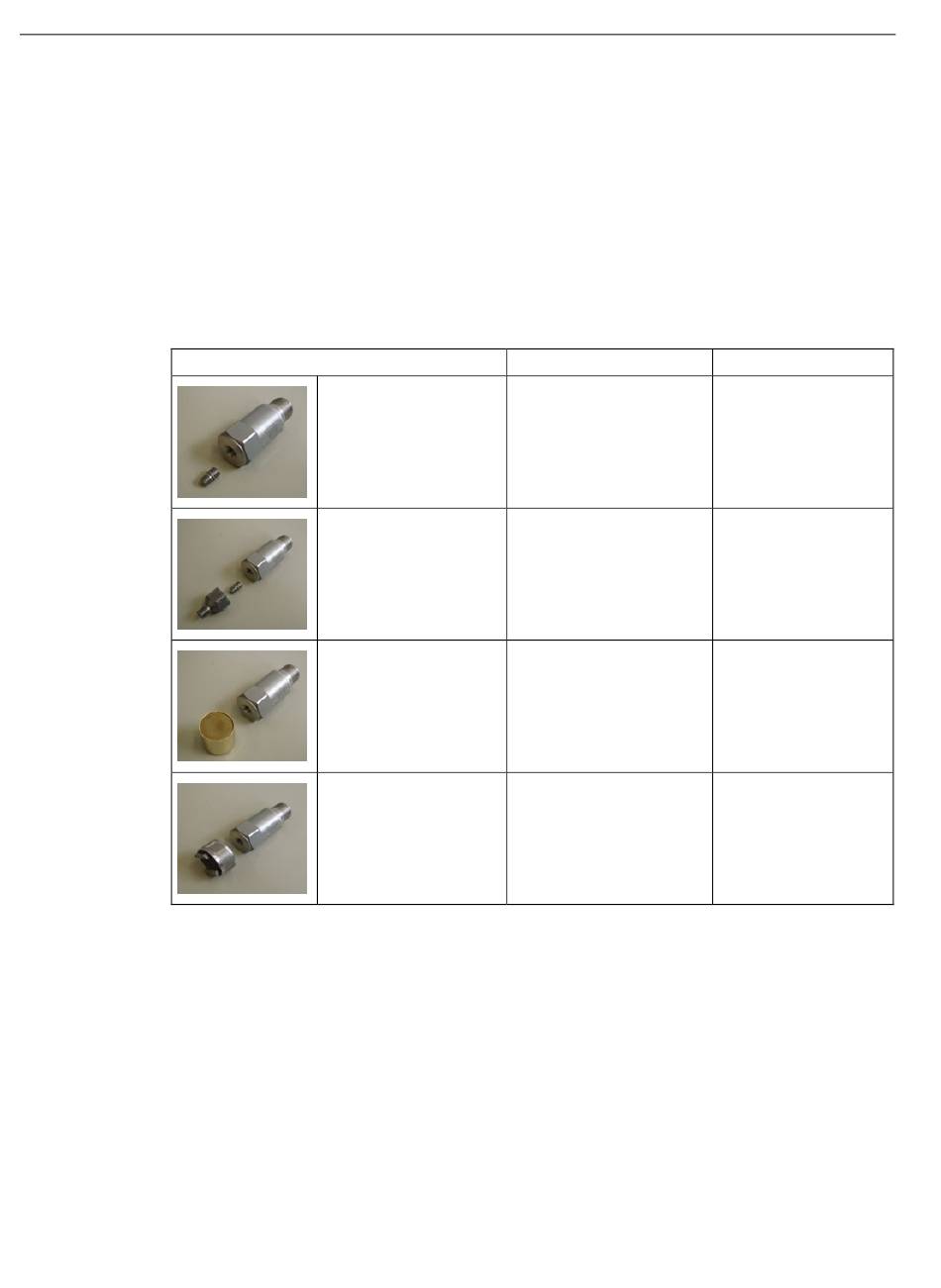

Befestigungsarten
20
Direkte Schraubbefesti-
gung mit Gewindebolzen
Schraubbefestigung über
Zwischenadapter
Klebebefestigung, z. B.
mit Sekundenkleber oder
Epoxydharz
Befestigung mit Perma-
nentmagneten
Eignung / Besonderheiten
Bei ebener und glatter
Auflage
Bei nicht ebenen und/oder
lackierten Flächen
Abhängig von den Tempe-
ratureigenschaften des
verwendeten Klebers
Für schnelle flexible Befes-
tigung
Eignung abhängig von der
Haftkraft, Abfall bei höhe-
ren Frequenzen
Betriebsanleitung, 09/2018, A5E36912747-AF
Frequenzbereich
Obere Frequenzgrenze
10 kHz bis 20 kHz
Obere Frequenzgrenze
10 kHz bis 20 kHz
Obere Frequenzgrenze
10 kHz bis 18 kHz
Obere Frequenzgrenze
typisch ca. 5 kHz bis
15 kHz
SM 1281 Condition Monitoring
