Anschließen
9.5 Sensoren anschließen

Steckerbelegung

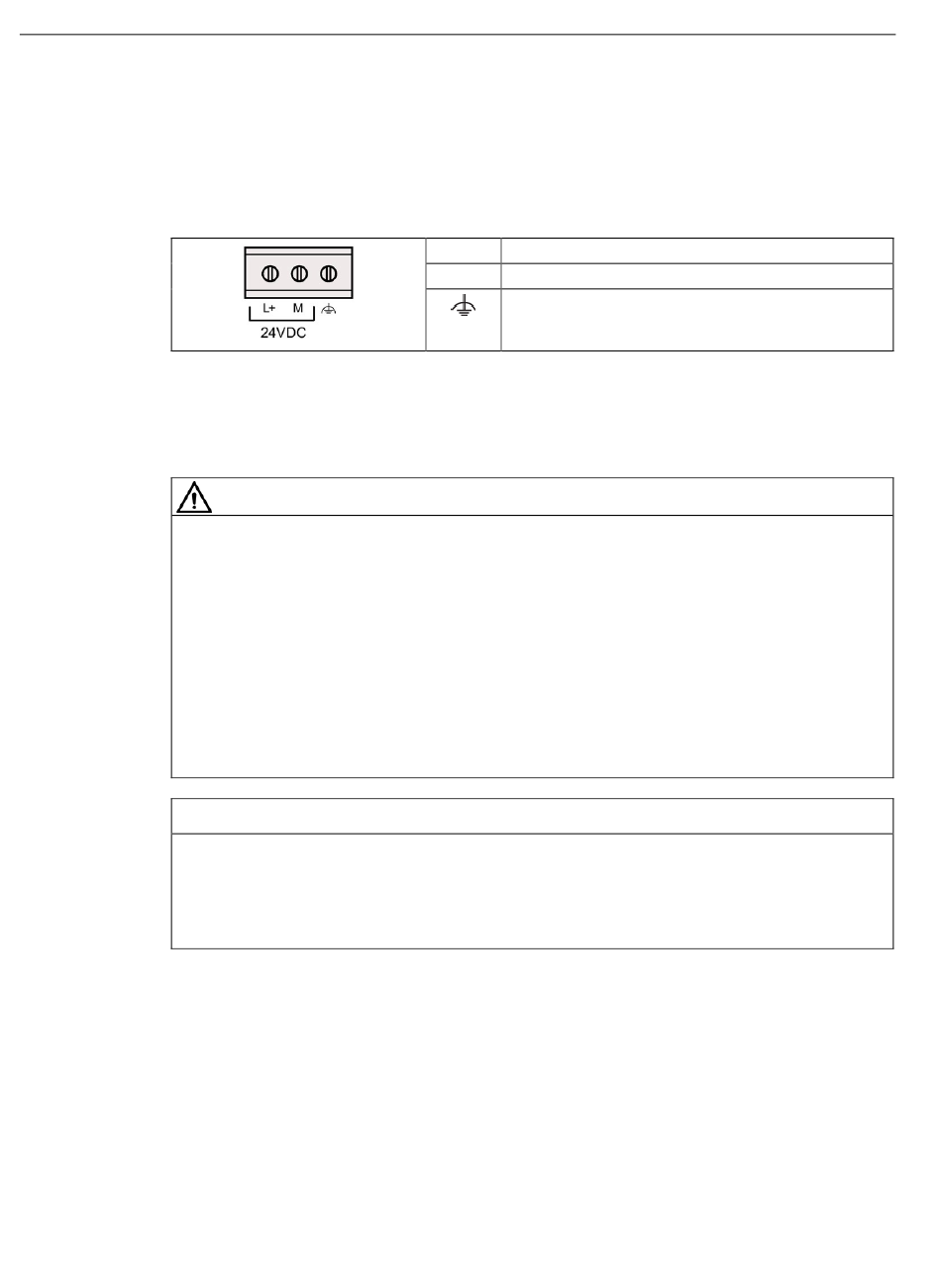

Das folgende Bild zeigt die Belegung der Klemmen für die DC 24 V-Stromversorgung an
X10.
Tabelle 9- 1 Klemmenbelegung für die DC 24 V-Stromversorgung an X10
9.5 Sensoren anschließen
Gefahr durch elektrische Spannung
Lebensgefahr oder schwere Verletzungsgefahr
Die Eingänge des SM 1281 weisen eine funktionale Potentialtrennung bis 500 V auf.
Es dürfen nur Sensoren eingesetzt werden, die eine sichere elektrische Trennung bis zur
maximalen Höhe der beteiligten Potentiale der Anlagenkonstellation gewährleisten!
Beachten sie unbedingt die Isolationskennwerte der verwendeten Sensoren und treffen Sie
ggf. zusätzliche Maßnahmen, um die sichere elektrische Trennung zu gewährleisten!
ACHTUNG
Sachschaden
Der Anschluss von Sensoren während des Betriebs kann zu Sachschaden an den
Sensoren und am Gerät führen.
Schalten Sie das System spannungsfrei, bevor Sie Sensoren anschließen oder wechseln.
86
WARNUNG
L+ 24 V-Versorgung für SM 1281 (+)
M 24 V-Versorgung für SM 1281 (-)
Funktionserde
Betriebsanleitung, 09/2018, A5E36912747-AF
SM 1281 Condition Monitoring
