Grundlagen der Schwingungsüberwachung und -diagnose
4.6 Schwingungsdiagnose durch Frequenzanalyse
4.6.4.2
Anwendungsbeispiel Lageranalyse: Wälzlagerschaden (Hüllkurve)
Beispiel Wälzlagerschaden
Häufig entwickelt sich ein Schaden in der Laufbahn des Außenrings. Diese Schäden sind mit
der Hüllkurvenanalyse in der Regel mehrere Monate vor einem kritischen Zustand
detektierbar. Das folgende Beispiel zeigt das Hüllkurvenspektrum der
Schwingbeschleunigung.
Schadfrequenz des Außenrings in diesem Beispiel: 125 Hz

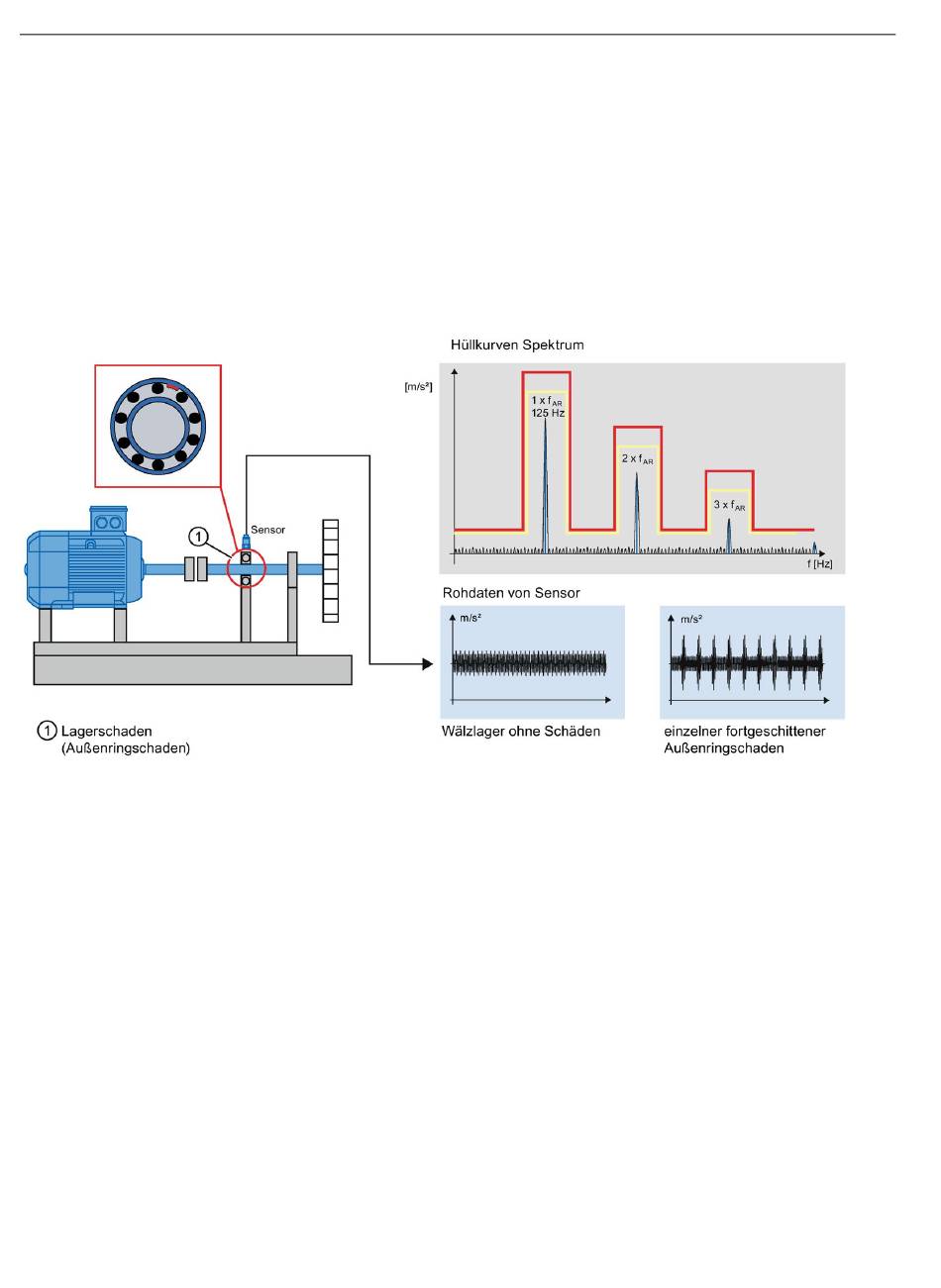

Bild 4-8
Beispiel Hüllkurvenanalyse
38
SM 1281 Condition Monitoring
Betriebsanleitung, 09/2018, A5E36912747-AF
