9.7 Ethernet anschließen
Das SM 1281 ist mit einem integrierten Ethernet-Switch mit 2 Ports ausgestattet. Die
Anschlüsse sind als RJ45-Buchsen ausgeführt.
Für die erhöhten mechanischen und elektrischen Beanspruchungen in
Industrieanwendungen empfehlen wir SIMATIC NET Industrial Ethernet FastConnect
Twisted Pair Standard Cable mit Fast Connect Anschlüssen.
Zur Erhöhung der mechanischen Stabilität sind im Auslieferungszustand am
Gehäuseunterteil des SM 1281 auf die SIMATIC NET Fast Connect RJ45 Anschlussstecker
optimierte Haltekragen für die beiden Ethernet-Anschlüsse aufgesteckt.
Kritischer Anlagenzustand
Der im SM 1281 eingebaute Ethernet-Switch ist erst nach dem Modulanlauf in Betrieb. Ein
Neustart des SM 1281 unterbricht die Ethernet-Switch Funktion.
Bestehende Ethernet-Verbindungen über den Switch werden dadurch für die Dauer des
SM 1281 Hochlaufs unterbrochen. Dies kann zu kritischen Anlagenzuständen führen.

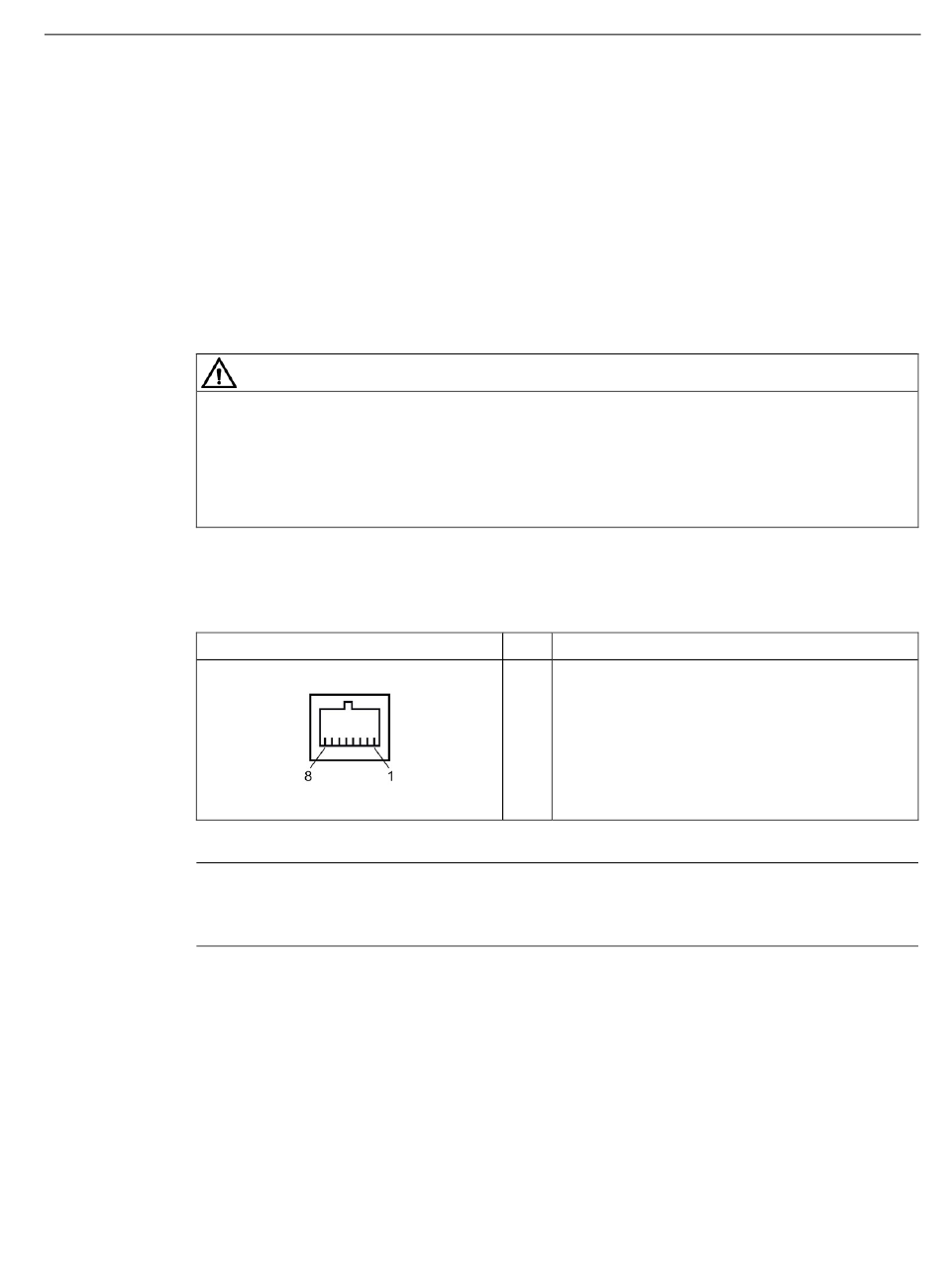

Pinbelegung Industrial Ethernet-Schnittstellen

Industrial Ethernet
Hinweis
Es sind nur geschirmte CAT5-Kabel (oder höherwertiger Standard) zum Anschluss an die
Ethernet-Buchse zugelassen.
SM 1281 Condition Monitoring
Betriebsanleitung, 09/2018, A5E36912747-AF
VORSICHT
Pin Pin-Zuweisung
1 Transmit Data (+)
2 Transmit Data (-)
3 Receive Data (+)
4 Terminated
5 Terminated
6 Receive Data (-)
7 Terminated
8 Terminated
