4.6.2.2
Anwendungsbeispiel: Unwucht
Beispiel Unwucht
Bei einer Unwucht ist die Amplitude der Drehfrequenz sowohl in horizontaler als auch in
vertikaler Messrichtung deutlich ausgeprägt.
Das Spektrum wird aus den Eingangssignalen der Beschleunigungsaufnehmer errechnet.

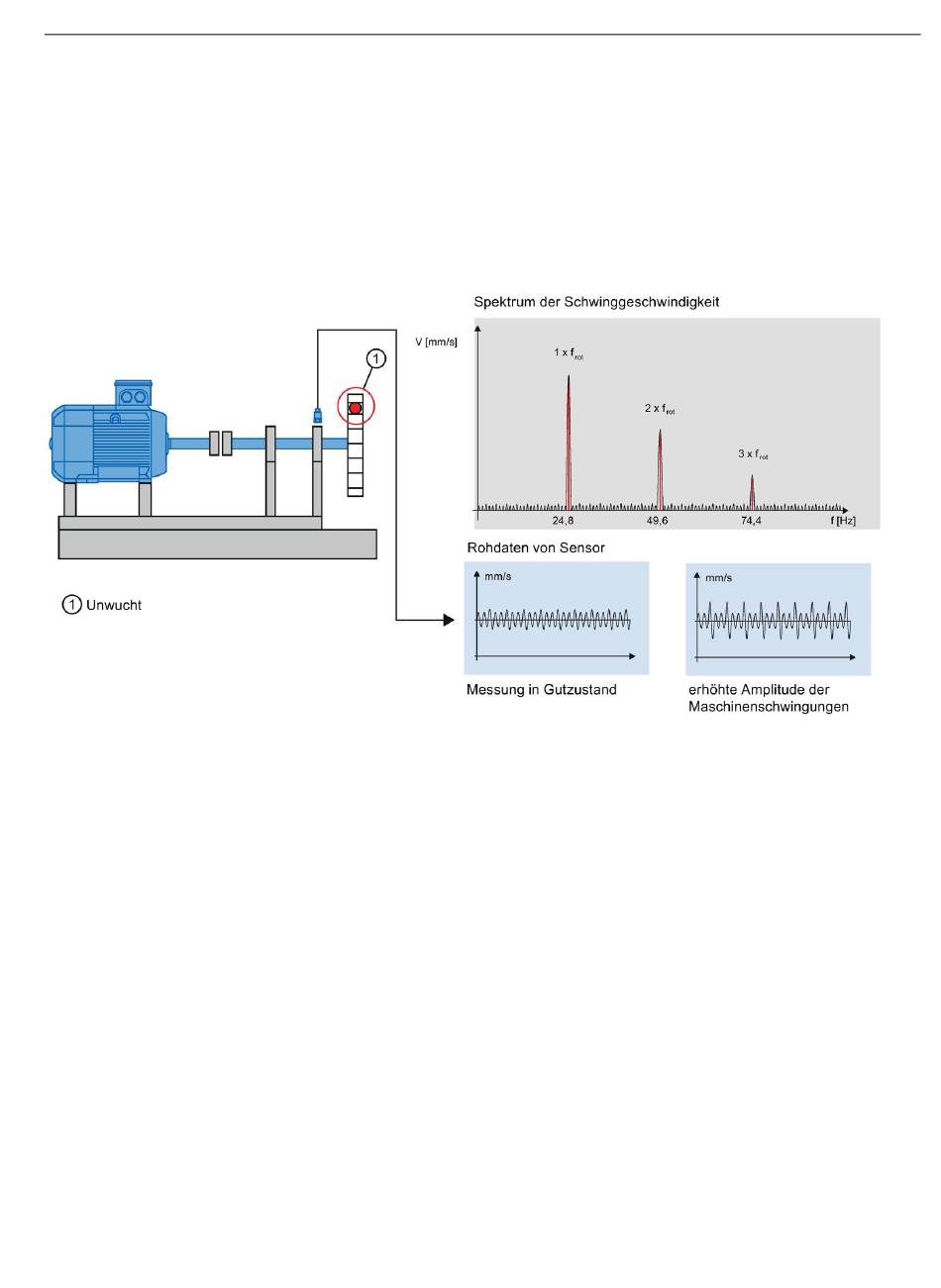

Bild 4-5
Beispiel Spektrum der Schwinggeschwindigkeit (Unwucht)
SM 1281 Condition Monitoring
Betriebsanleitung, 09/2018, A5E36912747-AF
Grundlagen der Schwingungsüberwachung und -diagnose
4.6 Schwingungsdiagnose durch Frequenzanalyse
33
