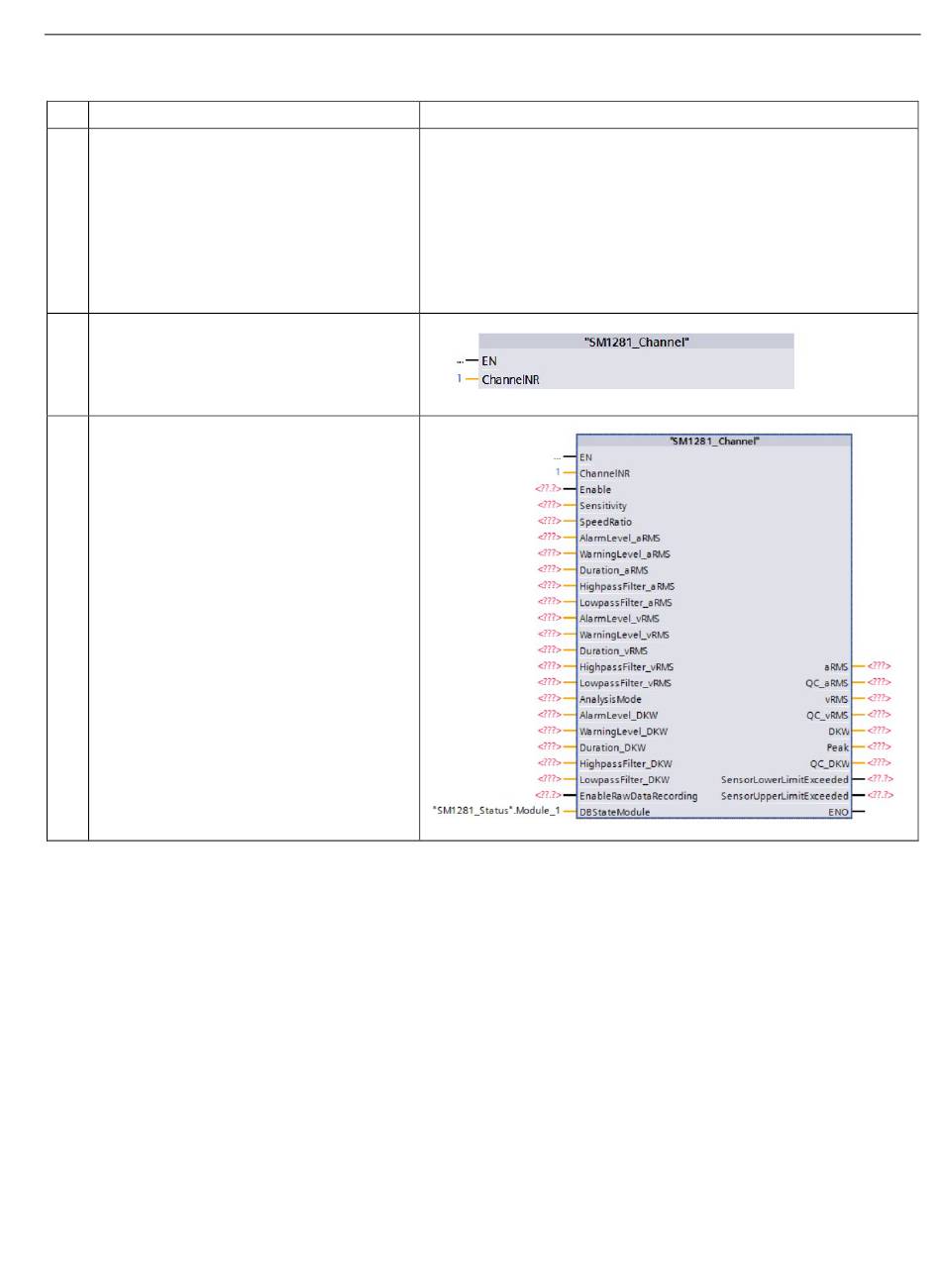

Nr. Schritt
6 Als nächstes rufen Sie die Funktion
"SM1281_Channel" in einem zyklischen
Organisationsbaustein im Anwenderpro-
gramm auf.
Für jeden verwendeten Kanal des SM 1281
wird ein Aufruf der Funktion
"SM1281_Channel" benötigt. Wenn Sie nur
einen Kanal nutzen benötigen Sie auch nur
einen Aufruf des "SM1281_Channel".
7 Ordnen Sie der Funktion einen Kanal des
SM 1281 zu. Dies geschieht über den Ein-
gangsparameter
ChannelNR
sind an dieser Stelle Integer-Zahlen von
1 bis 4.
8 Im letzten Schritt weisen Sie den Eingangs- /
Ausgangsparametern
entsprechende Element aus den Datenbau-
steinen "SM1281_Status" zu.
Den Eingangs- / Ausgangsparameter
verschalten Sie dazu wie in
DBStateModule
Schritt 5 mit der Variablen "Module1" vom
Datentyp "Struct" aus dem Datenbaustein
"SM1281_Status".
Ergebnis:
Nachdem Sie alle Schritte vorgenommen
haben, ist der Baustein verschaltet (siehe
Abbildung).
Die restlichen Eingangs- und Ausgangs-
parameter müssen noch mit dem Anwender-
programm verschaltet werden.
Für jeden weiteren Kanal wiederholen Sie die
Schritte 6 bis 8 und passen Sie die Parame-
ter entsprechend dem Kanal an.
SM 1281 Condition Monitoring
Betriebsanleitung, 09/2018, A5E36912747-AF
Ansicht im TIA Portal
-
. Gültige Werte
das
DBStateModule
Funktionen integrieren mit der SM 1281 Bibliothek
11.4 Arbeiten mit der Bibliothek
