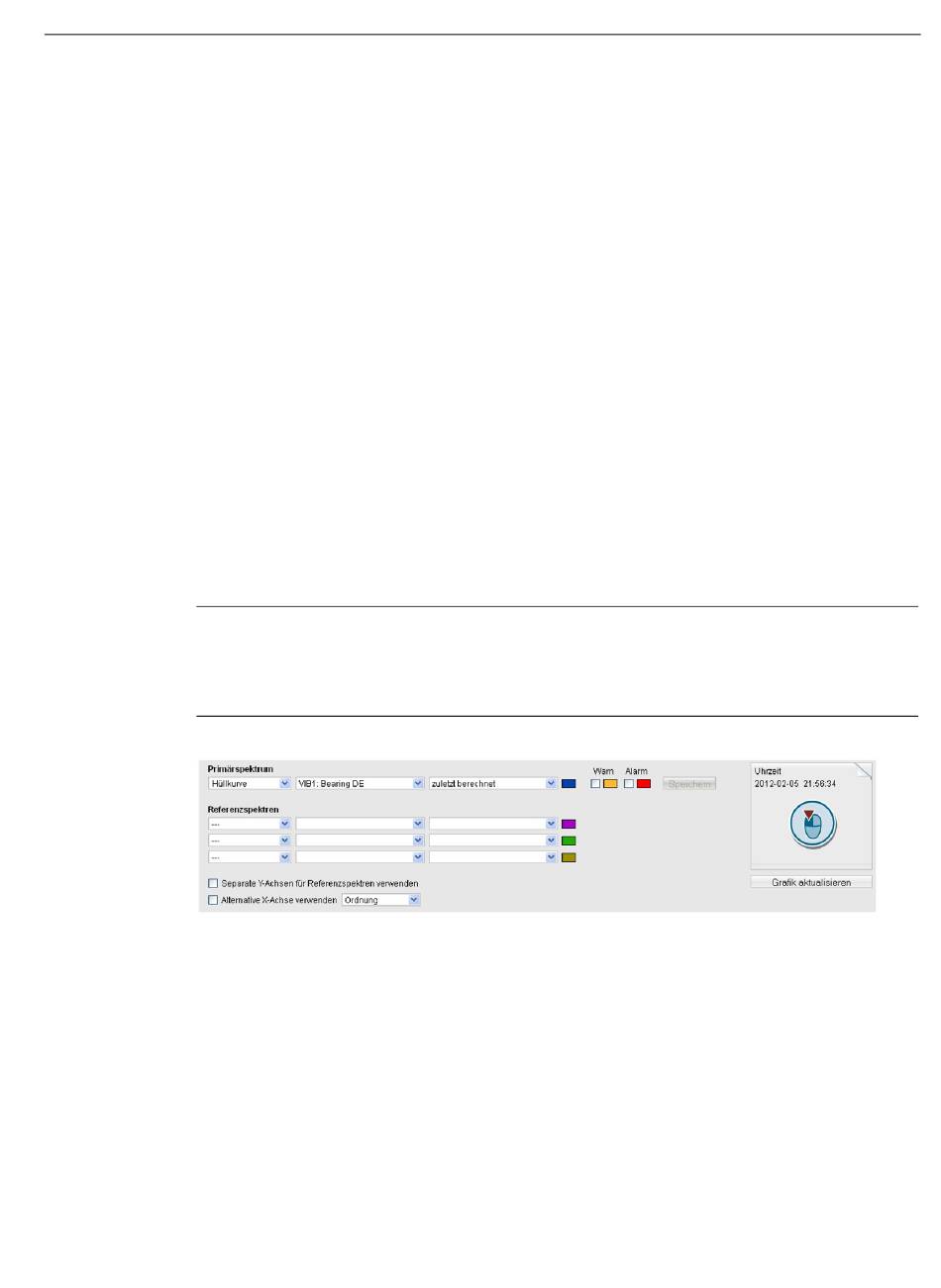

Primärspektrum, Referenzspektren
Für die Anzeige von Spektren wählen Sie ein Primärspektrum und bis zu drei
Referenzspektren.
Um ein Spektrum festzulegen, wählen Sie
● die Spektrumsart: Geschwindigkeit, Beschleunigung, Hüllkurve
● den IEPE-Kanal: VIB1, VIB2...
● entweder das aktuelle zuletzt berechnete Spektrum oder ein als Fingerprint
gespeichertes Spektrum
Für das Primärspektrum können Sie sich zusätzlich die Warn- und Alarmgrenzen einblenden
lassen.
Mit Klick auf die Schaltfläche "Grafik aktualisieren" werden Ihre Einstellungen übernommen
und die Chartanzeige aktualisiert.
Das Farbschema zur Darstellung der maximal vier Kurven ist fest vorgegeben.
Sie können festlegen, ob die X-Achse aller angezeigten Spektren alternativ skaliert wird.
Möglich sind hierfür eine Skalierung als Drehzahl (in 1 / Minute) und als Ordnung
(einheitenlose Skalierung als Faktor der dem Spektrum zugeordneten Drehzahl).
Sie können festlegen, ob nur die Y-Achse des Primärspektrums angezeigt wird, oder für
jedes Referenzspektrum eine eigene Y-Achse angezeigt wird.
Hinweis
Einstellungen speichern
Ihre Einstellungen werden erst gespeichert, wenn die Schaltfläche "Grafik aktualisieren"
gedrückt wurde.
Die Anzeige eines aktuellen Spektrums setzt voraus, dass der entsprechende IEPE-Kanal
konfiguriert ist und das Spektrum berechnet wurde. Spektren aus Fingerprints lassen sich
dagegen unabhängig von der aktuellen Konfiguration und dem aktuellen Betriebszustand
anzeigen.
Fingerprint speichern
Wird als Primärspektrum ein aktuelles Frequenzspektrum angezeigt, so können Sie dieses
mit "Speichern" unter einem frei wählbaren Namen als Fingerprint speichern.
Anzeige weiterer Daten
Für jedes Spektrum können Sie sich weitere zugehörige Daten ansehen. Mit Mausklick auf
die Schaltfläche blättern Sie folgende Anzeigen durch: Zeitstempel, aRMS, vRMS, Drehzahl.
SM 1281 Condition Monitoring
Betriebsanleitung, 09/2018, A5E36912747-AF
12.3 Parametrieren über die SM 1281-Weboberfläche
Parametrieren / Projektieren
149
