4.3.4
Messgrößen, Frequenzen und Energie
Zusammenhang von Messgrößen, Frequenzen und Energie

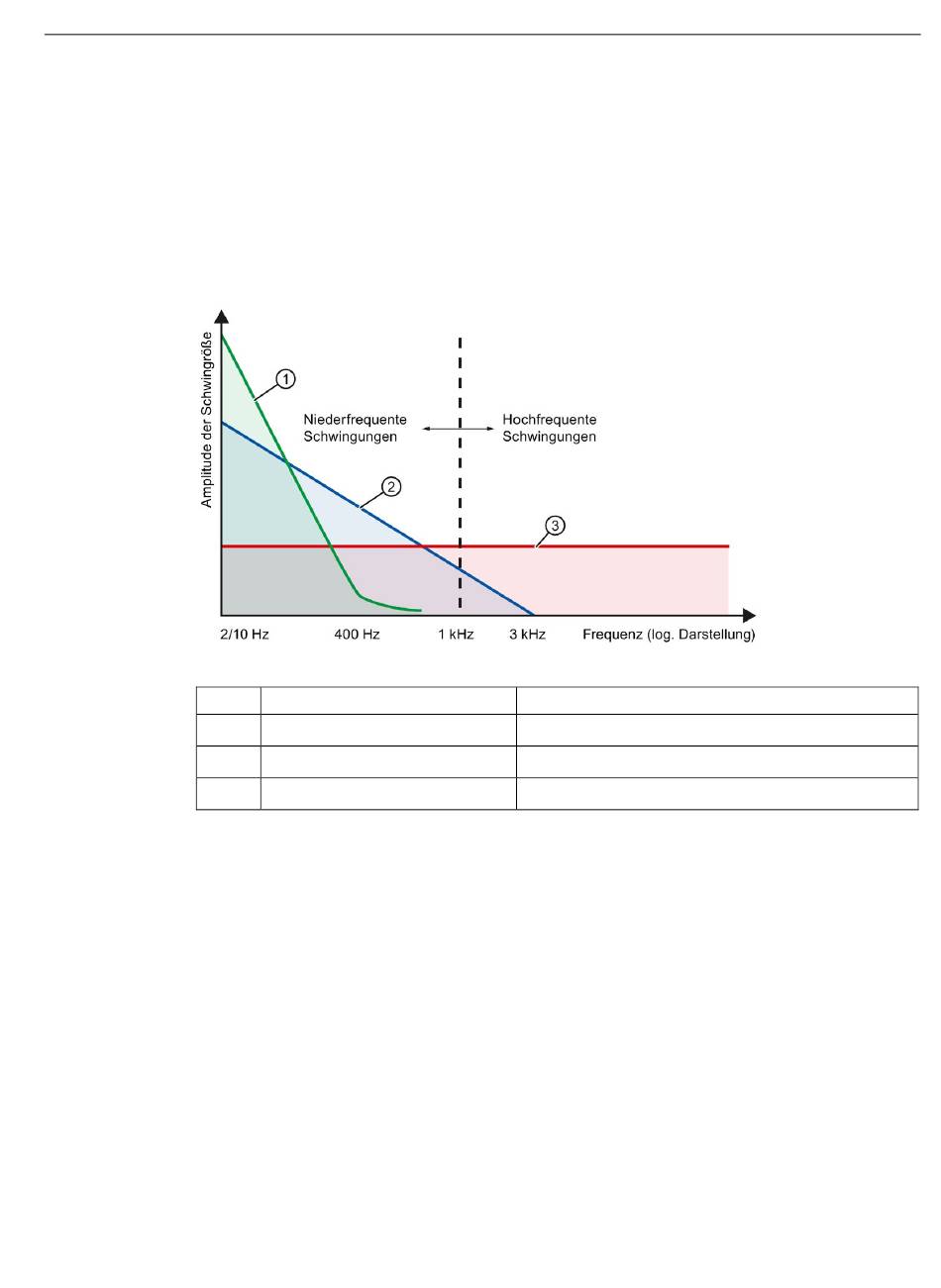

Das folgende Diagramm zeigt, wie sich die Amplituden der drei Schwinggrößen
Schwingweg, Schwinggeschwindigkeit und Schwingbeschleunigung bei steigenden
Frequenzen entwickeln. Das Diagramm lässt Rückschlüsse darauf zu, bis zu welchen
Frequenzen die Messung und Auswertung einer bestimmten Schwinggröße sinnvoll ist.
Pos.
①
②
③
SM 1281 Condition Monitoring
Betriebsanleitung, 09/2018, A5E36912747-AF
Schwinggröße
Schwingweg (μm)
Schwinggeschwindigkeit (mm/s)
Schwingbeschleunigung (m/s
Grundlagen der Schwingungsüberwachung und -diagnose
Schwingungsursachen und Messgrenzen
Wellenschwingungen 1 Hz bis 0,4 kHz
Gehäuseschwingungen 2 Hz / 10 Hz bis 1 kHz
)
Getriebe-, Körperschall 2 Hz / 10 Hz bis 20 kHz
